借助 MTA 100 连接器简化装配过程
TE Connectivity 的 MTA 100 连接器设计为可提高线对柱应用的效率和可靠性。这些连接器支持 22 至 28 AWG 的线径，预装了双梁绝缘刺破式端子 (IDC)，可实现快速的一步式装配，无需剥线，也不会损坏端子。连接器和接头提供 2 至 28 位，除了带罩接头外，可实现端到端堆叠，并具有模制肋条，可防止反向配接。MTA 100 系统提供闭端和馈通连接器等样式，带有锁定斜坡和可选极化公端，可简化接线过程、减少错误并改善维护。
产品特性

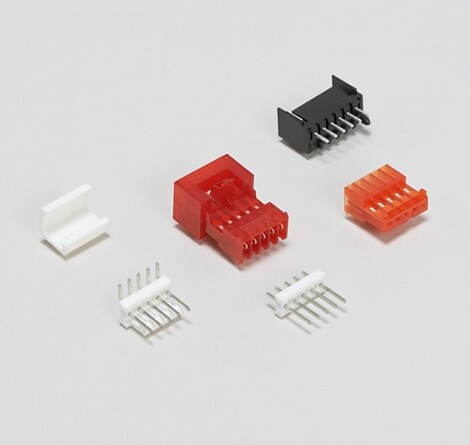

MTA-100 IDC 连接器和接头以及 CST-100 端子和外壳
| MTA-100 | CST-100 II | |
| 引脚间距 (mm/in) | 2.54 / .100 | 2.54 / .100 |
| 端子端接 | IDC | 压接 |
| 线对线选项 | 已计划 | 已计划 |
| 位数 | 2-28 | 2-28 |
| 线径（美国线规） | 28-22 | 26-22 |
| 电线绝缘层最大直径 | .060* 1.52 |
.065 1.65 |
| 额定电流 (A) | 5 | 4 |
| 最大额定电压 (VAC) | 250 | 250 |
| 工作温度范围 (°C) | -55 到 +105 | -55 到 +105 |
| UL 阻燃等级 | V-0 和 V-2 | V-0 |
| 更换端子 | 是 | 是 |
*一次端接一个位置时。

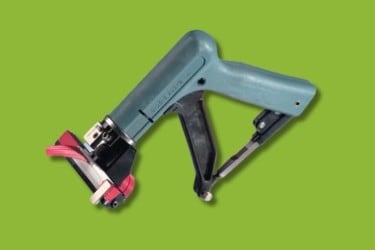

这个简短且内容丰富的视频演示了如何正确使用 TE 手动工具 (pn# 58074-1) 压接 MTA 连接器。该视频还详细介绍了如何清除因操作员错误导致出现的堵塞。
