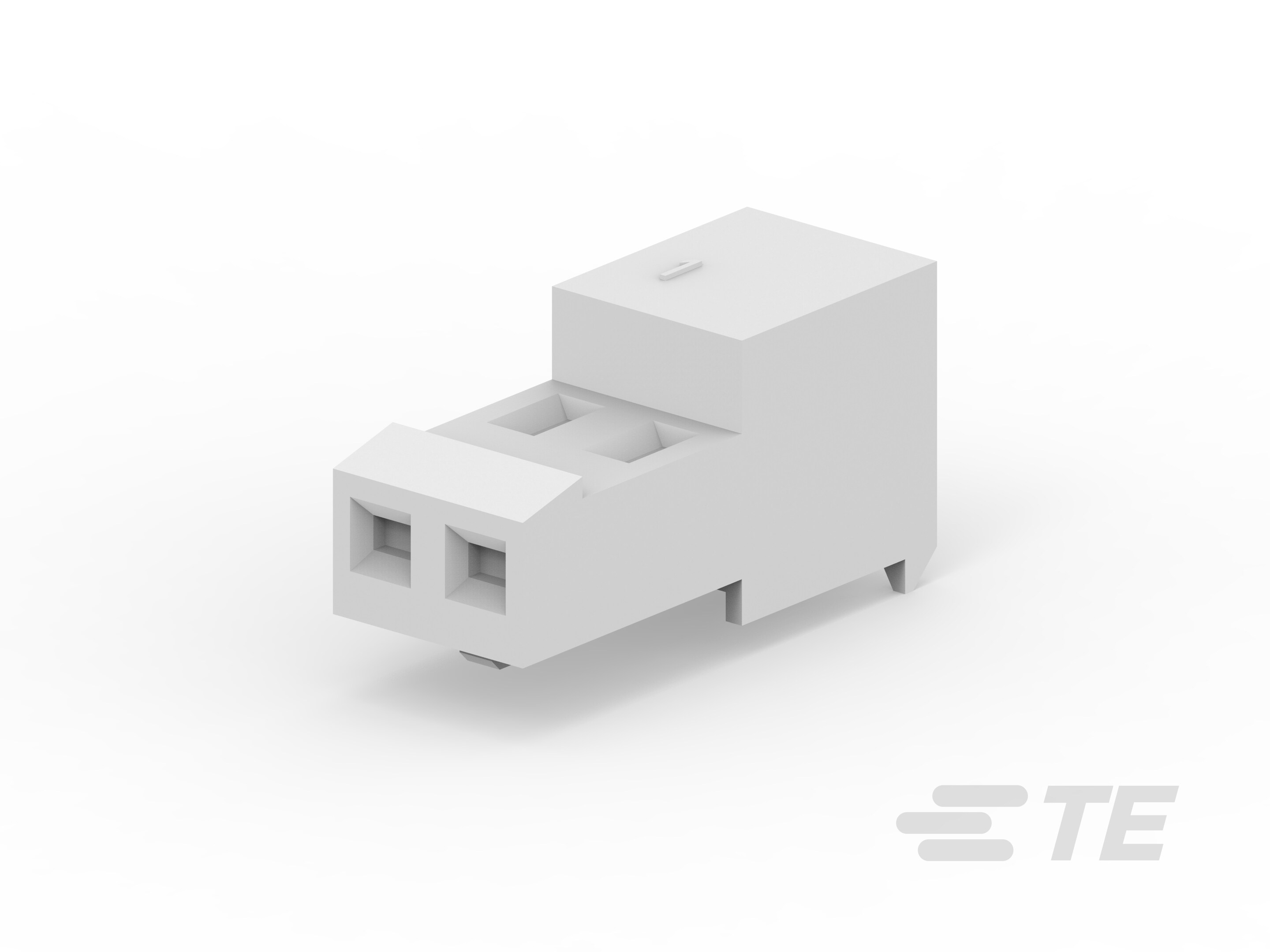

MTA Receptacle: Nylon, Tin Plated, 2.54 mm

请查看产品文档或联系我们以了解最新的机构审批信息。

• 与分离式电线类型兼容  绞线

• 连接器和壳体类型  母端

• 连接器产品类型  连接器组件

• 连接器系统  线到板

• 插入力类型  正常

• 可密封  否

• 连接器和端子端接到  电线和电缆

• 端子预装  Yes

• 腔数  2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24

• 位数  2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24

• 行数  1

• 工作电压 (VAC) 250

• 主要产品颜色  土黄色 | 白色 | 红色 | 绿色 | 蓝色 | 黑色

• 端子底板材料  镍

• 端子类型  母端

• 导线端子端接区域电镀材料  锡

• 端子接触部电镀材料  锡 (Sn)

• 壳体内的端子定位力  带有

• 端子额定电流（最大值） (A) 5

• 线缆端接方法  绝缘刺破 (IDC)

• 壳体内的端子定位器类型  锁定枪

• 接合对准  不带

• 接合固定  带有

• 接合固定类型  锁定斜坡

• 连接器安装类型  电缆安装（自由悬挂）

• 外壳材料  尼龙 | 尼龙 6/6

• 中心线（间距）  2.54 mm [ .1 in ]

• 连接器长度 (mm) 5.08 | 7.62 | 10.16 | 12.7 | 15.24 | 15.42 | 17.78 | 20.32 | 22.86 | 25.4 | 27.94 | 30.48 | 33.02 | 35.56 | 38.1 | 40.64 | 43.18 | 45.72 | 48.26 | 50.8 | 53.34 | 55.88 | 58.42 | 60.96

• 连接器长度 (in) .2 | .3 | .4 | .5 | .6 | .7 | .8 | .9 | 1 | 1.1 | 1.2 | 1.3 | 1.4 | 1.5 | 1.6 | 1.7 | 1.8 | 1.9 | 2 | 2.1 | 2.2 | 2.3 | 2.4

• 线径 (AWG) 22 | 24 | 26 | 28

• 兼容的绝缘直径（最大值）  1.52 mm [ .06 in ]

• 连接器宽度 (mm) 6.99 | 7.75 | 13.21

• 连接器宽度 (in) .275 | .305 | .52

• 连接器高度 (mm) 6.99 | 13.21 | 13.47

• 连接器高度 (in) .275 | .52 | .53

• 线径 (mm²) .08 – .09 | .12 – .15 | .2 | .3 – .4

• 工组温度范围  -55 – 105 °C [ -67 – 221 °F ]

• 屏蔽  否

• 电路应用  Signal

• 电路识别特性  带有

• 与已批准的标准产品兼容  UL E28476

• UL 等级  获得认可

• CSA 等级  LR 7189

• 与机构/标准产品兼容  CSA | UL

• UL 阻燃性等级  UL 94V-0 | UL 94V-2

• 封装方法  Bag | Reel | 包装 | 盒和托盘 | 盒和纸箱 | 袋/盒

• 封装数量  1 | 125 | 250 | 500 | 1600 | 2200 | 2800 | 3700
