易于使用、触控灵活

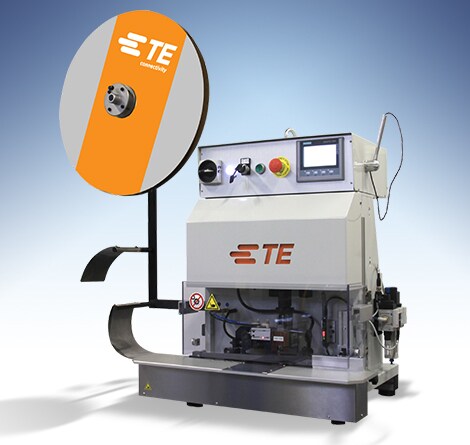

我们的 FFC 端接机是电子驱动型半自动装配机器，使用不同的冲模组将卷筒输送 FFC 触点端接到手动供给的 FFC 电缆。此机器将预定数量的触点端接到供应的电缆终端，且可在装配序列中跳过个别导线位置。FFC 终端可为不同的产品提供快速更换和可互换的压接模具，同时提供操作员友好型触摸屏功能。
新产品 - FFC 和 FPC 电缆端接机
扁平柔性电缆 (FFC) 和柔性印刷电路电缆 (FPC) 半自动端接机
我们的用于 FFC 电缆和 FPC 电缆的新型半自动加工和端接机提供了一种全新的高性能工具、质量过程控制、兼容性和参数可视化功能。
主要优势：
- 新型高性能工具
- 质量过程控制
- 更高精度
- 支持
借助 TE Connectivity (TE) 最新的压接工艺，用户能够在压接过程中更好地控制 Nano MQS 端子的位姿，以避免不对称。同时，减少压接过程中 FPC 铜箔发生变形的情况，从而提供稳定的压接质量。这种新型高性能工具提供智能视觉功能，同时符合国际标准，在多个行业得到广泛采用。这款新型半自动端接机可监控压接高度、压接力、AOI，并提供更高的 OEE。参数可视化功能提供了友好的人机界面，从而缩短了编程时间。您还可以对所需的压接次数进行编程。可跳过个别传导位置。
该视频介绍了最新 FFC 和 FPC 半自动端接机的各项功能，并演示如何操作它来实现高性能电缆加工。

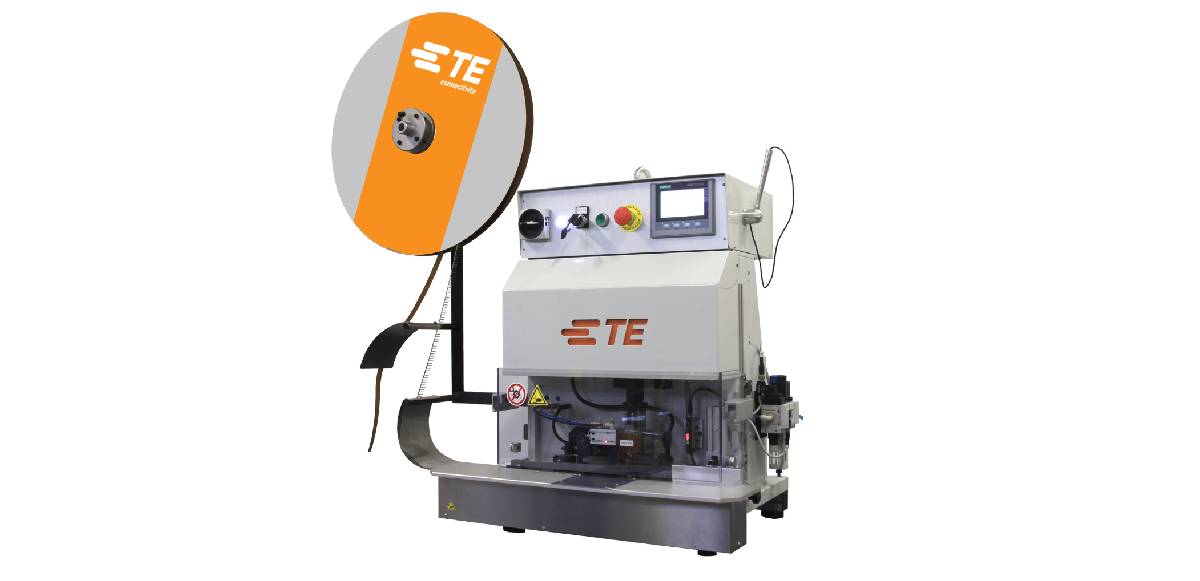

FFC 电缆端接机
特色
适用于 FFC 接触件和 FFC 电缆
- 压接力为 15kN
- 压接冲程为 40mm (1.56")
- 重量为 100 kg
- 卷筒直径为 610mm (24")
- 电源为 220/240 V，50Hz
- 压接速率约为 3 个触点/秒
- 卷筒尺寸
HxWxD [mm] = 1200 x 1200 x 600 - 编程间距为 1.27mm - 5.08mm
- 可对插针数量进行编程，且电缆对准已在机器中产生效果
- 可跳过个别导线位置
- 可加工的宽度取决于连接器插针数以及箔轮廓
- 可能的压接次数：间距为 5.08mm 时 = 18 次压接；间距为 2.54mm 时 = 37 次压接；间距为 1.27mm 时 = 74 次压接
- 可应要求提供其他间距
这个简短、内容丰富的视频详细介绍了 TE Connectivity 扁平柔性端接器 (FFC) 的众多功能
W350 型 Waffle Iron 红外加热器
应用的产品
- 用于扁平导线电缆的 CTM 接头模块
- 用于将扁平导线电缆接续到圆导线的 CTM 转接头
- 用于扁平导线电缆的 MTC50 和 MTC100 连接器晶片
