高效漆包线连接
无论是连接电机、螺线管、变压器、线圈还是其他漆包线应用，我们的产品组合均可为您提供进行有效连接的选项。设计用于连接铜线或/和铝线，我们的漆包线端子可为原始设备制造环境提供高吞吐量解决方案。
产品特性：
漆包线端子规格
- 无需预先剥离漆包线
- 压接或刺破式连接选择
- 使用半自动或全自动机器降低分配成本
- 电气稳定的机械式牢固连接
- 在单个连接中连接铜线或/和铝线
- 使用多个 I/O 选项从接头或端子中进行选择
- 非热过程不会损坏热敏感元件或配线
- 端子和接头的应用是一个高度可重复的受控过程
e
e
e
e
可靠、环保、高性价比、灵活的漆包线解决方案，应用于电机、压缩机、变压器和其他绕组中的漆包线连接。
产品描述

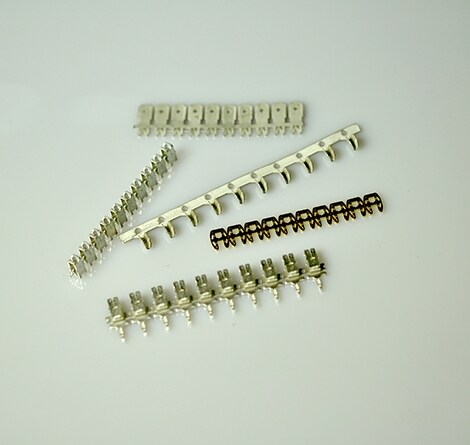

漆包线解决方案
MAG-MATE 端子是绝缘刺破式连接 (IDC) 端子，具有插入式、插入式公端、接头、压接导线压线筒、焊接柱体、快速连接公端、插针和母端子几类。部分产品可压接 12 AWG 到 52 AWG 的漆包线。
AMPLIVAR 端子和接头专门设计用于将漆包线端接到本体或者与实心或绞合引线组合进行端接。这些产品的压线筒内侧有加工后形成的尖锐边缘锯齿。
SIAMEZE 端子是可将漆包铜线、引线和其他元件进行互连的 IDC 端子。这些产品可作为线对线、lead lok、快速断开公端、柱体、插针和母端子提供。
集线端子排是完全绝缘的一体式护套连接器，用于实现压缩机上密封接头插针的电气连接。这些连接器只有单侧可连接插针，所以可防止极性反接。
参考图表：
漆包铜线、漆包铝线
| 300 接线盒 MAG-MATE 漆包铜线、漆包铝线参考 | ||||||
| 铜线范围 | 铝线范围 | 料号示例 | ||||
| 槽内径 | AWG | MM | AWG | MM | FASTON 快接端子公端 | 插入式 |
| 3 | 34-33 | 0.16-0.18 | N/A | N/A | N/A | N/A |
| 4 | 33-31 | 0.18-0.23 | N/A | N/A | N/A | N/A |
| 5 | 31-28 | 0.23-0.32 | N/A | N/A | N/A | N/A |
| 6 | 30-27 | 0.25-0.36 | 28-25 | 0.32-0.45 | 62651-1* | 62429-1 |
| 10 | 27-23 | 0.36-0.57 | 24-22 | 0.51-0.64 | 62514-1* | 62935-1 |
| 12 | 25-22 | 0.45-0.64 | 23-21 | 0.57-0.72 | 63063-2* | 63658-1 |
| 15 | 22-20 | 0.64-0.81 | 21-19 | 0.72-0.91 | 62511-1* | 62420-1 |
| 24 | 19-17 | 0.91-1.15 | 18.5-17 | 0.95 -1.15 | 63273-1* | 62833-1* |
*这些料号用于进行合格性测试 501-30
|
||||||
| 500 接线盒 MAG-MATE 漆包铜线、漆包铝线参考 | ||||||
| 铜线范围 | 铝线范围 | 测试部件 | ||||
| 槽内径 | AWG | MM | AWG | MM | FASTON 快接端子公端 | |
| 18 | 22-20 | 0.64-0.81 | N/A | N/A | 63155-1* | |
| 24 | 19-17 | 0.91-1.15 | N/A | N/A | 62923-1* | |
| 32 | 17.5-16 | 1.09-1.29 | 16.5-15.0 | 1.22-1.45 | 63427-1**, 1742320-1** | |
| 40 | 16-15 | 1.29-1.45 | 15.5-14.5 | 1.37-1.54 | 63064-1*, 63459-2**, 1742321-1** | |
| 43 | 14-13 | 1.61-1.83 | N/A | N/A | 63371-1* | |
| 50 | 12 | 2.05 | N/A | N/A | 63425-1* | |
| *这些料号仅用于针对漆包铜线范围进行合格性测试 501-89 | ||||||
| **这些料号用于对漆包铝线进行环境测试 | ||||||
| MAG-MATE 细线电缆和 Mini MAG-MATE 不符合铝漆包线标准。 | ||||||
