端子和接头：互连未来的基础
建立一个更高效、更加互连的世界，从基础领域开始实现工业自动化。了解端子和接头如何帮助提高能效和工业自动化水平。

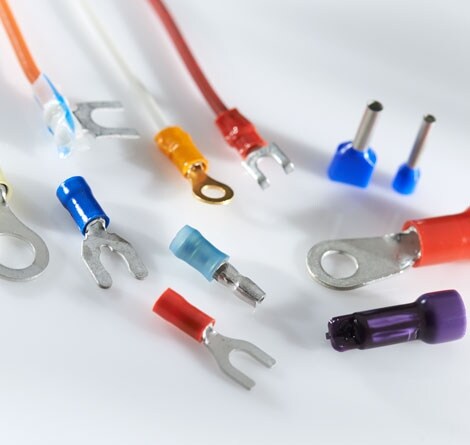

工业端子和接头
我们的闭式压线筒端子和接头的工程解决方案产品组合包括美国安全检测实验室公司 (UL)、CSA 和 MIL-SPEC 认证产品，适合严苛和标准环境。我们可以提供定制产品，包括品类丰富的绝缘和非绝缘端子和接头。
专门针对您的要求而设计的解决方案。 凭借几十年的经验和工程专业技术，我们能提供精心设计的无焊解决方案以满足您的端接需求。我们提供从 26 AWG 到 1000 MCM 的多种线径的端子。我们可提供环形、旗形、叉形、钩形、带凸缘的、开槽舌片端子和平行、闭端和对接接头。
特色
- 经验证的高品质和可靠性
- 满足您特定需求的广泛产品组合
- 多种定制选择 - 电镀、螺栓型号、弯曲角度
- 美国安全检测实验室公司 (UL)、CSA、军用标准认证
- 耐用工具
- 现成的分销商库存
- 零散零件或卷带包装
- 现场技术支持，提供专业帮助
- 高品质压接
在过去的 75 年中，TE Connectivity 的端子和接头产品组合在全球范围内提供了优质可靠的连接。了解通过 UL、CSA 和军用标准认证的无焊连接解决方案。
产品选择指南
您需要什么线径？
| 线径范围 | |
|---|---|
| BUDGET26-10 AWG（0.12 至 6mm²） |
SOLISTRAND 26 AWG to 600 MCM（0.12 至 300 mm²） |
| PIDG 26-10 AWG（0.12 至 6mm²） |
PLASTI-GRIP 22 至 2/0 AWG（0.34 至 70 mm²） |
| FASTON PIDG 26-10 AWG（0.12 至 6mm²） |
SHUR-PLUG22 至 10 AWG（0.34 至 6 mm²） |
| DIAMOND GRIP 26-10 AWG（0.12 至 6mm²） |
AMPOWER 6 AWG 至 1000 MCM（16 mm² 至 500mm²） |
是否需要绝缘？
| 绝缘端子和接头 | 非绝缘端子和接头 |
|---|---|
| PLASTI-GRIP - 低成本绝缘 | BUDGET- 低成本非绝缘 |
| PIDG- 强固型绝缘 | SOLISTRAND- 强固型非绝缘 |
| TERMINYL- 大仪表绝缘（8 至 4/0 AWG） | DIAMOND GRIP- 抗振非绝缘 |
| PIDG w/ PVF2 绝缘 - 防辐射 (150°C) | AMPOWER- 配电非绝缘 |
您需要多大电压？
- 最高 300V – PIDG
- 最高 600V – PLASTI-GRIP
- 超过 600V – SOLISTRAND & AMPOWER
是否需要高温版本？
- STRATOTHERM PIDG – 最高 288°C
- STRATOTHERM SOLISTRAND – 最高 649°C
是否需要认证？
| 军用标准 | UL/CSA |
|---|---|
| PIDG | PLASTI-GRIP |
| SOLISTRAND | SOLISTRAND |
| TERMINYL | DIAMOND GRIP |
| PIDG | |
| AMPOWER |
如果您对上述任何问题的回答是“是”，您应该浏览我们的 PIDG 端子和接头
- 端子或接头是否需要承受高振动？
- 端子能否承受高达 300V 的电压？接头能否承受高达 600V 的电压？
- 您的应用是否需要允许导线向任何方向弯曲而又不影响电气连接的质量？
- 您的应用中的导线能否承受强力，从而使压线筒触点和抗拉强度变得至关重要？
- 您的应用是否要求高可靠性、高性能，以及军用标准认证？

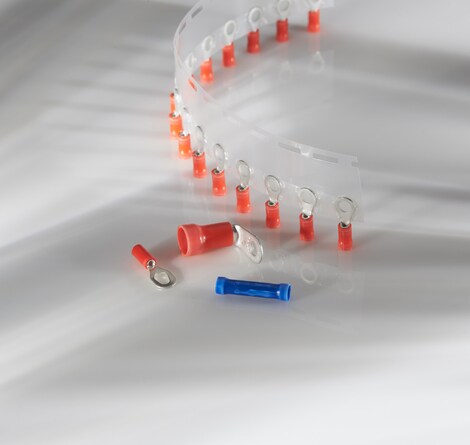

如果您对上述任何问题的回答是“是”，您应该浏览我们的 PLASTI-GRIP 端子和接头
- 您是否正在寻找行业标准端子或接头？
- 端子或接头是否需要承受高达 600V 的电压？
- 应用是否需要实现快速和/或轻松安装？
- 您是否需要 CSA 或 UL 认证的端子或接头？
- 您的应用是否需要轻松识别线径？
- 是否需要使用简单的手动工具对端子或接头进行压接？
如果您对上述任何问题的回答是“是”，您应该浏览我们的 SOLISTRAND 端子和接头
- 您的应用是否需要在高压和/或高温环境中工作？
- 您的应用是否要求高抗拉强度和/或耐腐蚀性？
- 您的应用是否有空间限制？
- 您的应用是否要求高可靠性、高性能，以及军用标准认证？
高品质压接的重要性
无焊端子是系统中成本最低的组件之一， 但不良压接可能造成严重后果。这个过程比表面上看起来要复杂得多。不幸的是，许多业内人士忽视了良好压接的基本要义，不知不觉将产品的完整性置于危险之中。为了帮助确保良好压接，需要遵循一个指导原则 – 工具和端子必须来自同一制造商。
白皮书和技术文章
-
压接工具：外形迎合功能
质量、成本和产量是所有生产过程的关键属性。压接端接过程也不例外。许多变数都会给结果带来影响。压接工具（此处定义为压线钳和下刀）就是一个例子。本白皮书定义了压接工具的主要特征以及这些特征可能对生产过程产生的影响。
-
压接端子：使用合适工具的重要性
在电气组装领域，很少有比将电线压接到端子更直接的方法。将剥离导线插入名为“导线压线筒”的短金属管中。然后，压接工具围绕剥离导线的绞线紧紧压缩导线压线筒，形成一个同质金属。无需焊接、加热或助焊剂，工作片刻就能完成。其简单性就是 70 多年来无焊端子仍然是市场上最受欢迎的连接器之一的原因。
该指南侧重于无焊闭式压线筒端子。它通过简单明了的插图提供实用指南，帮助用户每次都能实现适当的压接或拼接。该指南阐明了压接时的注意事项，并从广泛的 TE Connectivity 产品系列中突出强调了使用匹配电缆、终端和工具的优势。
视频、产品手册和其他资源
压接理论基础：系列 I
通过了解优质压接的构成要素，增加有关高品质电气压接的知识。
压接理论基础：系列 II
学习 TE 关于压接理论的高级模块，拓展高品质压接生产知识。该模块为想要深入了解压接理论的学员提供了先进的学习理念。
