105 型隧道式炉

用于高效热缩保护的高级工具

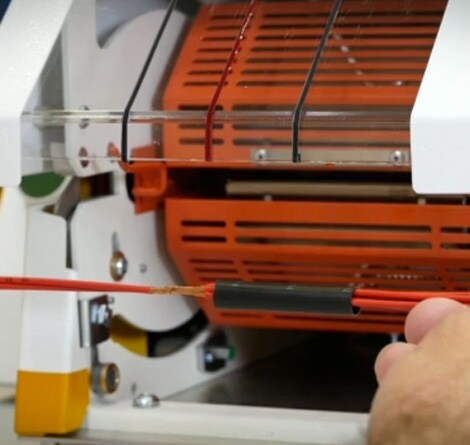

我们的热缩管设备密封和保护电气接头可为严苛环境中的流体管理系统提供机械保护。在众多应用中,我们提供出色的加热温度、性能和控制功能,以提高效率。向下滚动查看我们的产品组合,然后联系我们,寻求专家建议和设备建议。

  1. 热缩概述视频(中文版)

本信息性视频概述了 TE Connectivity 应用工具部门提供的热缩管加工机的完整产品线

105 型用于热缩加工的隧道式炉

600°C

最高温度设定

无限管长(平行于皮带方向运行时)

无限管长(平行于皮带方向运行时)

76.2

最大热缩管直径 (mm)

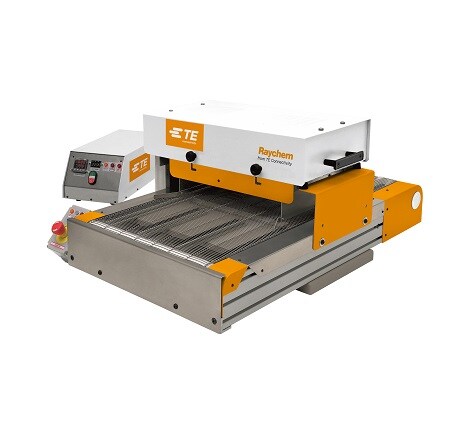

可靠、多功能性。 105 型 (M105) 隧道式炉能够以可控方式加工各种热缩产品。作为集成式模块化装置,置于网格传送带上的配件被送至加热室,途经一排冷却风扇,然后从传送机后部送出。其具有两个上部加热室高度位置,分别是 54 mm [2.11 英寸] 和 98 mm [3.86 英寸]。若要调整位置,可拆除枢轴销并将其重新定位在轴承台上。

上部加热室采用悬臂式设计,可对仅需要配件的一部分通过加热区的配件进行加工,并且配备了可调节的热防护层,可最大程度提高不同应用的加热效率。两个冲压箔加热元件按照严格的功率规格制成,并通过嵌在上部加热室中的热电偶保证温度一致(最高设定温度为 600˚C)。

特色

  • 闭环速度和温度控制
  • 持续受控流程
  • 适应不同应用
  • 获得 CE 认证,可在全球范围内使用
  • 加热器操作和过温报警灯

应用

  • 瑞侃热缩管
  • 单壁热缩管路
  • 粘合剂衬里热缩管路
分压器
XB 17 带式加热器(基本装置)
XB 17 带式加热器(已显示基本装置。可选机器支架和自动居中)
XB 19 带式加热器,带可选机器支架和自动居中
XB 19 带式加热器,带可选机器支架和自动居中

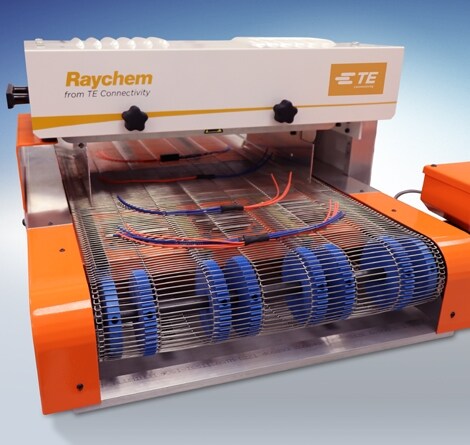

使用我们的 X 系列带式加热器为您的生产添加 X 因子。 我们的 XB 17 和 XB 19 带式加热器经过精心设计,可提供高质量的结果和卓越的生产性能。这些紧凑的传送带式机器提供了替代热枪的更可靠、更安全、更快速的方法,为各种热缩管产品提供了受控的流程。处理室顶部和底部的双面定时履带可将配件经过热控红外加热区送到风扇冷却区,然后将配件堆放到卸载箱中。人工成本显著降低,因为装载一个配件后,操作员就可以开始准备另一个配件。吞吐量速率通常受操作员将组件装载到加工机的速率限制。

600°C

最高温度设定

160mm

XB 19 最大管长(使用宽加热元件时)

25mm

XB 19 最大热缩管直径

  1. X 系列热缩管加工设备 (中文版)

观看此内容丰富的简短视频,了解 TE Connectivity (TE) X 系列热缩管加工设备。

标准特性

在 XB 17 和 XB 19 上提供
  • 闭环时间和温度控制
  • 持续受控流程
  • 集成的多语言触摸屏界面与可编程逻辑系统相结合,可以调整皮带速度、温度设置,使用户可以创建数百个独特外形
  • 皮带自动反转方向,以防止导线在达到所需温度之前进入腔室
  • 连接端口支持若干功能,如条形码扫描仪、自动温度校准和远程访问上游焊机
  • 紧急停止开关
  • 纤薄的外形设计,便于生产布局
  • 所有型号都经过 CE 认证

可调节皮带距离

仅适用于 XB 19
  • 通过 XB 19 上的可调节皮带距离功能,操作员可以将管材产品的加工范围从 100 mm 扩展到 160 mm。

可选配件

  • 如果要提高精确度,XB 17 和 XB 19 型带式加热器可配备易于安装的自动居中设备 (PN   2375330-1)。
  • 带轮的机架,便于机器放置 (PN 2375329-1)
  • 用于环端子和螺栓的产品支架。有关进一步的订购详情,请咨询您的工具代表。
  • 自定义 MES(制造执行系统)。有关进一步的订购详情,请咨询您的工具代表。
  • 提供更换加热元件。 有关进一步的订购详情,请咨询您的工具代表。

型号比较

  XB-17 STD XB-19 STD XB-19 宽版本
部件号 2375310-1 2375310-2 2375320-1 2375320-2
功率
要求
220 VAC 110 VAC 220 VAC 220 VAC
加热
元件
2 X 1000 W 2 X 1000 W 2 X 1580 W 2 X 1660 W
工作
温度
最大 600° C 最大 600° C 最大 600° C 最大 600° C
皮带速度
范围
2.5 - 35 mm/s 2.5 - 35 mm/s 2.5 - 35 mm/s 2.5 - 35 mm/s
机器
尺寸
275 mm(宽)
1210 mm(长)
540 mm(高)
275 mm(宽)
1210 mm(长)
540 mm(高)
260 mm(宽)
1340 mm(长)
550 mm(高)
260 mm(宽)
1340 mm(长)
550 mm(高)
净重 88 kg 88 kg 92 kg 92 kg
最大管
直径
19 mm 19 mm 25 mm 25 mm
最大管
长度
90 mm 90 mm 100 mm 160 mm
皮带距离 固定 固定 可调 可调
固定
固定
固定
固定
220VAC
220VAC

应用

  • 线束
  • 接头端子
  • 环形端子
分压器
RBK X1 基本型号(居中设备可通过升级方式提供)
RBK X1 基本型号(居中设备可通过升级方式提供)
RBK X1C,带居中设备
RBK X1C,带居中设备

500°C

最高工作温度

65mm

最大热缩管长度

19mm

最大热缩管直径

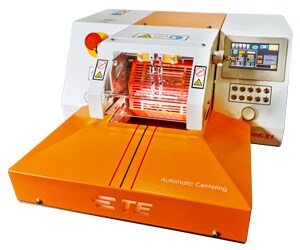

可靠、高效生产。 RBK X1 处理器是专为密封线束、接头端子和环形端子而设计的半自动装置。该机器具有长寿命加热元件、操作员键锁/密码保护级别以及针对安装时间、温度和产品尺寸信息的单独选择,适用于低量/高混合生产。它还提供高度可靠的 PLC 控制、短机器深度以适应更大的前工作区域、小尺寸和序列加工。

特色

  • 自动居中(精选型号的标配,但也可通过升级的方式为早期型号提供)通过在加热前自动将管子在接头上居中提高产品质量。
  • 通过独立操作模式,操作员可以设置时间和温度
  • 通过序列化操作模式,可自动序列化预设时间和温度(也可从存储的序列中进行随机选择)
  • 通过与上游超声波焊机通信,可以自动设置时间和温度,无需操作员介入
  • 带触摸屏界面的紧凑型版式
  • 通过可选条形码扫描仪和数据收集软件实现可追溯性

应用

  • 线束
  • 接头端子
  • 环形端子
分压器
IR-1891 用于热缩加工的穿梭机

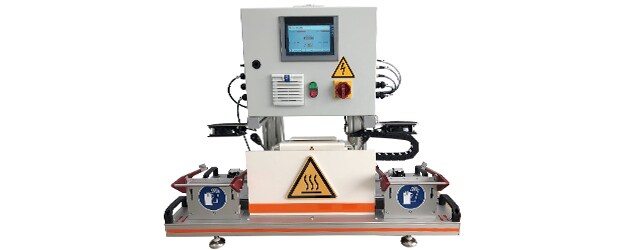

提高生产速度。 IR-1891 机器用于将瑞侃热缩管产品安装到环形端子、FASTON 快接端子和小型连接器等小型元件上。该机器具有两个工作站和一个活动头。每个工作站均配备了用于工具固定装置的支架(单独指定和订购),用于支撑工件和放置管路产品。

操作员将工件装载到工作站上的固定装置中并确认管路产品的放置位置正确,然后将加热头滑动到位,最后启动加热周期。IR-1891 热缩穿梭设备自带闭环温度控制功能,通过在加热周期中使用电磁体,使加热头“锁定”到位。

500°C

最高工作温度

20mm

最大热缩管直径

60mm

最大热缩管长度

特色

  • 双手将加热器置于产品上后,周期自动开始,这可以改善过程控制(建议用于有粘性内衬的热缩管,例如密封应用)
  • 在循环结束时加热头自动收缩,这有助于防止元件损坏
  • 多个产品固定装置配件可提高加工速度
  • 置于每个固定装置配件上的冷却风扇可使固定装置保持可接受的温度
  • 获得 CE 认证

应用

  • 瑞侃热缩管
  • 环形端子
  • FASTON 快接端子
  • 小型连接器
分压器
带短线系统的 CV-OBHAT 1600,用于热缩加工

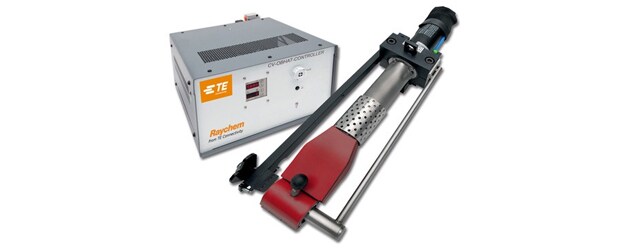

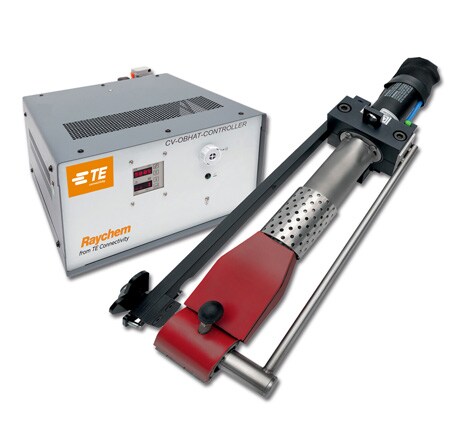

轻盈便携性能。 CV-Obhat 1600 W 短线系统是一种用于安装瑞侃 ES 帽短线接头密封产品以及 RBK ILS、QSZH 和 RBK VWS 直插式接头密封产品的轻量型、便携式热风工具。它专用于处理转盘线束生产中所使用的热缩管,可最大限度减少线束板固定装置。导线支撑和帽位固定装置对于简化工艺流程的 CV-Obhat 工具来说是不可或缺的重要组成部分(例如仅用于短线接头变体的帽位固定装置)。正确安装后,它可脱离线束装配工艺实现离板应用。热风枪与控制箱通过 6 米的脐带电缆相连。通过使用铰链窄型反射器可使加载和卸载产品变得简单,还可在加热周期中最大限度减少空气泄漏和可能的导线损坏。

特色

  • 产生板载的密封短线和直插式接头
  • 导线支撑和帽固定装置是热风枪的重要组成部分
  • 在线束板上占用的空间小
  • 轻便型热风枪与控制器通过 6 米的脐带电缆相连
  • 控制系统包含有关过程安全的听觉和视觉警报
  • 可选板锁定功能
  • 获得 CE 认证

应用

  • 瑞侃 ES 帽短线接头密封
  • RBK-ILS/QSZH 直插式接头密封
  • RBK-VWS 直插式接头密封
分压器
AD-3050 密封测试设备,用于热缩管

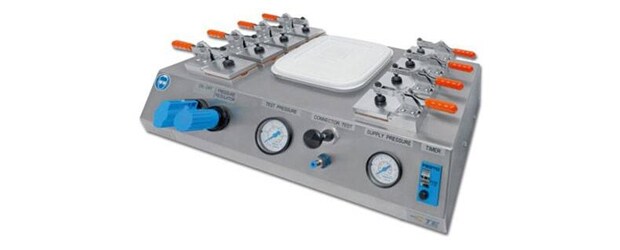

快速简单的接头采样。 AD-3050 是一款手动操作的气动设备,设计用作方便的“过程中”采样技术,一次可检查最多 8 个固定装置中的密封接头。此工具提供一种对各种连接器进行泄漏测试的机制,旨在用作一种快速简便的采样技术以实现安装条件的初步选择,其中使用瑞侃产品来保护接头。通过 AD-3050 密封测试获得的结果与通过浸水测试获得的结果之间已知具有良好的相关性。

特色

  • 快速测定密封完整性
  • 多个测试固定装置
  • 轻松承载和释放测试样品
  • 定时器调节范围为 8 – 120 秒(仅针对集成式 AD-3050 密封测试设备定时器版本)
  • 连接器密封测试端口
  • 获得 CE 认证

应用

接头测试
  • 密封接头
  • 直插式接头
  • 短线接头
