灵活的强力加工解决方案

加工大号线和端接高压连接器需要高性能、高度工程化的解决方案。TE 强力产品系列使您能够以快速、灵活且经济实惠的方式实现大号线应用。我们的 HV-CP 机器在加工高压电缆时消除了复杂性且无需长时间的准备,而我们的 HF-20 和 HV-20 台式压接机能够端接最大 120mm2 (AWG 4/0) 的电缆。另外,借助 TE 模块化冲模平台,可在冲模座中使用各种独特的冲模组,且冲模座可安装在这两种压接机中。

< 30

可用最快 30 秒的时间处理 10 - 120mm2 (AWG 8 - 4/0) 多层导线!

1,500

HV-CP 触摸屏界面最多可包含 1,500 种不同的配置文件。

20T

HF-20 和 HV-20 台式压接机能够产生 178 kN (20T) 的压接力,可加工最大 120 mm2 (AWG 4/0) 的电线。

适用于大号线应用的高级压接解决方案白皮书

适用于大号线应用的高级压接解决方案

  1. TE 高压端接解决方案(英文)

了解如何使用 TE 高压端接解决方案产品组合灵活压接高压连接器。

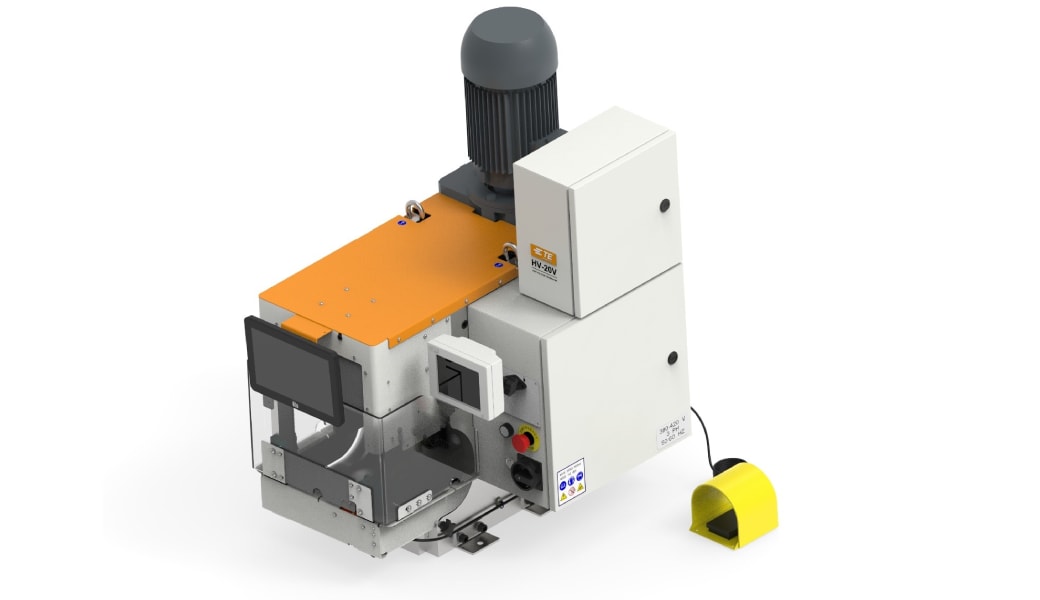

HV-20V 视觉系统

确保成功压接的预压接元件质量分析

TE Connectivity (TE) 坚固、紧凑的强力台式机器,能够在配备新型 HV-20 视觉系统的线束应用中端接电缆,甚至能够在压接过程开始之前分析芯片组、端子和电缆状况。HV-20V 视觉系统包含安装在 HV-20 台式机上的视觉计算机、机器正面的附加新显示器、三个摄像头和安装在机器内部的 LED 灯带。摄像头从芯片组、端子和电缆的多个角度捕获图像。计算机确定预压接元件是否处于成功压接的可接受状态。用户可以根据在新显示器上捕获的图像自定义成功标准,并指示不同测试的当前通过/失败状态。视觉系统包括五个离散测试,以确保在执行压接之前的质量。视觉系统可用于所有类型的终端。


特色

减少报废风险
  • 芯片视觉系统在压接之前检查多个点,以防止工具、端子和电缆不正确放置或定位不当
  • 最大限度减少对操作员技能的依赖
  • 大幅降低报废风险,节省成本
质量管理
  • 压接质量监控器 (CQM) 可检测压接过程中的错误
  • 可集成到客户的制造执行系统 (MES) 中,以进行数据交换
一致且有效的结果
  • 用户能够通过目视检查功能确定紧凑的可变性窗口
  • 在这些可接受窗口之外检测到的任何问题都会妨碍压接
  • 芯片视觉系统支持的压接将具有一致的直径、电缆和端子位置

产品规格

描述 规格
178kN (20T)
最大导线 120mm2
可变冲程(秒) 1.3 - 8.3 Sec2
速度 (RPM)
88 - 1800 RPM
功率 3kW
电源 200V 和 400V
冲程/闭合高度 44mm/158.4mm
重量
390kg
网络/MES
RJ-45/MQTT
颗粒真空
自动防护升降机
压接质量监视器
Divider
  1. TE 高压端接解决方案(英文)

了解如何使用 TE 高压端接解决方案产品组合灵活压接高压连接器。

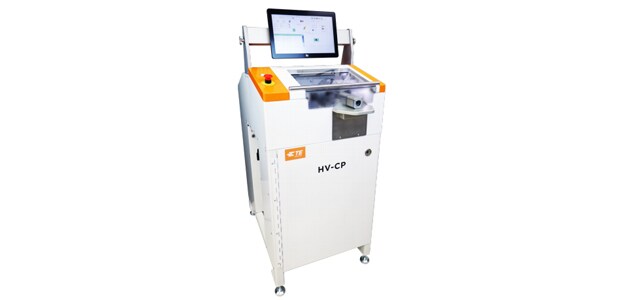

HV-CP 高压电缆加工机

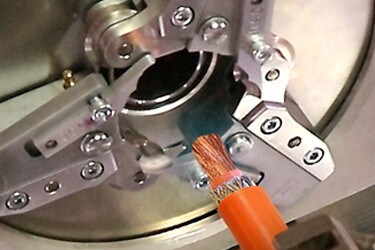

多步剥离

我们的新 HV-CP 机器可在最快 30 秒内加工 10 - 120mm2 (AWG 8 - 4/0) 多层导线!可简化加工过程,且无需再花长时间进行准备。HV-CP 可按照您的端接规格来剥离外护套、铝箔屏蔽层、编织屏蔽层和内部绝缘层。为了确认电缆的准备符合要求,该机器提供了创新的质量控制功能:

  • 能够在运行前确认是否已安装正确的工具
  • 工具转换后自动校准刀片位置
  • 在准备过程之前和之后确认电缆位置,以确认正确的带长


为了便于使用,HV-CP 机器具有直观的触摸屏界面,内存最多可容纳 1,500 个不同的配置文件。

HV-CP 规格

描述 规格
导线横截面 10 mm2 - 120 mm2 (AWG 8 - 4/0)
最大值外径 25.0 毫米(1 英寸)
内部导线最小直径 6.0 毫米(0.24 英寸)
用于切割的最大导线横截面 2 mm2/AWG 14/1.6 毫米直径(0.063 英寸直径)
典型周期时间 30 秒
切口直径的增量 0.01 毫米(0.0004 英寸)
剥离长度的增量 0.01 毫米(0.0004 英寸)
最大外护套带长 80 毫米(3.15 英寸)
配置文件库:最大文章数量 1500
顺序功能:最大步数 100

HV-CP 备用工具零件号

机器 电缆
尺寸


导线
直径
最大毫米
轮廓
刀片
装配
套件
心轴
装配
套件
切割

套件
2335400-1 10 mm2
(AWG 8)
8.8 (-0.6) 6.0 (-0.6) 4.5 2364113-1 2360456-1 2364114-1
16 mm2
(AWG 6)
10.2 (-0.6) 7.2 (-0.6) 5.8 2364113-2 2360456-2
25 mm2
(AWG 4)
12.2 (-0.6) 8.7 (-0.6) 7.2 2364113-3 2360456-3
35 mm2
(AWG 2)
14.4 (-0.6) 10.4 (-0.7) 8.5 2364113-4 2360456-4
50 mm2
(AWG 1)
15.8 (-0.6) 12.2 (-0.7) 10.5 2364113-5 2360456-5
60  mm2
(AWG 1/0)
16.9 (-0.6) 13.3 (-1.2) 11.6 2364113-6 2360456-6
70 mm2
(AWG 2/0
18.2 (-0.6) 14.4 (-1.2) 12.5 2364113-7 2360456-7
95 mm2
(AWG 3/0)
20.9 (-0.6) 17.2 (-1.2) 14.8 2364113-8 2360456-8
120 mm2
(AWG 4/0)
23 (-0.8) 19 (-1.2) 16.5 2364113-9 2360456-9
分压器
高压压接

特点

  • 与竞争产品不同的是,HF-20 和 HV-20 台式压接机能够产生 178 kN(20T)的压接力,可加工最大 120 mm2  (AWG 4/0) 的电线。
  • HV-20 和 HF-20 台式压接机集成了精密控制和可追溯系统,并配备了以太网和 USB 端口,完全能够满足工业 4.0 的需求。模块化冲模平台可与各种冲模组配合使用。
  • HV-20 模型采用集成的真空系统设计,可使敏感连接保持洁净,避免沾染高压电缆压接可能产生的碎片。
  • 得益于我们灵活的模块化冲模平台,能够压接 TE 和非 TE 端子
  • 占用面积小:974 毫米(高),777 毫米(深),552 毫米(宽)。

并排比较

下载上面的产品手册,查看竞争性比较结果

  HF-20T HV-20T
178kN (20T) 178kN (20T)
最大导线 120mm2 (AWG 4/0) 120mm2 (AWG 4/0)
可变冲程(秒)
速度 (RPM)
1.3 - 8.3 秒
288 - 1800 RPM
1.3 - 8.3 秒
288 - 1800 RPM
电源 3 kW 3 kW
电源 200 V &400 V 200 V &400 V
冲程/闭合高度 44 毫米/158.4 毫米 44 毫米/158.4 毫米
重量 390 kg 390 kg
网络/MES RJ-45/MQTT RJ-45/MQTT
颗粒真空
自动防护升降机
CQM/CFM

高压压接机部件

描述 压接机料号
HF-20,高压压接机,400 V 2335500-1
HF-20,高压压接机,200 V 2335500-2
HV-20,高压压接机,400 V 2348822-1
HV-20,高压压接机,200 V 2348822-2
分压器

高压模块化冲模组

TE 模块化冲模平台可适应多种 TE 和非 TE 端子。这只是一部分可用的 TE 冲模组和端子。如需查看可用冲模组的最新列表,请单击上面的产品选项卡。没有找到您需要的产品?请联系您的 TE 应用工具销售代表,了解产品详情。

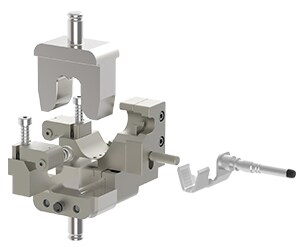

90° 充电器插座
90° 充电器插座

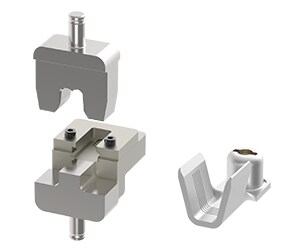

适用于开式压线筒端子的 HVP 800 系列
适用于开式压线筒端子的 HVP 800 系列

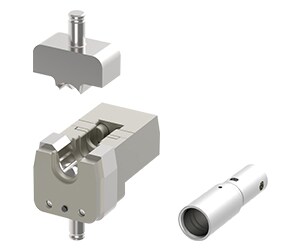

适用于闭式压线筒端子的 HVP 800 系列
适用于闭式压线筒端子的 HVP 800 系列

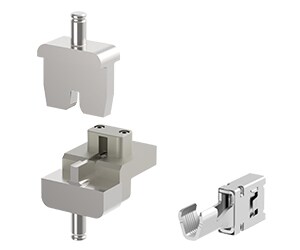

PCON 12 系列
PCON 12 系列

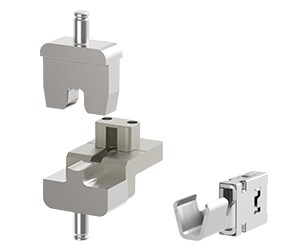

PCON 18 系列
PCON 18 系列

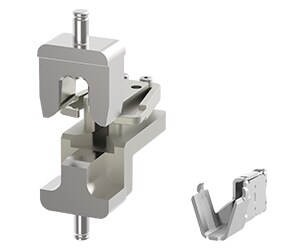

PCON 21 系列
PCON 21 系列

高压模块化冲模座

具有多种特性

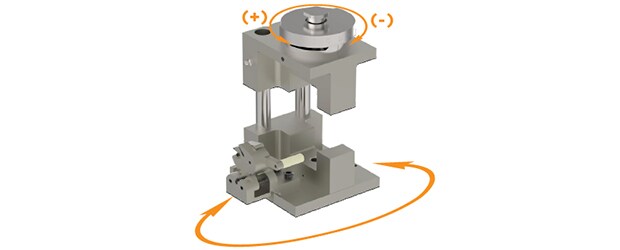

精细调整特性
精细调整特性可实现更快、更精确的压接高度调整。可轻松调整线夹组件、手柄和冲模组,从而处理左侧或右侧的电线加工。

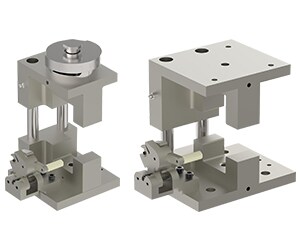

高压模块化冲模座
我们的模块化高压冲模座采用多平台设计,能够针对 HV-20 机器(左)和 AT-66 机器(右)进行精细调整,可用于各种 TE 和非 TE 压接机。

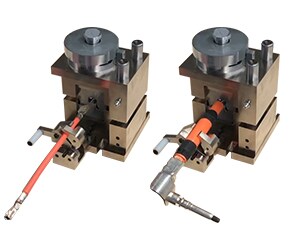

弹簧回弹式线夹组件
弹簧回弹式线夹组件可适应各种不同尺寸的线材,以满足您的加工需求。

模块化冲模座部件

描述 料号
HV MOD 冲模座,提供精细调整(手动) 2305470-1
HV MOD 冲模座,提供精细调整(自动) 2305470-2
HV MOD 冲模座(无精细调整功能)仅适用于 AT-66 压接机
(不能在 HV-20 或 HF-20 压接机中使用)
2326378-1
