借助视觉系统进行预压接质量分析

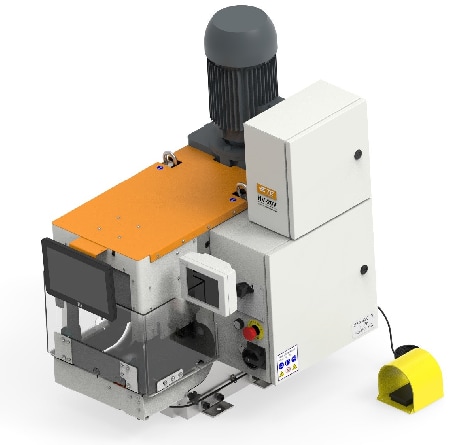

TE Connectivity (TE) 推出的坚固、紧凑、高推力台式机配备 HV-20 视觉系统，可在压接前分析电缆端接元件，从而确保可靠的性能。该系统包括一台视觉计算机、一台前置显示器、三个摄像头和一个内部 LED 灯条，用于捕获和评估冲模组、端子和电缆状况，以实现成功压接。
特色
减少报废风险
- 模具视觉系统在压接之前检查多个点，以防止工具、端子和电缆不正确放置或定位不当
- 最大限度减少对操作员技能的依赖
- 大幅降低报废风险，节省成本
质量管理
- 压接质量监控器 (CQM) 可检测压接过程中的错误
- 可集成到客户的制造执行系统 (MES) 中，以进行数据交换
一致且有效的结果
- 用户能够通过目视检查功能确定紧凑的可变性窗口
- 在这些可接受窗口之外检测到的任何问题都会妨碍压接
- 模具视觉系统支持的压接将具有一致的直径、电缆和端子位置
产品规格
| 描述 | 规格 |
|---|---|
| 力 | 178kN (20T) |
| 最大导线 | 120mm2 |
| 可变冲程（秒） | 1.3 - 8.3 Sec2 |
| 速度 (RPM) |
88 - 1800 RPM |
| 功率 | 3kW |
| 电源 | 200V 和 400V |
| 冲程/闭合高度 | 44mm/158.4mm |
| 重量 |
390kg |
| 网络/MES |
RJ-45/MQTT |
| 颗粒真空 | 有 |
| 自动防护升降机 | 有 |
| 压接质量监视器 | 有 |
