始终如一的高品质端接
我们的压接模具适用于压接 TE 和其他制造商的各种端子。我们的压接模具由高级工具钢制成,且通过先进的计算机数控 (CNC) 设备加工后可实现紧密度公差,旨在实现高重复性和快速吞吐。我们还根据客户意见并结合市场需求,推出了热销 OCEAN 压接模具的创新和改良版本,让用户能够更可靠、更快速甚至更准确地完成安装/调整。TE 在压接模具和工具的设计及制造方面积累了超过半个世纪的知识和经验,它的全新 OCEAN 2.0 压接模具则将端子压接技术推向一个新的水平。
60%
改进凸轮/外壳校准
50%
缩短设置和调整时间
30%
客户报告工具寿命延长

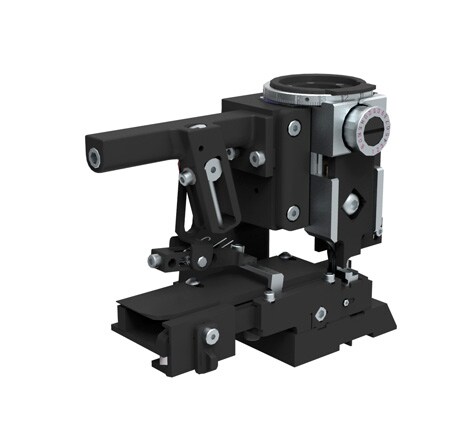

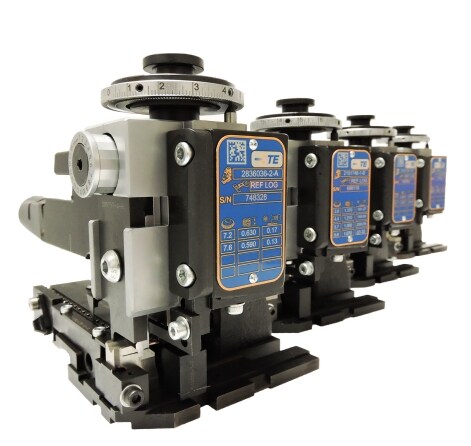

OCEAN 2.0 压接模具
特性和优点
- 导线压接高度调整—提供 360° 调整范围,帮助尽量减少错误;可在调整时每次将压接高度增加 1°
- 易于使用的螺丝,可使设置和调整压接模具更加迅速
- 采用固定底盘设计,有助于防止偏离
- 精选元件上涂有黑色氮保护涂层
- 调整前向螺丝的位置,加快/简化其使用,无需从机器上拆卸压接模具即可进行调整

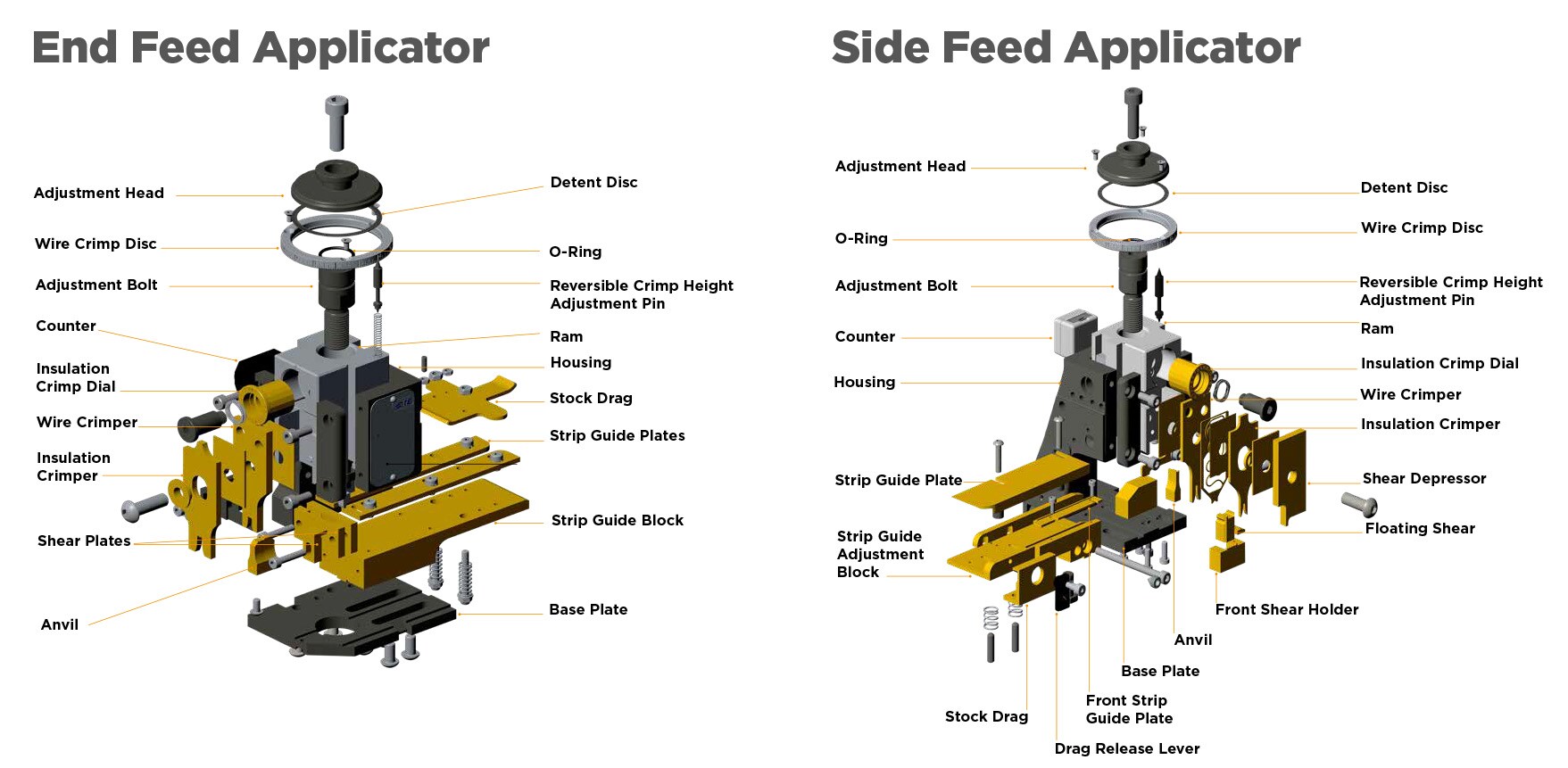

![OCEAN 2.0 端部进料压接模具](/content/dam/te-com/images/application-tooling/global/infographics/ocean-2-0-end-feed-diagram-infographic.jpg)
端部进料压接模具
图例
1.调节头
2.导线压接盘
3.调节螺栓
4.计数器
5.绝缘压接刻度盘
6.压线钳
7.绝缘压接钳
8.修剪板
9.下刀
10.制动器盘
11.O 型环
12.压接高度的可翻转调节插针
13.撞击装置
14.护套
15.库存阻力
16.带状导向板
17.带状导向块
18.底板
![OCEAN 2.0 侧部进料压接模具](/content/dam/te-com/images/application-tooling/global/infographics/ocean-2-0-side-feed-diagram-infographic.jpg)
侧部进料压接模具
图例
19.调节头
20.O 型环
21.调节螺栓
22.计数器
23.护套
24.带状导向板
25.带状导向调节块
26.库存阻力
27.阻力释放水平
28.前带状导向板
29.底板
30.下刀
31.前修剪底座
32.制动器盘
33.导线压接盘
34.压接高度的可翻转调节插针
35.撞击装置
36.绝缘压接刻度盘
37.压线钳
38.绝缘压接钳
39.修剪压板
40.浮动修剪
2 种端子进料选项
2 种端子进料选项
![](/content/dam/te-com/images/application-tooling/global/product-hero-rendition/ocean-mechanical-470x445.jpg)

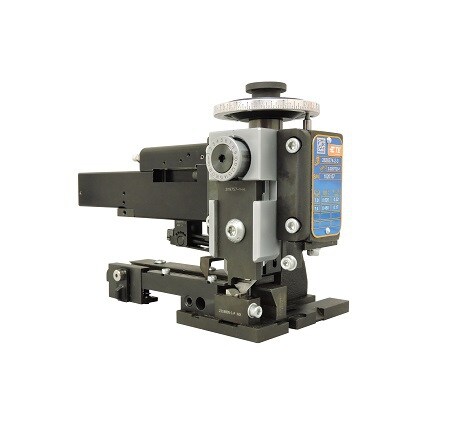

机械进料
![](/content/dam/te-com/images/application-tooling/global/product-hero-rendition/atlantic-style-pneumatic-feed.jpg)
气动进料
机械进料
凸轮/从动件设计实现行业领先的可重复进料。独立的正向/反向调整。
标准特性
- 显著改善可重复性
- 同一进料模块支持侧进料以及端进料
- 使用单个工具即可调整
- 无限微量进料调整增加 1 圈 = 0.7 mm
优势
- 将端子精确且可重复地定位在下刀上
- 独立的正向和反向冲程调整
- 相比 HDI/HDM,调整速度快一半
气动进料
独立的正向/反向调整、独立的流量控制、可重复进料。
标准特性
- 使用单个工具或者不用工具即可调整
- 同一进料模块支持侧进料以及端进料
- 独立的正向和反向调整
- 通过将端子位置前进 0.04 mm 的方式增量式调整微量进料
- 最大进料长度:48.25 mm
优势
- 独立的正向和反向冲程调整
- 可调速致动
- 自致动
- 使用单个工具或者不用工具即可调整
- 单件式活塞和杆组合件
- 内部排气阀
凸轮接口种类
![](/content/dam/te-com/images/application-tooling/global/product-hero-rendition/ocean-mechanical-620-250.jpg)
两种凸轮接口
![Spare Tooling](/content/dam/te-com/images/application-tooling/global/product-hero-rendition/spares.jpg)
据客户报告,镀铬、专用材料、公差精度和镜面表面光洁度使工具使用寿命提高 30%。
60%
不知您是否了解,大多数全自动线束加工机只有 60% 的时间在生产引线,这主要是因为需要花时间切换压接模具。
