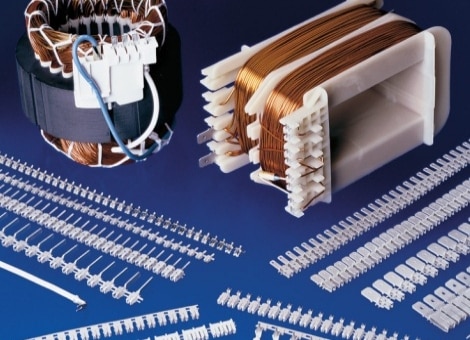

TE 提供全系列的标准 MAG-MATE 绝缘刺破压接 (IDC) 端子,用于漆包线端接。 MAG-MATE 端子具有插入式、插入式公端、接头、压接导线压线筒、焊接柱体、快速连接公端、插针和母端子几类。标准 MAG-MATE 端接漆包线的范围为 34-12 AWG [0.16-2.05 mm]。每个 IDC 槽尺寸的端接范围可达四个连续漆包线尺寸。直径相等的两条漆包线可以在一个端子中完成端接(除非另有注明)。 我们MAG-MATE家族的最新成员,Nano MAG-MATE端子,可用于1.5mm间距的连接器,且适配于30-40 AWG(直径0.08-0.25 mm)的单线或双线铜漆包线。

更多产品详情

根据 TE 规范,MAG-MATE 模穴集成到线圈体或专门设计的模穴护套中。漆包线精确地置于塑料模穴槽中。MAG-MATE 插入器从端子板上切下端子,并将端子通过漆包线上方置于塑料模穴中。在此操作期间,IDC 槽中的小型剥线肩带可移除漆包线的绝缘层。端子中的剩余弹簧能量促使每个 IDC 槽的侧壁作为相对悬臂梁运行。这个恒定压力导致出现密切接触的金属对金属接口,从而提供可靠的长期连接。导线和端子之间的滑触作用可以除去导线和端子槽侧壁上存在的氧化物或其他污染物,从而形成干净、稳定、气密的电气端接。MAG-MATE 插入器可用作半自动工作台机器或集成在全自动应用的生产线中。

特性

  • 端接薄膜绝缘的漆包铜线和漆包铝线
  • 无需导线预剥线
  • 无需布置绝缘端接
  • 多余的漆包线在端接过程中会自动剪掉
  • 将尺寸相同的两条漆包线同时端接在一个端子中(接续或双纵排)
  • 提供各种引线连接选项
  • 形状为带状,以便半自动机器进行完整的自动插入
  • 提供零散零件形状,以进行手动工具插入
  • 可为特殊应用提供耐清漆公端端子。
  • 高速、全自动化集成系统以尽可能低的分配成本提供可靠的统一端接
  • 干净的金属对金属接口可生成稳定、气密的电气端接,且不含氧化物和其他污染物
  • 获得美国安全检测实验室公司元件认可计划的认可,文件编号 E13288,第1 卷,第 29 部分

产品系列

  • 标准 MAG-MATE 端子
  • 细线电缆 MAG-MATE 端子
  • Mini MAG-MATE 端子
  • Nano MAG-MATE 端子
新型Nano MAG-MATE 端子

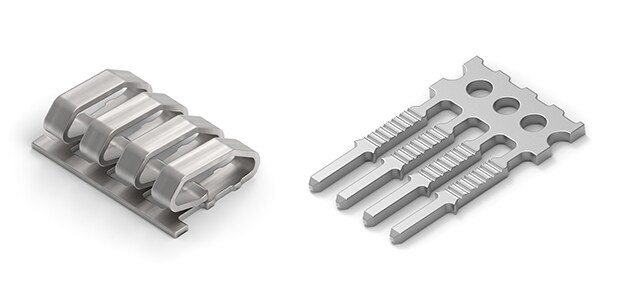

  1. Nano MAG-MATE端子

Nano MAG-MATE端子节省空间的紧凑型尺寸,结合IDC技术,为漆包线端接提供了紧凑的解决方案,无需焊接或焊合,非常适用于小型电动机,步进电动机或其他小型线圈应用。

新型Nano MAG-MATE 端子

新的Nano MAG-MATE端子节距仅1.5mm,节省了空间,且其利用IDC技术进行无焊料端接,实现了连接过程自动化——降低劳动成本,提高运营效率。无需焊合或焊接, 还可降低潜在损坏热敏性线路和/或排放化学烟雾的风险。Nano MAG-MATE端子提供了一种清洁、可靠、经济高效的解决方案,非常适合小型电机、步进电机或小型线圈应用。

  • 适配于30-40 AWG(直径0.08-0.25 mm)的单线或双线铜漆包线
  • 可用于最小1.5mm间距的连接器
  • 无需焊合或焊接工艺,通过提高运营效率节省应用成本
  • IDC技术可实现漆包线连接过程自动化,使制造过程更加可靠、稳定,并保持始终如一的质量结果。
