2366999-1

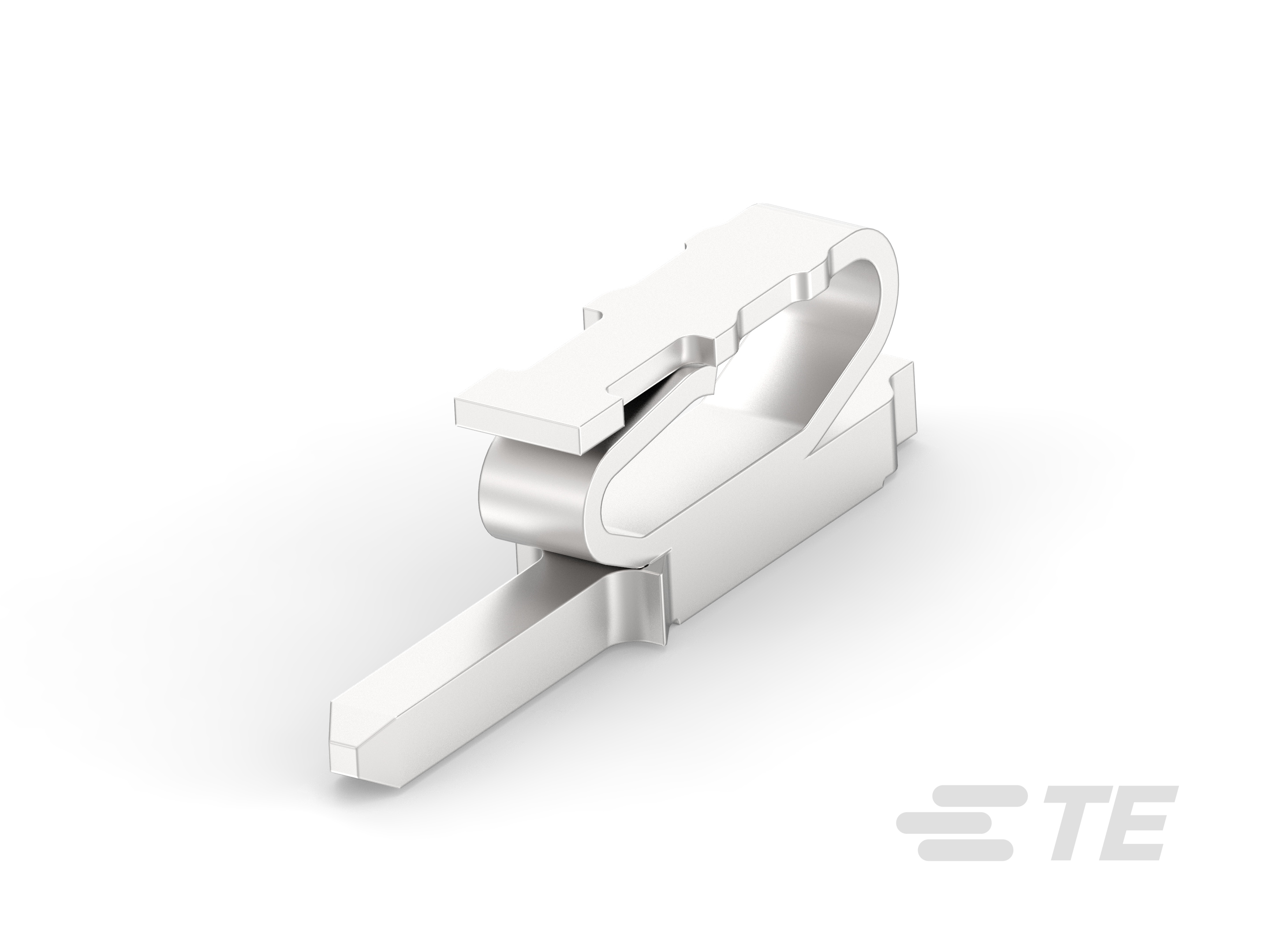

Pin, .5 mm Tab Width, .1 – .25 mm Magnet Wire, Tin Plating, Reeled with Interleaving Paper, Copper Wire, Magnet Wire Terminals
2366999-1
Pin, .5 mm Tab Width, .1 – .25 mm Magnet Wire, Tin Plating, Reeled with Interleaving Paper, Copper Wire, Magnet Wire Terminals
- TE 内部编号 2366999-1
- TE 内部产品描述 Nano MAG-MATE terminals
-
漆包线端子类型 : 插针
-
对接公端宽度 (mm): .5
-
对接公端厚度 (mm): .5
-
与孔位尺寸兼容 : 专用
-
电磁线尺寸 (mm): .1 – .25
文档
产品图纸
- NANO MAG-MATE TERMINALS ENG_CD_2366999_A2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2366999-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2366999-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2366999-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2366999-1_A.3d_stp.zip 英文版本
数据表/目录页
- Nano MAG-MATE Flyer ENG_DS_6-1773984-4-Nano-MAG-MATE-Flyer_1320.pdf 英文版本
- Nano MAG-MATE Flyer CHI_DS_6-1773984-4-Nano-MAG-MATE-Flyer_1320.pdf
- Nano MAG-MATE Flyer JPN_DS_6-1773984-4-Nano-MAG-MATE-Flyer_1320.pdf 日语
产品规格
- 应用规格 ENG_SS_114-78037_A.pdf 英文版本
- 产品规格 ENG_SS_108-140191_A.pdf 英文版本
Product And Material Test Reports
- Nano MAG-MATE Terminals ENG_PMTR_501-78769_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
与分离式电线类型兼容 : 实芯, 漆包线
主体特性
-
与孔位尺寸兼容 : 专用
接触件特性
-
压接类型 : IDC
-
漆包线端子类型 : 插针
-
对接公端宽度 (mm): .5
-
对接公端厚度 (mm): .5
-
端子电镀材料 : 锡
-
端子方向 : 直式
机械附件
-
接合固定类型 : 倒钩
尺寸
-
端子高度 (mm): 6.2
-
电磁线尺寸 (mm): .1 – .25
-
材料厚度（电磁线侧） (mm): .5
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
包装特性
-
封装方法 : 用衬纸卷起
