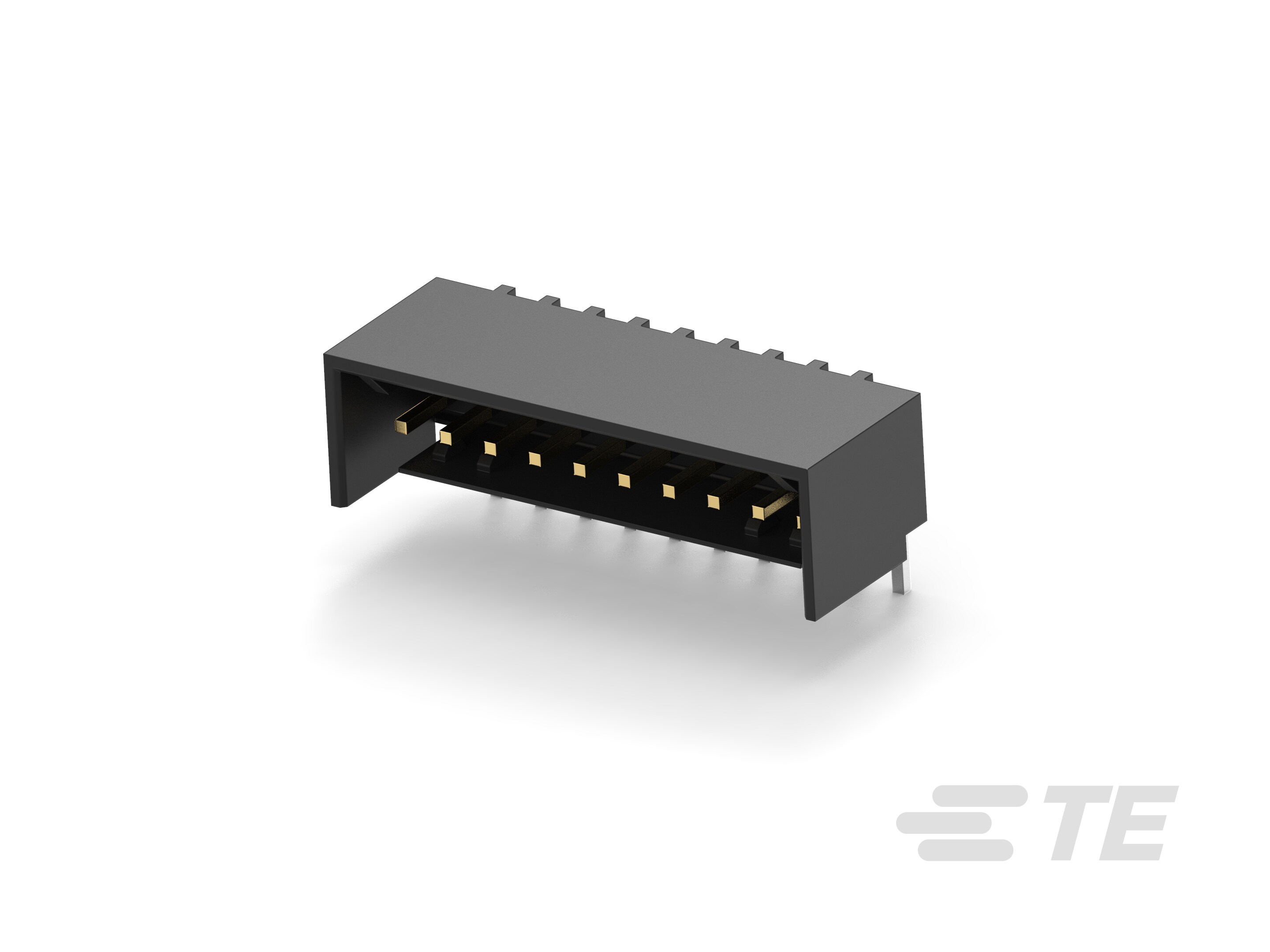

PCB Header, Right Angle, Polyester, 2.54 mm

请查看产品文档或联系我们以了解最新的机构审批信息。

• PCB 连接器类型  PCB 安装接头

• 连接器系统  线到板

• 接头类型  全部带罩

• 可密封  否

• 连接器和端子端接到  印刷电路板

• 连接器产品类型  连接器组件

• PCB 安装方向  直角

• 位数  2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 13

• 行数  1

• 工作电压 (VAC) 250

• 主要产品颜色  黑色

• 端子底板材料  镍

• 端子布局  直插式

• 端子接触部长度  5.1 mm [ .2 in ]

• PCB 端子端接区域电镀材料厚度 (µm) .762 | 3.81 – 6.3 | 3.81 – 6.35

• PCB 端子端接区域电镀材料厚度 (µin) 30 | 150 – 250 | 150 – 350

• PCB 端子端接区域电镀材料表面涂层  哑光

• 接合方柱尺寸  .64 mm [ .025 in ]

• 端子形状和构造  正方形

• 端子底板材料厚度  1.27 µm [ 50 µin ]

• 端子基材  铜合金

• PCB 端子端接区域电镀材料  金 | 锡

• 端子接触部电镀材料  金 (Au) | 锡 (Sn)

• 端子接触部电镀材料表面涂层  亮光 | 哑光

• 端子接合区域电镀材料厚度 (µm) .76 | 3.81 – 6.3

• 端子接合区域电镀材料厚度 (µin) 30 | 150 – 250

• 端子类型  插针

• 端子额定电流（最大值） (A) 5

• 方形端接柱体和尾部尺寸  .64 mm [ .025 in ]

• 端接柱体和尾部长度  3.3 mm [ .13 in ]

• PCB 端接方法  通孔 - 焊接

• 面板安装特性  不带

• 接合对准类型  极化

• 接合固定类型  摩擦锁定

• PCB 安装对准  不带

• 接合固定  带有

• PCB 安装固定  不带

• 连接器安装类型  板安装

• 接合对准  带有

• 直角弯侧  前部 | 后部

• 中心线（间距）  2.54 mm [ .1 in ]

• 外壳材料  聚酯 GF

• PCB 厚度（建议）  1.6 mm [ .063 in ]

• 连接器长度 (mm) 5.08 | 7.21 | 9.75 | 12.29 | 14.83 | 17.37 | 19.91 | 22.45 | 24.99 | 30.07 | 32.61 | 37.69

• 连接器长度 (in) .2 | .284 | .384 | .484 | .584 | .684 | .784 | .884 | .984 | 1.184 | 1.284 | 1.484

• 连接器高度  10.41 mm [ .41 in ]

• 工组温度范围  -55 – 105 °C [ -67 – 221 °F ]

• 电路应用  Signal

• 与已批准的标准产品兼容  CSA LR7189 | UL E28476

• 与机构/标准产品兼容  CSA | UL

• UL 阻燃性等级  UL 94V-0
