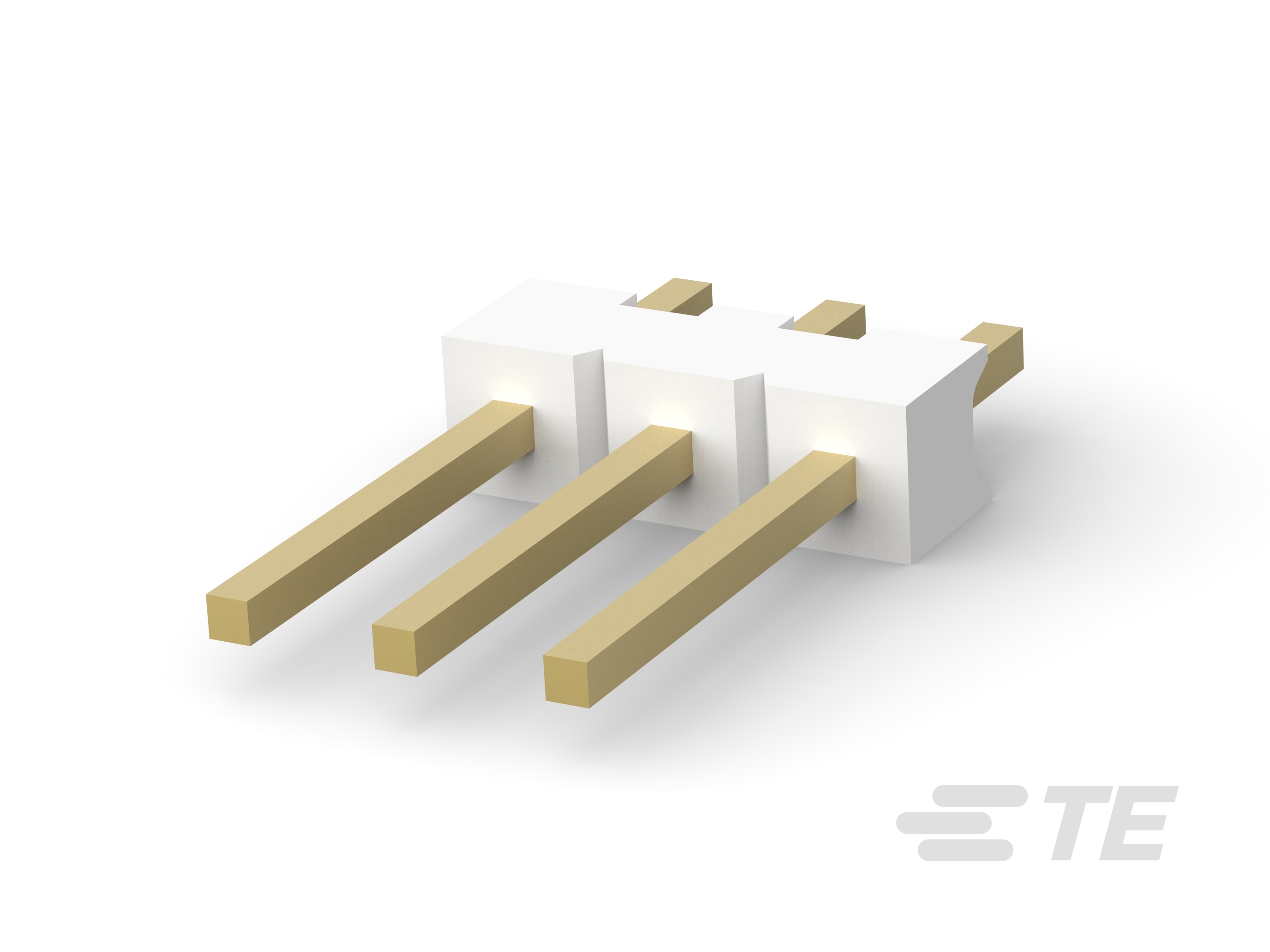

Polyester Vertical PCB Header: 2.54mm, Breakaway, MTA 100

请查看产品文档或联系我们以了解最新的机构审批信息。

• PCB 连接器类型  PCB 安装接头

• 连接器系统  线到板

• 接头类型  分离

• 可密封  否

• 连接器和端子端接到  印刷电路板

• 连接器产品类型  连接器组件

• 列数  2 | 3 | 4 | 5 | 6 | 8 | 10

• 装载位置数量  4

• PCB 安装方向  垂直

• 位数  2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 14 | 16 | 20

• 行数  1

• 工作电压 (VAC) 250

• 连接器外形  窄

• 主要产品颜色  土黄色

• 端子接触部长度  7.49 mm [ .295 in ]

• PCB 端子端接区域电镀材料厚度 (µm) .762 | 3.81 – 8.89

• PCB 端子端接区域电镀材料厚度 (µin) 150 – 350 | 300

• PCB 端子端接区域电镀材料表面涂层  哑光

• 接合方柱尺寸  .64 mm [ .025 in ]

• 端子基材  铜合金

• PCB 端子端接区域电镀材料  金 | 锡

• 端子底板材料  镍

• 端子布局  直插式

• 端子形状和构造  正方形

• 端子底板材料厚度  1.27 µm [ 50 µin ]

• 端子接触部电镀材料  金 (Au) | 锡 (Sn)

• 端子接触部电镀材料表面涂层  亮光 | 哑光

• 端子接合区域电镀材料厚度 (µm) .76 | 3.81

• 端子接合区域电镀材料厚度 (µin) 30 | 150

• 端子类型  插针

• 端子额定电流（最大值） (A) 5

• 方形端接柱体和尾部尺寸  .64 mm [ .025 in ]

• 端接柱体和尾部长度 (mm) 2.79

• 端接柱体和尾部长度 (in) .109 | .11 | .125

• PCB 端接方法  通孔 - 焊接

• PCB 安装固定类型  固定支脚

• 面板安装特性  不带

• 接合对准类型  极化

• PCB 安装对准  不带

• 接合固定  不带

• PCB 安装固定  不带 | 带有

• 连接器安装类型  板安装

• 接合对准  不带 | 带有

• 中心线（间距）  2.54 mm [ .1 in ]

• 外壳材料  聚酯 GF

• PCB 厚度（建议）  1.6 mm [ .063 in ]

• 连接器长度 (mm) 4.78 | 7.31 | 7.32 | 9.86 | 12.4 | 14.94 | 17.48 | 17.75 | 20.02 | 22.56 | 25.1 | 27.64 | 30.18 | 35.26 | 40.34 | 50.5

• 连接器长度 (in) .188 | .288 | .388 | .488 | .588 | .688 | .699 | .788 | .888 | .988 | 1.088 | 1.188 | 1.388 | 1.588 | 1.988

• 连接器高度 (mm) 10.03 | 10.33

• 连接器高度 (in) .395

• 连接器宽度  2.34 mm [ .092 in ]

• 工组温度范围  -55 – 105 °C [ -67 – 221 °F ]

• 电路应用  Signal

• 与已批准的标准产品兼容  CSA LR7189 | UL E28476

• 与机构/标准产品兼容  CSA | UL

• UL 阻燃性等级  UL 94V-0

• 封装数量  125 | 250 | 500 | 15000

• 封装方法  Bag | Box | Carton | 包装

• 已忽略的装载位置  4

• 阻止位置数量  1
