采用惯性锁定的防误装组装
GRACE INERTIA连接器系列支持线对线和线对板系统，其产品组合包含1.25至12.4mm间距的连接器，最大额定电流范围从1至20A。这些连接器的定义特征是惯性锁定机制，当电路形成回路后，该机制将连接器锁定到位。此特性可提高对接可靠性并减少复杂检查流程的需求。其他功能包括防止导线缠结的无倒刺触点，以及减少错配的多色和键控连接器选项。GRACE INERTIA 用于电源和信号应用，包括家用电器、运输和照明。

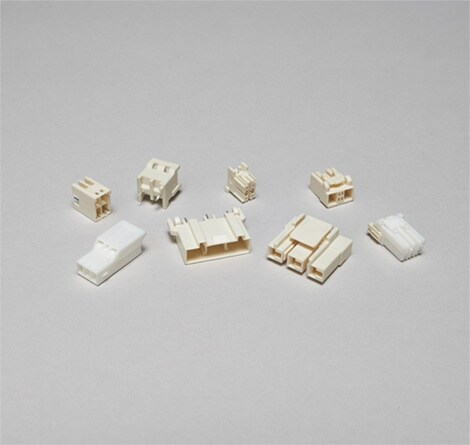

GRACE INERTIA连接器
|
中心距
|
最大额定电流
|
额定电压
|
机构认证
|
线径(AWG)
|
针数
|
密封版本
|
颜色/键位
|
IEC 60335-1灼热丝试验要求
|
配置
|
1.25mm |
2.2A |
50V AC/DC |
UL |
26-30 |
2-18单排 20/22/30/40双排 |
否 |
是 |
单排：是 双排：否 |
线对线、线对板 |
|
1.5mm |
2.8A |
100V AC/DC |
UL、VDE |
24-28 |
2-12单排 4-18双排 |
否 |
是 |
是 |
线对板 |
|
2.0mm |
2.5A |
50V交流 |
UL、VDE |
22-28 |
2-10 |
否 |
是 |
是 |
线对线、线对板 |
|
2.5mm |
3A |
50V 交流 |
UL |
28-22 |
2-8 |
否 |
是 |
是 |
线对线、线对板 |
|
3.3mm |
4A |
250V 交流 |
UL、CSA |
28-20 |
4-14 |
否 |
是 |
是 |
线对板 |
|
3.5mm |
7A |
300V 交流 |
cURus认证 |
26-18 |
2-12 |
否 |
是 |
仅2P |
线对线 |
|
5.8mm |
15A |
600V交流 |
cURus认证 |
16-14 |
3 |
否 |
否 |
是 |
线对线 |
|
6.0mm |
10A |
300V AC/DC |
UL |
24-16 |
2-3 |
否 |
颜色：否 键位：是 |
是 |
线对板 |
|
6.2mm |
20A |
600V交流 |
cURus认证 |
16-12 |
1、2、3 |
否 |
是 |
否 |
线对线 |
|
6.5mm |
10A |
300V交流 |
cURus认证 |
24-16 |
3 |
否 |
是 |
是 |
线对板 |

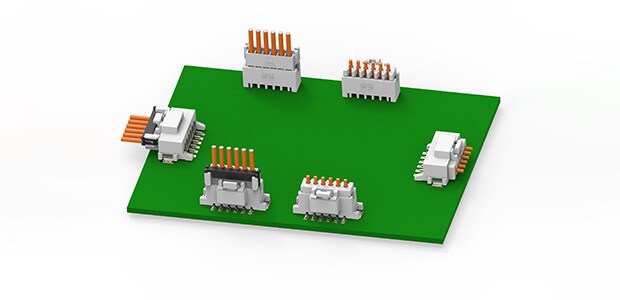

1.25mm GRACE INERTIA信号连接器
1.5mm GRACE INERTIA信号连接器
2.0mm GRACE INERTIA信号连接器
2.5mm GRACE INERTIA连接器
3.3mm GRACE INERTIA连接器
3.5mm GRACE INERTIA连接器
5.8mm GRACE INERTIA连接器
6.0mm GRACE INERTIA连接器
6.2mm GRACE INERTIA连接器
6.5mm GRACE INERTIA连接器此产品资料仅可在桌面端浏览。
GRACE INERTIA连接器
|
中心距
|
最大额定电流
|
额定电压
|
机构认证
|
线径(AWG)
|
针数
|
密封版本
|
颜色/键位
|
IEC 60335-1灼热丝试验要求
|
配置
|
7.92mm |
10A |
300V交流 |
cURus认证 |
24-16 |
2 |
否 |
是 |
是 |
线对板 |
|
9.0mm |
20A |
600V 交流 |
cURus认证 |
16-12 |
3 |
否 |
颜色：是 键位：否 |
是 |
线对板 |
|
12.4mm |
20A |
600V交流 |
cURus认证 |
16-12 |
2 |
否 |
是 |
是 |
线对板 |
|
3mm |
3A |
250V交流 |
UL |
28-22 |
14、26、28 |
否 |
是 |
是 |
线对板 |
|
2.5mm |
3A |
50V AC/DC |
UL |
22-28 |
2-20 |
否 |
是 |
否 |
线对板 |
7.92mm GRACE INERTIA连接器
9.0mm GRACE INERTIA连接器
12.4mm GRACE INERTIA连接器
GRACE INERTIA多负载连接器
FLIP-N-LOK信号连接器此产品资料仅可在桌面端浏览。
