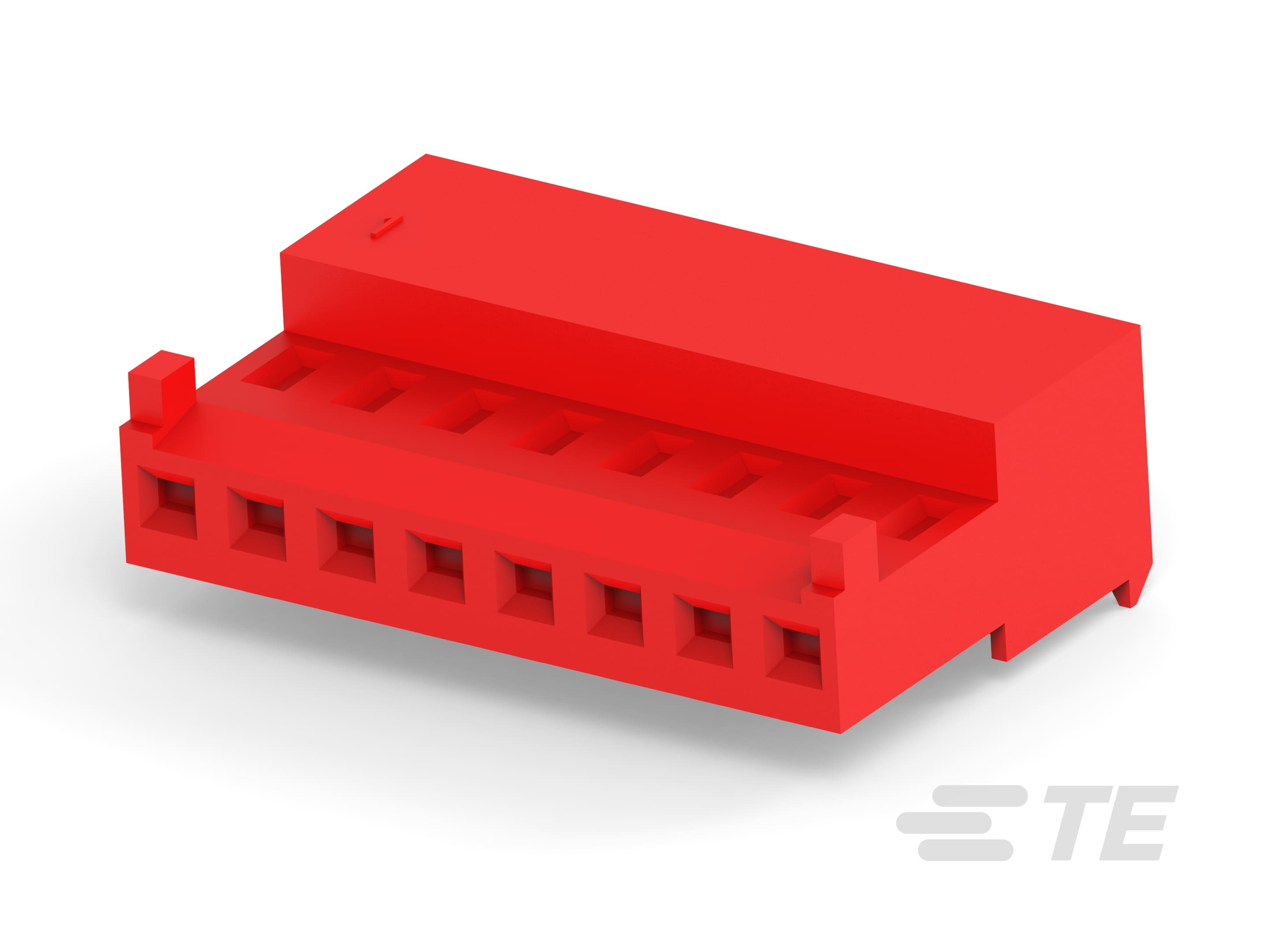

Nylon Gold Plated Receptacle: 2.54 mm, with Mating Alignment, MTA 100

请查看产品文档或联系我们以了解最新的机构审批信息。

• 与分离式电线类型兼容  绞线

• 连接器产品类型  连接器组件

• 连接器和壳体类型  母端

• 连接器系统  线到板

• 插入力类型  正常

• 可密封  否

• 连接器和端子端接到  电线和电缆

• 端子预装  Yes

• 腔数  2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 14, 15, 16

• 位数  2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 14, 15, 16

• 行数  1

• 工作电压 (VAC) 250

• 主要产品颜色  白色, 红色, 绿色, 蓝色, 黑色

• 端子底板材料  镍

• 端子类型  母端

• 导线端子端接区域电镀材料  锡

• 端子接触部电镀材料  金 (Au), 钯镍打底镀金

• 壳体内的端子定位力  带有

• 端子额定电流（最大值） (A) 5, 7

• 线缆端接方法  绝缘刺破 (IDC)

• 壳体内的端子定位器类型  锁定枪

• 接合对准  带有

• 接合对准类型  极化

• 接合固定  带有

• 接合固定类型  锁定斜坡

• 连接器安装类型  电缆安装（自由悬挂）

• 外壳材料  尼龙, 尼龙 6/6

• 中心线（间距）  2.54 mm [ .1 in ]

• 连接器长度 (mm) 5.08, 7.62, 10.16, 12.7, 15.24, 17.78, 20.32, 22.86, 25.4, 27.94, 30.48, 35.56, 38.1, 40.64

• 连接器长度 (in) .2, .3, .4, .5, .6, .7, .8, .9, 1, 1.1, 1.2, 1.4, 1.5, 1.6

• 线径 (AWG) 22, 24, 26, 28

• 兼容的绝缘直径（最大值）  1.52 mm [ .06 in ]

• 连接器宽度 (mm) 6.99, 7.75, 13.21

• 连接器宽度 (in) .275, .305, .52

• 连接器高度 (mm) 6.99, 13.21

• 连接器高度 (in) .275, .52

• 线径 (mm²) .2, .08 – .09, .12 – .15, .3 – .4

• 工组温度范围  -55 – 105 °C [ -67 – 221 °F ]

• 屏蔽  否

• 电路应用  Signal

• 与已批准的标准产品兼容  UL E28476

• UL 等级  获得认可

• CSA 等级  LR 7189

• 与机构/标准产品兼容  CSA, UL

• UL 阻燃性等级  UL 94V-0, UL 94V-2

• 封装方法  Bag, Box, 包装, 盒和纸箱, 胶带, 袋/盒

• 封装数量  250, 500, 1000
