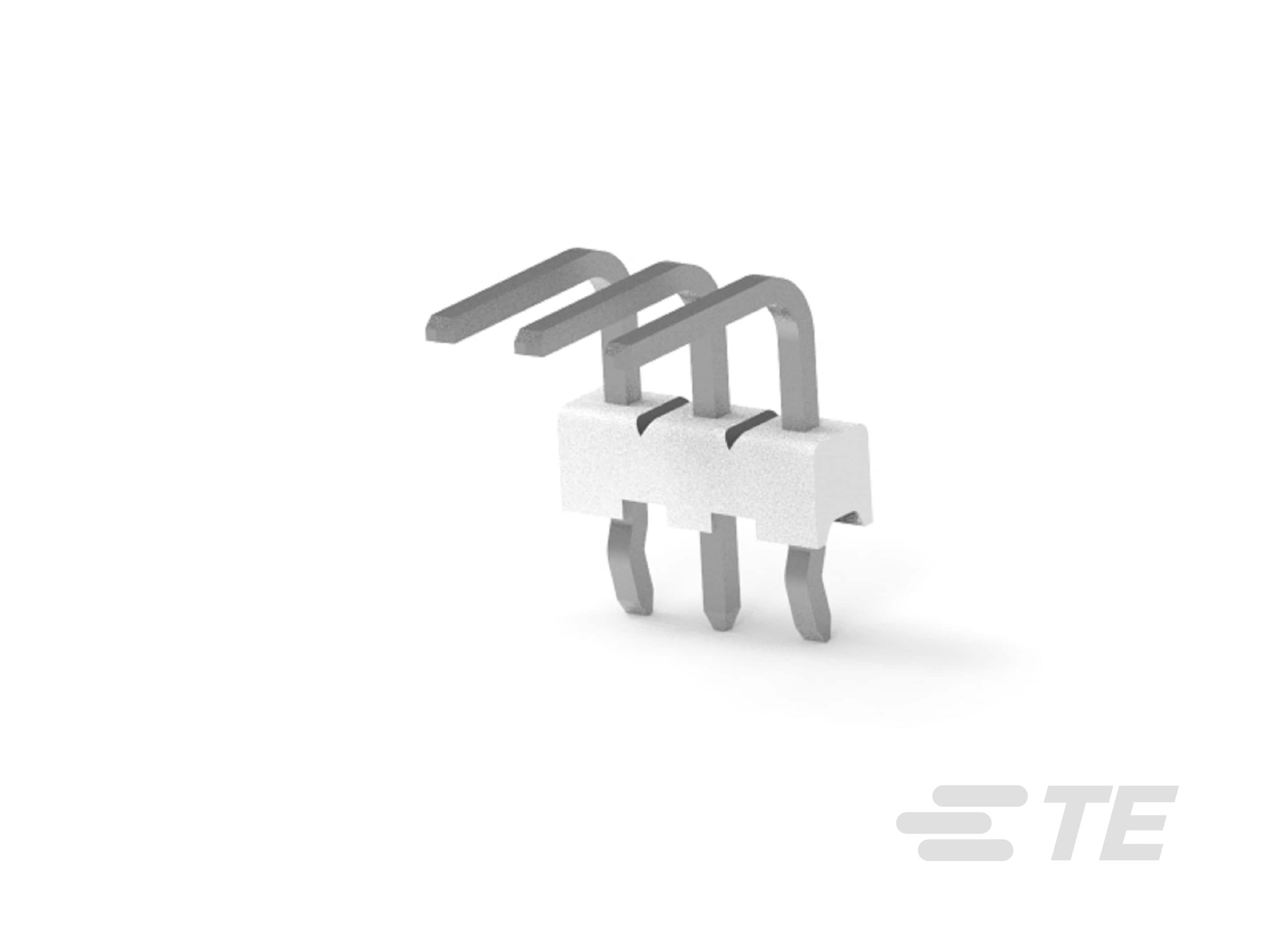

PCB Header, Right Angle, Polyester, 2.54 mm

请查看产品文档或联系我们以了解最新的机构审批信息。

• PCB 连接器类型  PCB 安装接头

• 连接器系统  线到板

• 接头类型  分离

• 可密封  否

• 连接器和端子端接到  印刷电路板

• 连接器产品类型  连接器组件

• 列数  2, 5, 6, 10, 14

• 装载位置数量  4

• PCB 安装方向  直角

• 位数  2, 5, 6, 10, 14

• 行数  1

• 工作电压 (VAC) 250

• 连接器外形  窄

• 主要产品颜色  土黄色

• 端子接触部长度  6.6 mm [ .26 in ]

• PCB 端子端接区域电镀材料厚度  3.81 – 8.89 µm [ 150 – 350 µin ]

• PCB 端子端接区域电镀材料表面涂层  哑光

• 接合方柱尺寸  .64 mm [ .025 in ]

• 端子基材  铜合金

• 端子接合区域电镀材料厚度  3.81 µm [ 150 µin ]

• PCB 端子端接区域电镀材料  锡

• 端子底板材料  镍

• 端子布局  直插式

• 端子接触部电镀材料表面涂层  哑光

• 端子形状和构造  正方形

• 端子底板材料厚度  1.27 µm [ 50 µin ]

• 端子接触部电镀材料  锡 (Sn)

• 端子类型  插针

• 端子额定电流（最大值） (A) 5

• 方形端接柱体和尾部尺寸  .64 mm [ .025 in ]

• 端接柱体和尾部长度 (mm) 2.79

• 端接柱体和尾部长度 (in) .109, .11

• PCB 端接方法  通孔 - 焊接

• PCB 安装固定类型  固定支脚

• 接合固定  不带

• 面板安装特性  不带

• 接合对准类型  极化

• PCB 安装固定  不带, 带有

• PCB 安装对准  不带

• 连接器安装类型  板安装

• 接合对准  不带, 带有

• 外壳材料  聚酯 GF

• 中心线（间距）  2.54 mm [ .1 in ]

• PCB 厚度（建议）  1.6 mm [ .063 in ]

• 连接器长度 (mm) 4.78, 12.4, 14.94, 25.1, 35.26

• 连接器长度 (in) .188, .488, .588, .988, 1.388

• 连接器高度 (mm) 6.6, 6.65

• 连接器高度 (in) .262

• 连接器宽度  8.94 mm [ .352 in ]

• 工组温度范围  -55 – 105 °C [ -67 – 221 °F ]

• 电路应用  Signal

• 与已批准的标准产品兼容  CSA LR7189, UL E28476

• 与机构/标准产品兼容  CSA, UL

• UL 阻燃性等级  UL 94V-0

• 封装数量  250, 500

• 封装方法  Bag, Box, Carton

• 已忽略的装载位置  4

• 阻止位置数量  1
