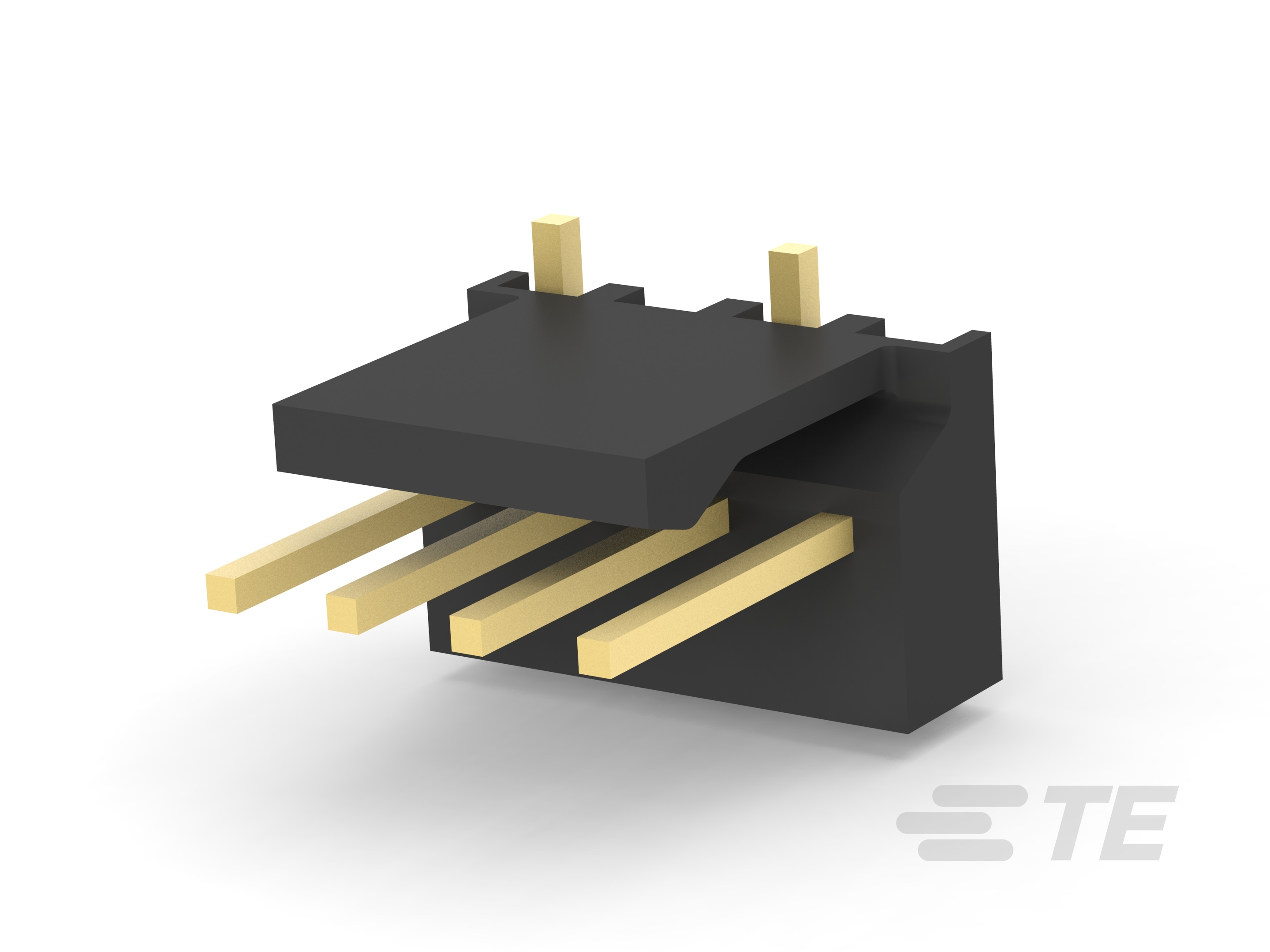

PCB Header: Nylon, Right Angle, Surface Mount, MTA 100

请查看产品文档或联系我们以了解最新的机构审批信息。

• PCB 连接器类型  PCB 安装接头

• 连接器系统  线到板

• 接头类型  部分带罩

• 可密封  否

• 连接器和端子端接到  印刷电路板

• 连接器产品类型  连接器组件

• PCB 安装方向  直角

• 位数  4, 8

• 行数  1

• 工作电压 (VDC) 250

• 工作电压 (VAC) 250

• 主要产品颜色  黑色

• 端子底板材料  镍

• 端子布局  直插式

• 端子接触部长度  7.37 mm [ .29 in ]

• PCB 端子端接区域电镀材料厚度  3.81 – 6.35 µm [ 150 – 250 µin ]

• 端子接触部电镀材料表面涂层  哑光

• PCB 端子端接区域电镀材料表面涂层  哑光

• 接合方柱尺寸  .64 mm [ .025 in ]

• 端子底板材料厚度  1.27 µm [ 50 µin ]

• 端子基材  铜合金

• 端子接合区域电镀材料厚度 (µm) 3.81, 3.81 – 6.35

• 端子接合区域电镀材料厚度 (µin) 150, 150 – 250

• PCB 端子端接区域电镀材料  锡

• 端子接触部电镀材料  锡 (Sn)

• 端子类型  插针

• 端子额定电流（最大值） (A) 5

• 方形端接柱体和尾部尺寸  .64 mm [ .025 in ]

• PCB 端接方法  表面贴装

• 接合固定  带有

• 面板安装特性  不带

• 接合对准类型  极化

• 接合固定类型  摩擦锁定

• PCB 安装固定  不带

• PCB 安装对准  不带

• 连接器安装类型  板安装

• 接合对准  带有

• 外壳材料  尼龙, 尼龙 4/6

• 中心线（间距）  2.54 mm [ .1 in ]

• PCB 厚度（建议） (mm) .25, 1.6

• PCB 厚度（建议） (in) .01, .063

• 连接器长度 (mm) 10, 10.16

• 连接器长度 (in) .393, .4

• 连接器宽度  6.35 mm [ .25 in ]

• 连接器高度 (mm) 8.81, 10.67

• 连接器高度 (in) .347, .42

• 工组温度范围  -55 – 105 °C [ -67 – 221 °F ]

• 电路应用  Signal

• 与已批准的标准产品兼容  UL E28476

• 与机构/标准产品兼容  UL

• UL 阻燃性等级  UL 94V-0

• 封装数量  225

• 封装方法  Reel
