通过电源连接器解决方案简化布线和维护
MTA 156连接器为使用18-26 AWG离散线缆或排线的应用提供可靠的导线端接。它们采用绝缘位移(IDC)技术实现无需剥线的大规模端接，提供2-24针规格并具有可堆叠、防反插的设计。选项包括封闭式、直通式、锁紧斜面和极化卡舌。这些连接器支持单根或批量导线端接PVC绝缘导线，从而降低劳动力成本。MTA 156插座采用阻燃热塑性塑料制造，提供直式或直角端子柱配置，具有平面摩擦锁或带防护罩款式。
产品特性
MTA-156连接器与插座及SL-156和SL-156大绝缘(LID)接触件与外壳
| MTA-156 | SL-156 | SL-156 (LID) | |
| 中心距(mm)/(in) | 3.96/0.156 | 3.96/0.156 | 3.96/0.156 |
| 接触端子 | IDC | 压接 | 压接 |
| 线对线选项 | 是 | 否 | 否 |
| 针数 | 2-24 | 1-24、2-10** | 2-24 |
| 线径(AWG) | 16-18 | 24-18 | 24-16 |
| 导线绝缘直径最大值 | 0.095*2.4 |
0.105*2.67 |
0.112*2.84 |
| 额定电流(A) | 7 | 10 | 10 |
| 最大额定电压(VAC) | 600 | 250 | 250 |
| 工作温度范围(°C) | -55至+105 | -25至+105 | -25至+105 |
| UL阻燃等级 | V-0、V-2 | V-0 | V-0 |
| 替换接触件 | 是 | 是 | 是 |
*每次端接一个位置时
**带板面锁扣

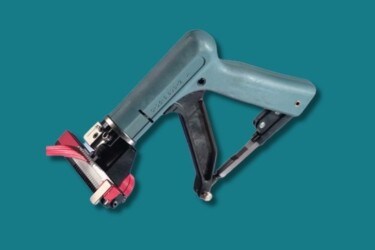

这个简短且内容丰富的视频演示了如何正确使用 TE 手动工具 (pn# 58074-1) 压接 MTA 连接器。该视频还详细介绍了如何清除因操作员错误导致出现的堵塞。
