请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-

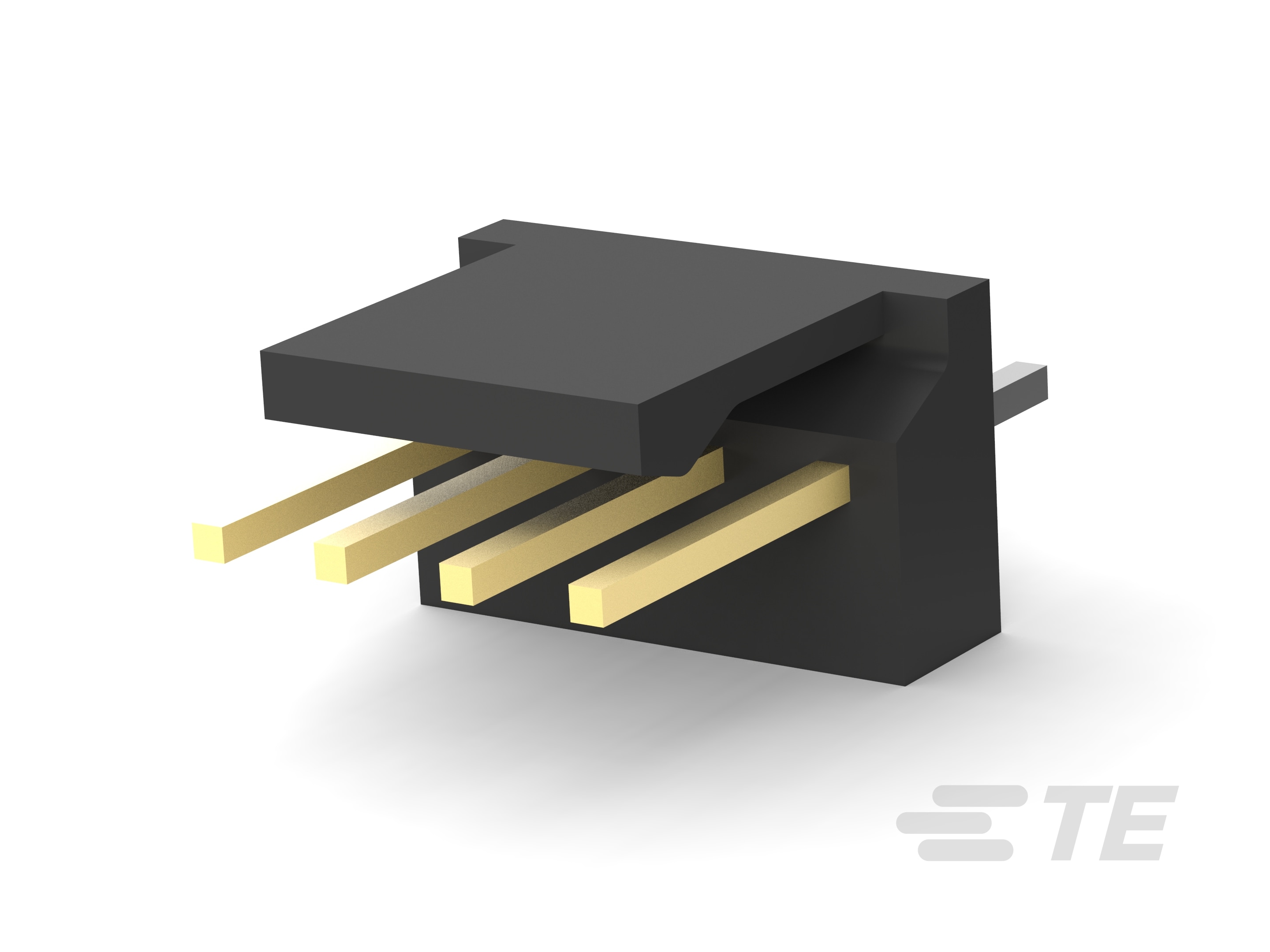

PCB 连接器类型
PCB 安装接头
-
连接器系统
线到板
-
接头类型
部分带罩
-
可密封
否
-
连接器和端子端接到
印刷电路板
-
连接器产品类型
连接器组件
结构特性
-
列数
2 | 4 | 6 | 9
-
PCB 安装方向
垂直
-
位数
2 | 3 | 4 | 5 | 6 | 8 | 9 | 10 | 12
-
行数
1
接触件特性
-
端子底板材料
镍
-
端子布局
直插式
-
端子接触部长度 (mm)
7.37 | 7.49
-
端子接触部长度 (in)
.29 | .295
-
PCB 端子端接区域电镀材料厚度 (µm)
3.81 – 6.3 | 3.81 – 8.89 | 3.81
-
PCB 端子端接区域电镀材料厚度 (µin)
150 – 250 | 150 | 150 – 350
-
PCB 端子端接区域电镀材料表面涂层
亮光 | 哑光
-
接合方柱尺寸
.64 mm [ .025 in ]
-
端子形状和构造
正方形
-
端子底板材料厚度
1.27 µm [ 50 µin ]
-
端子基材
铜合金
-
PCB 端子端接区域电镀材料
锡 | 锡铅
-
端子接触部电镀材料
金 (Au) | 锡 (Sn)
-
端子接触部电镀材料表面涂层
亮光 | 哑光
-
端子接合区域电镀材料厚度 (µm)
.381 | .76 | 3.81 – 6.3 | 3.81
-
端子接合区域电镀材料厚度 (µin)
15 | 30 | 150 | 150 – 250
-
端子类型
插针
-
端子额定电流（最大值） (A)
5
端接特性
-
方形端接柱体和尾部尺寸
.64 mm [ .025 in ]
-
端接柱体和尾部长度 (mm)
2.69 | 3.43
-
端接柱体和尾部长度 (in)
.106 | .135
-
PCB 端接方法
通孔 - 焊接
机械附件
-
面板安装特性
不带
-
接合对准类型
极化
-
接合固定类型
摩擦锁定
-
PCB 安装对准
不带
-
接合固定
不带 | 带有
-
PCB 安装固定
不带
-
连接器安装类型
板安装
-
接合对准
带有
壳体特性
-
中心线（间距）
2.54 mm [ .1 in ]
-
外壳材料
PA 66 GF20 | 尼龙 4/6
尺寸
-
PCB 厚度（建议） (mm)
.25 | 1.57 | 1.6
-
PCB 厚度（建议） (in)
.01 | .062 | .063
-
连接器长度 (mm)
5.08 | 7.62 | 10.16 | 10.31 | 14.94 | 19.69 | 22.86
-
连接器长度 (in)
.2 | .3 | .4 | .406 | .6 | .775 | .9
-
连接器宽度 (mm)
5.71 | 6.35
-
连接器宽度 (in)
.225 | .25
-
连接器高度 (mm)
8.81 | 10.03 | 10.66 | 13.97
-
连接器高度 (in)
.34 | .395 | .42 | .55
使用环境
-
工组温度范围
-55 – 105 °C [ -67 – 221 °F ]
行业标准
-
与已批准的标准产品兼容
CSA LR7189 | UL E28476
-
与机构/标准产品兼容
CSA | UL
-
UL 阻燃性等级
UL 94V-0
包装特性
-
封装数量
25 | 38 | 57 | 114 | 500 | 4500 | 5000
-
封装方法
Bag | Box | Carton | Tube | 包装
