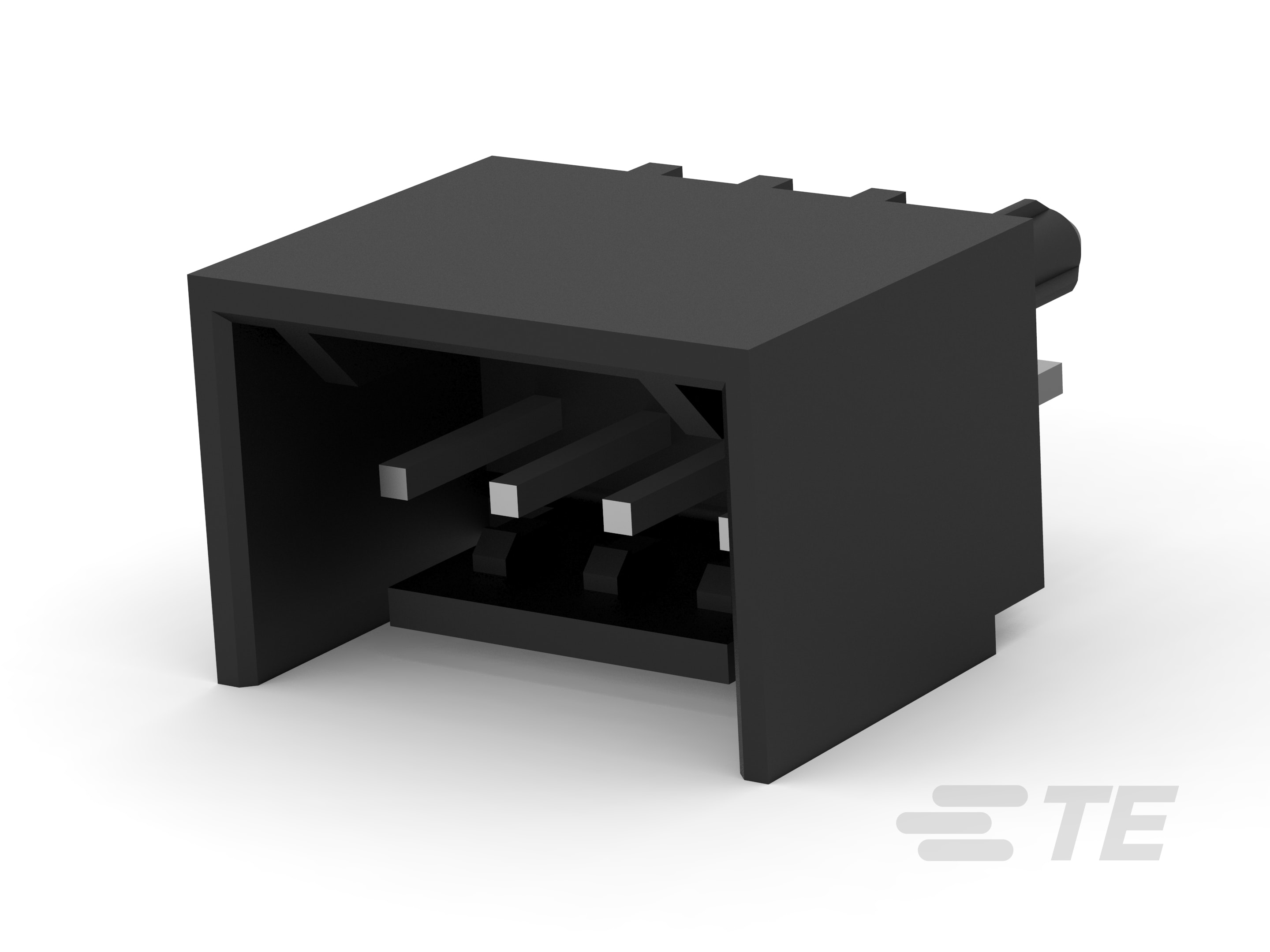

Polyester Vertical PCB Header: 2.54mm, Shrouded, MTA 100

请查看产品文档或联系我们以了解最新的机构审批信息。

• PCB 连接器类型  PCB 安装接头

• 连接器系统  线到板

• 接头类型  全部带罩

• 可密封  否

• 连接器和端子端接到  印刷电路板

• 连接器产品类型  连接器组件

• 列数  4

• PCB 安装方向  垂直

• 位数  2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 14

• 行数  1

• 工作电压 (VAC) 250

• 主要产品颜色  黑色

• 端子底板材料  镍

• 端子布局  直插式

• 端子接触部长度  5.1 mm [ .2 in ]

• PCB 端子端接区域电镀材料厚度 (µm) .762, 3.81 – 6.3, 3.81 – 6.35

• PCB 端子端接区域电镀材料厚度 (µin) 30, 150 – 250, 150 – 350

• 端子接触部电镀材料表面涂层  亮光, 哑光

• PCB 端子端接区域电镀材料表面涂层  哑光

• 接合方柱尺寸  .64 mm [ .025 in ]

• 端子形状和构造  正方形

• 端子底板材料厚度  1.27 µm [ 50 µin ]

• 端子基材  磷青铜, 铜合金

• 端子接合区域电镀材料厚度 (µm) .76, 3.81, 3.81 – 6.3

• 端子接合区域电镀材料厚度 (µin) 30, 150, 150 – 250

• PCB 端子端接区域电镀材料  金, 锡

• 端子接触部电镀材料  金 (Au), 锡 (Sn)

• 端子类型  插针

• 端子额定电流（最大值） (A) 5

• 方形端接柱体和尾部尺寸  .64 mm [ .025 in ]

• 端接柱体和尾部长度 (mm) 3.55, 3.56

• 端接柱体和尾部长度 (in) .14

• PCB 端接方法  通孔 - 焊接

• PCB 安装固定类型  公端, 钉子

• PCB 安装对准类型  定位柱, 钉子

• 接合固定  带有

• 面板安装特性  不带

• 接合对准类型  极化

• 接合固定类型  摩擦锁定

• PCB 安装固定  不带, 带有

• PCB 安装对准  不带, 带有

• 连接器安装类型  板安装

• 接合对准  带有

• 外壳材料  聚酯, 聚酯 GF

• 中心线（间距）  2.54 mm [ .1 in ]

• PCB 厚度（建议） (mm) 1.57, 1.6

• PCB 厚度（建议） (in) .062, .063

• 连接器长度 (mm) 7.21, 9.75, 11.76, 12.29, 12.3, 14.83, 17.37, 19.91, 22.45, 24.99, 27.53, 30.07, 32.61, 35.15, 50.8

• 连接器长度 (in) .284, .384, .463, .484, .584, .684, .784, .884, .984, 1.084, 1.184, 1.284, 1.384, 2

• 连接器长度 (in) .284, .384, .463, .484, .584, .684, .784, .884, .984, 1.084, 1.184, 1.284, 1.384, 2

• 连接器宽度  7.95 mm [ .313 in ]

• 连接器高度  10.41 mm [ .41 in ]

• 工组温度范围  -55 – 105 °C [ -67 – 221 °F ]

• 电路应用  Signal

• 与已批准的标准产品兼容  CSA LR7189, UL E28476

• 与机构/标准产品兼容  CSA, UL

• UL 阻燃性等级  UL 94V-0

• 封装数量  500, 750, 875, 895, 1000, 1500, 1750, 2000

• 封装方法  Bag, Box, Carton, 包装, 零散零件
