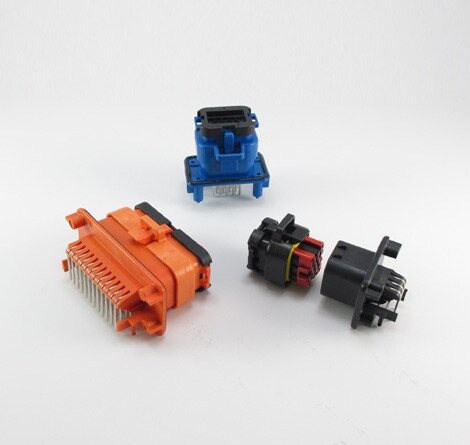

AMPSEAL 连接器概述和装配说明（英文版）
了解如何借助 AMPSEAL 连接器提高连接可靠性
我们致力于持续推动用于工业和商用车辆的密封、高性能连接器创新。我们的 AMPSEAL 连接器经过精心设计，可在严苛环境中提供安全、易用且可靠的线对板连接，并能够在高振动和极端温度条件下提供长期耐用性。作为我们持续改进承诺的一部分，我们通过 AMPSEAL 强固型接头为 AMPSEAL 连接器产品组合引入新功能。这些增强型 PCB 安装接头现在在四个角都带有 M3 金属衬套，可提供集成安全功能，从而提高了可靠性、安全配接和抗机械应力能力。这些接头坚固且易于集成，可提供更高水平的抗振性和机械强度。
新产品特性
AMPSEAL 强固型接头
- 增强的安全模块：M3 金属衬套增强了接头的机械稳定性和抗振性。
- 可提高稳健性的新功能：更坚固的 PCB 安装，减轻了电气连接压力。
- 易于使用的设计：与标准 AMPSEAL 连接器插座和附件完全配接，可实现无缝集成。
- 针对 AMPSEAL 连接器制定全球螺钉标准，以大幅减少开裂和其他问题
主要优势：
AMPSEAL 连接器
为何选择适用于严苛环境的 AMPSEAL 连接器？
AMPSEAL 连接器因其高密封性能、耐极端温度（-40°C 至 +125°C）以及能够耐受严苛的工业应用环境而脱颖而出。这款新型 M3 强固型接头通过提供增强的耐用性和安全插接能力，进一步巩固了 TE 在高性能 PCB 连接器领域的领导地位。
- 适用于严苛环境的密封性 – 防水、防尘和防潮等级达到 IP67。
- 高抗振性 – 专为实现安全稳定的线对板连接而设计。
- 易于使用 – 集成式锁闩和楔形锁紧装置能够提供快速安全的插接。
- 增强的安全模块 – M3 金属衬套可防止错配并提高了稳定性。
- 设计创新 – 新功能提高了稳健性，延长了产品使用寿命。
- 可靠的 TE Connectivity 质量 – 专为工业和商业运输应用而设计。
主要特性：
AMPSEAL 连接器
| 特性 | 详细信息 |
|---|---|
| 端子尺寸 |
1.3 mm（镀金端子最大电流达 17A，镀锡端子最大电流达 8A） |
| 线径范围 |
16-24 AWG (1.25-0.50 mm²) |
| 型腔排列方式 | 8、14、23 和 35 位 |
| 安装选项 | PCB 安装 – 提供垂直和直角版本 |
| 密封和保护 | 防尘、防水和防潮等级达到 IP67 |
| 外壳材料 | 高性能热塑性塑料 |
| 安全模块 | 集成式 M3 金属衬套，可提供可靠且安全的插接 |
| 易于使用的安装 | 集成式锁闩和楔形锁紧装置，可实现快速连接 |
| 电线/插接密封件 | 硅橡胶 |
| 外罩 | 玻璃填充 PBT |
| 锁定楔 | PBT |
AMPSEAL 系列尺寸
| 型腔 | AMPSEAL 插头 | AMPSEAL 接头 | |||||
|---|---|---|---|---|---|---|---|
| 总长度 A |
总高度 B |
总宽度 C |
总直线长度 D |
总高度 E |
总宽度 F |
总直角长度 G |
|
| 8 | 1.32 (33.6) | 1.36 (34.6) | 1.08 (27.4) | 1.35 (34.3) | 1.26 (32.1) | 1.61 (40.8) | 1.49 (37.9) |
| 14 | 1.32 (33.6) |
1.36 (34.6) |
1.39 (35.4) | 1.35 (34.3) | 1.26 (32.1) | 1.92 (48.8) | 1.49 (37.9) |
| 23 | 1.32 (33.6) | 1.36 (34.6) | 1.87 (47.4) | 1.35 (34.3) | 1.26 (32.1) | 2.39 (60.8) | 1.49 (37.9) |
| 35 | 1.32 (33.6) | 1.36 (34.6) | 2.50 (63.4) | 1.35 (34.3) | 1.26 (32.1) | 3.03 (76.9) | 1.49 (37.9) |
实际应用：
AMPSEAL 连接器
AMPSEAL 连接器产品组合现在在 AMPSEAL M3 强固型接头中引入了新功能，可为以下应用提供安全、易用且坚固的解决方案：
- 汽车和运输：重型卡车、公共汽车、电动汽车和乘用车。
- 农业与建筑：农业设备、叉车、挖沟机和货物搬运机的控制模块。
- 特种车辆和两轮车：应急车辆、高尔夫球车、越野休闲车。
- 工业设备：配电箱、便携式发电机、智能工厂自动化和远程信息处理系统。
1.3
可使用尺寸为 1.3 mm 的端子（镀金端子可达 17 安培，镀锡端子可达 8 安培）
16-24
AWG (1.25-0.20 mm²)
AMPSEAL (1.3 mm) 端子压接说明（英文版）
常见问题解答 - FAQ
AMPSEAL 连接器
问：这款新型 AMPSEAL 强固型接头如何提高安全性？
答：这款 AMPSEAL 强固型接头集成了一个安全模块，四个角都带有 M3 金属衬套，可防止错配，减轻 PCB 安装压力并增强抗振性。
问：与标准 AMPSEAL 接头相比，AMPSEAL 强固型接头有哪些新功能？
答：这款 AMPSEAL 强固型接头包括一些新功能，例如增强了 PCB 稳健性、改进了机械安全性以及与标准 AMPSEAL 插座无缝兼容。
问：在我的设计中使用 AMPSEAL 强固型接头有多容易？
答：AMPSEAL 强固型接头设计为易于安装，具有集成的锁闩、楔形锁紧装置和标准插座配接功能，是 AMPSEAL 连接器应用的简单直接升级版本。
问：AMPSEAL M3 强固型接头是否与现有的 AMPSEAL 连接器插座兼容？
答：兼容，这款 AMPSEAL M3 接头与标准 AMPSEAL 连接器插座和附件完全兼容，可无缝集成到现有设计中。
