概述和装配说明（英文版）
DEUTSCH DT 系列
坚固、可靠且经过实地验证
我们的德驰 DT 连接器提供经过实地验证的可靠性和耐用品质。DT 的设计优势包括可选的法兰安装、多位数排列及设计灵活性。连接器采用具有宽工作温度范围的热塑性外壳以及硅胶材质的后部导线和接口密封件，因而可以经受极端温度和湿度条件的考验。
DEUTSCH DT - 如何选择合适的零件？
DEUTSCH DT 选型指南
我们整理了 DEUTSCH DT 连接器的交互式视图。我们列出了必需和可选组件，以帮助您选择构建连接器所需的全部零件。下载选型指南，然后单击各个组件以访问产品页面。

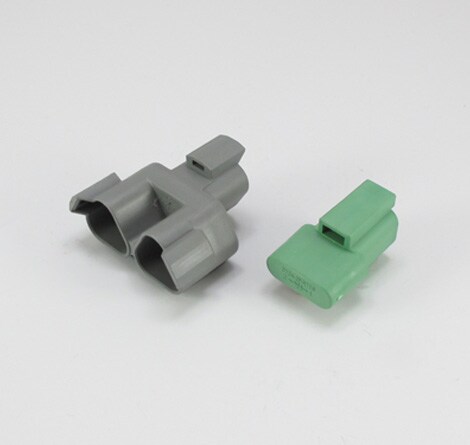

DEUTSCH DT 系列连接器
产品特性
- 可使用 16 号端子（13 安培）
- 14-20 AWG (2.50-0.50 mm2)
- 2、3、4、6、8 和 12 孔位可供选择

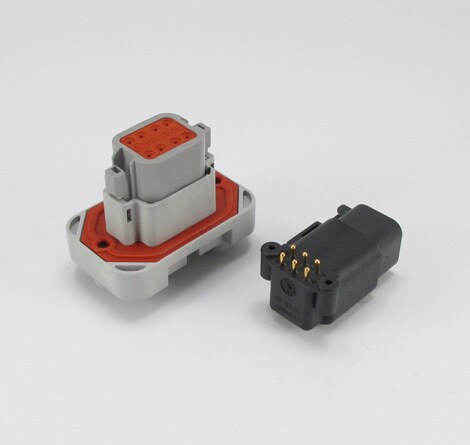

- 直插式、法兰或 PCB 安装
- 矩形热塑性外壳
- 通过集成锁扣对配
- 楔形锁紧装置可确保端子装配到位并增强保持力

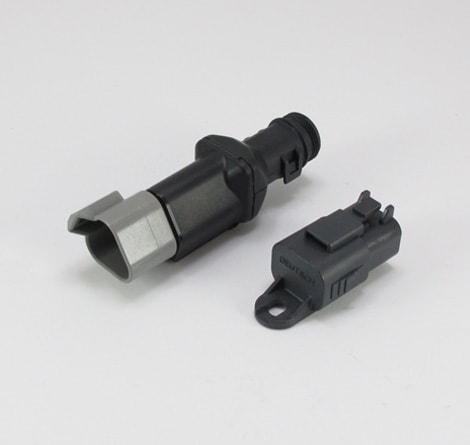

- 可用附件：连接器尾盖、防护罩、防尘帽、密封圈、安装卡箍
材料规格
- 垫圈：硅橡胶
- 插入固定器：热塑塑料
- 插座表面密封：硅橡胶
- 外壳：热塑塑料
- 楔形锁紧器：热塑塑料
性能规格
DEUTSCH 电连接器能够经受住需要先进性能的工业市场常见的严苛环境挑战。必须使用正确的零件、程序和工具。
- 温度：在额定电流下连续工作温度范围为 -55° C 至 +125° C。
- 耐用性：插入和拔出 100 次后，无电气或机械缺陷。
- 振动：三个相互垂直的平面各自在 10 至 2,000 Hz 的频率下承受 20 G 的正弦振动后，均无解锁或脱开情况，且均未出现任何机械或物理损伤。无超过 1 微秒的电气中断。
- 物理冲击：在三个相互垂直的平面中的每个平面上承受 50G 物理冲击期间或之后，没有出现解锁、脱开或其他不满意的结果。无超过 1 微秒的电气中断。MIL-STD 202，方法 213，条件“C”。
- 流体阻力：连接器在暴露于工业应用中使用的大多数流体中时未出现任何损伤。
- 绝缘电阻：最小 1000 兆欧姆 (25°C)
- 防潮性：只要接线和插接正确，连接器在三英尺深的水下不会出现电气质量下降或电流泄漏的情况。
- 介质耐电压：在 1500 VAC 时漏电流小于 2 毫安。
- 热循环：在 -55°C 至 +125°C 这一温度范围内经受 20 个测试周期后，无开裂、剥落或泄漏情况。
压接说明（英文版）
DEUTSCH 端子
DEUTSCH DT 卡扣式后盖连接器
密封性能增强
-
了解有关 DEUTSCH DT 卡扣式后盖连接器的信息
我们的 DEUTSCH DT 2 和 3 位卡扣式后盖连接器为深受信赖的该连接器系列提供了新的选择。深受行业信赖的 DEUTSCH DT 连接器系列中融入了新型创新卡扣式后盖设计，该设计久经考验，是未来用于卡车、大巴、工程机械和农用车辆等严苛环境应用以及其他需要保护环境的市场的理想之选。
DEUTSCH DT 系列尺寸
| 型腔 | DT 插头 | DT 插座 | ||||
|---|---|---|---|---|---|---|
| 总长度 A | 总高度 B | 总宽度 C | 总长度 D | 总高度 E | 总宽度 F | |
| 2 | 1.118 (28.4) |
0.628 (15.95) |
0.591 (15.01) | 1.708 (43.38) |
0.670 (17.02) |
0.675 (17.15) |
| 3 | 1.118 (28.4) | 0.934 (23.72) | 0.718 (18.23) | 1.698 (43.13) |
0.973 (24.71) |
0.832 (21.13) |
| 4 | 1.218 (30.94) | 0.724 (18.39) | 0.716 (18.19) |
1.808 (45.92) |
0.776 (19.71) |
0.820 (20.83) |
| 6 | 1.218 (30.94) | 0.891 (22.63) | 0.716 (18.19) | 1.808 (45.92) | 0.951 (24.160) |
0.820 (20.83) |
| 8 | 1.217 (30.91) | 0.776 (19.71) | 1.465 (37.21) |
1.798 (45.67) |
1.000 (25.40) |
1.435 (36.45) |
| 12 | 1.218 (30.94) | 0.716 (18.19) | 1.575 (40.01) |
1.808 (45.92) |
0.876 (22.25) |
1.597 (40.56) |
