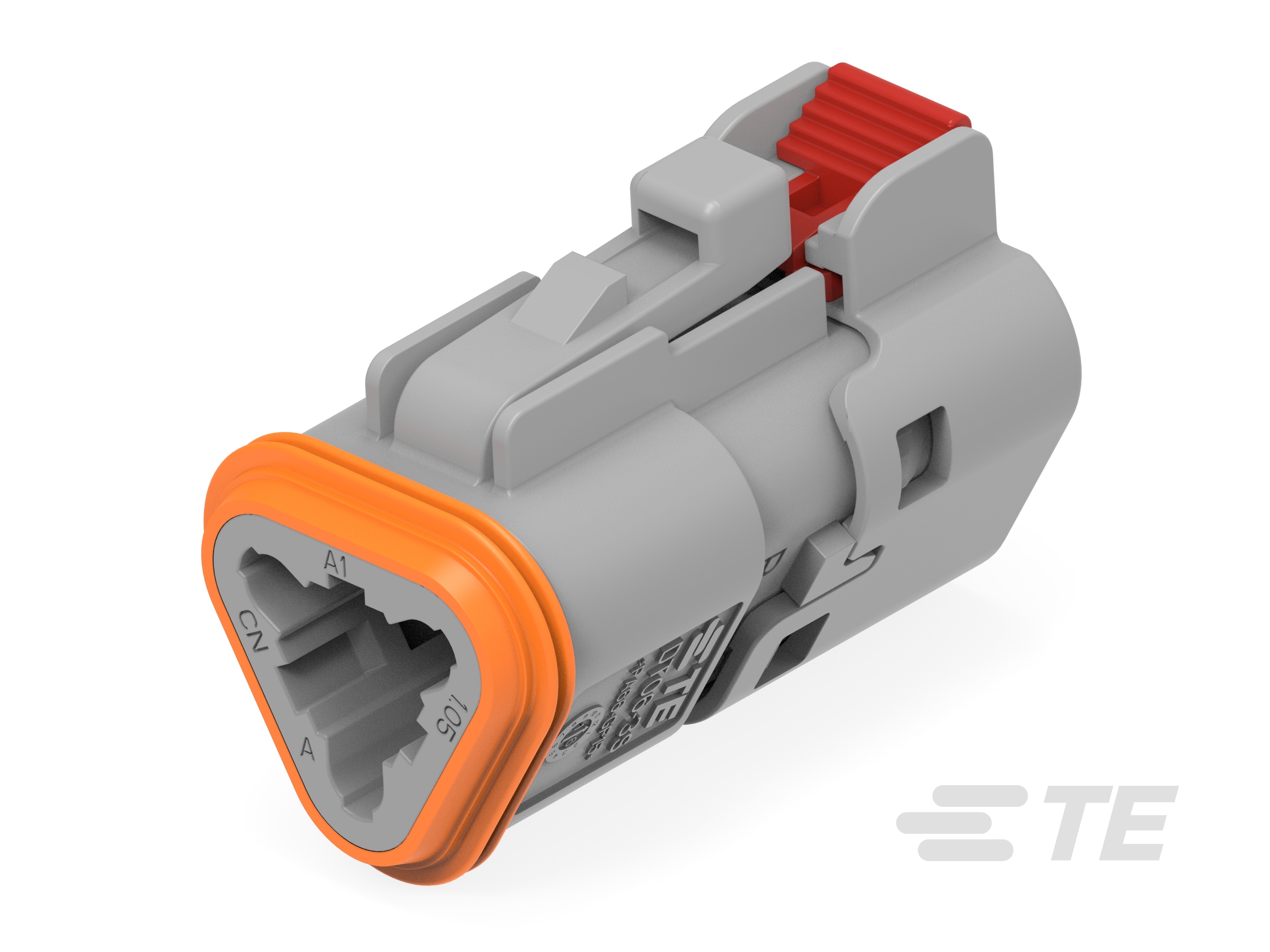

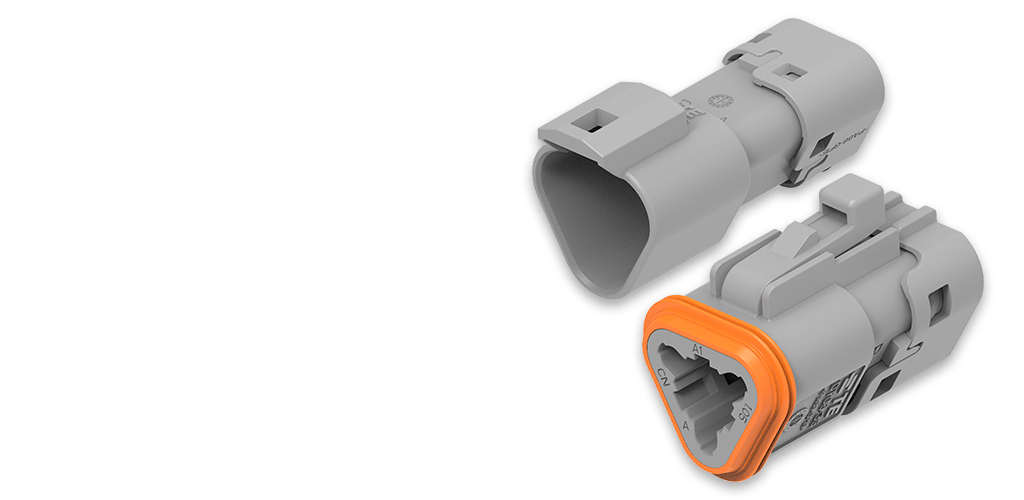

DEUTSCH DT Snap Cap Connectors

请查看产品文档或联系我们以了解最新的机构审批信息。

• 连接器形状  三角形, 矩形

• 连接器系统  线到线

• 连接器和壳体类型  公端子护套, 母端子护套

• 可密封  是

• 连接器和端子端接到  电线和电缆

• 主要锁定特性  外壳集成

• 混合型连接器  否

• 连接器密封件代码  E 密封件, N 密封件

• 位数  2, 3

• 行数  1, 2

• 空白孔位  0

• 工作电压 (VAC) 250

• 工作电压 (VDC) 250

• 标称电压架构 (V) 250

• 出线角度  180°

• 主要产品颜色  灰色, 黑色

• 端子类型  插座, 插针

• 端子大小  尺寸 16

• 接合插针直径 (mm) 1.55, 1.59

• 接合插针直径 (in) .061, .063

• 端子额定电流（最大值） (A) 13

• 接合对准  带有

• 接合对准类型  极化, 极化

• 应力消除  不带, 按附件添加

• 连接器安装类型  电缆安装（自由悬挂）

• 端子位置保证  否

• 外壳材料  PA GF, PA66 GF15

• 中心线（间距） (mm) 5.46, 8.66

• 中心线（间距） (in) .215, .34

• 兼容的绝缘直径范围 (mm) 1.35 – 3.05, 2.23 – 3.68

• 兼容的绝缘直径范围 (in) .053 – .12, .088 – .145

• 行间距  7.5 mm [ .295 in ]

• 产品长度 (mm) 18.7, 31.2, 36.2, 41.94, 42.2, 45.93, 46.18, 56.67, 57.18

• 产品长度 (in) .736, 1.228, 1.425, 1.651, 1.661, 1.808, 1.818, 2.231, 2.251

• 产品宽度 (mm) 16.48, 16.6, 17.15, 17.34, 20.17, 21.13, 23.8

• 产品宽度 (in) .649, .654, .675, .683, .794, .832, .937

• 连接器高度 (mm) 15.77, 17.02, 17.1, 23.89, 24.71, 34.2

• 连接器高度 (in) .621, .67, .673, .94, .973, 1.35

• 工作温度（最大值）  125 °C [ 257 °F ]

• 工作温度范围  -55 – 125 °C [ -67 – 257 °F ]

• 电路应用  电源

• UL 阻燃性等级  UL 94V-0, 按照 UL-94 标准进行的 12mm 火焰测试

• IP 等级  IP68, IP6K9K

• 与机构/标准产品兼容  SAE J2030

• 封装方法  Box, 包装

• 封装数量  600, 800, 900, 950, 1000, 1200, 1600

• 能够保证连接器位置  否

• 可维修  是
