DEUTSCH DT Headers

DEUTSCH DT Headers-CAT-D487-H342
  • DEUTSCH
|
  • DEUTSCH DT

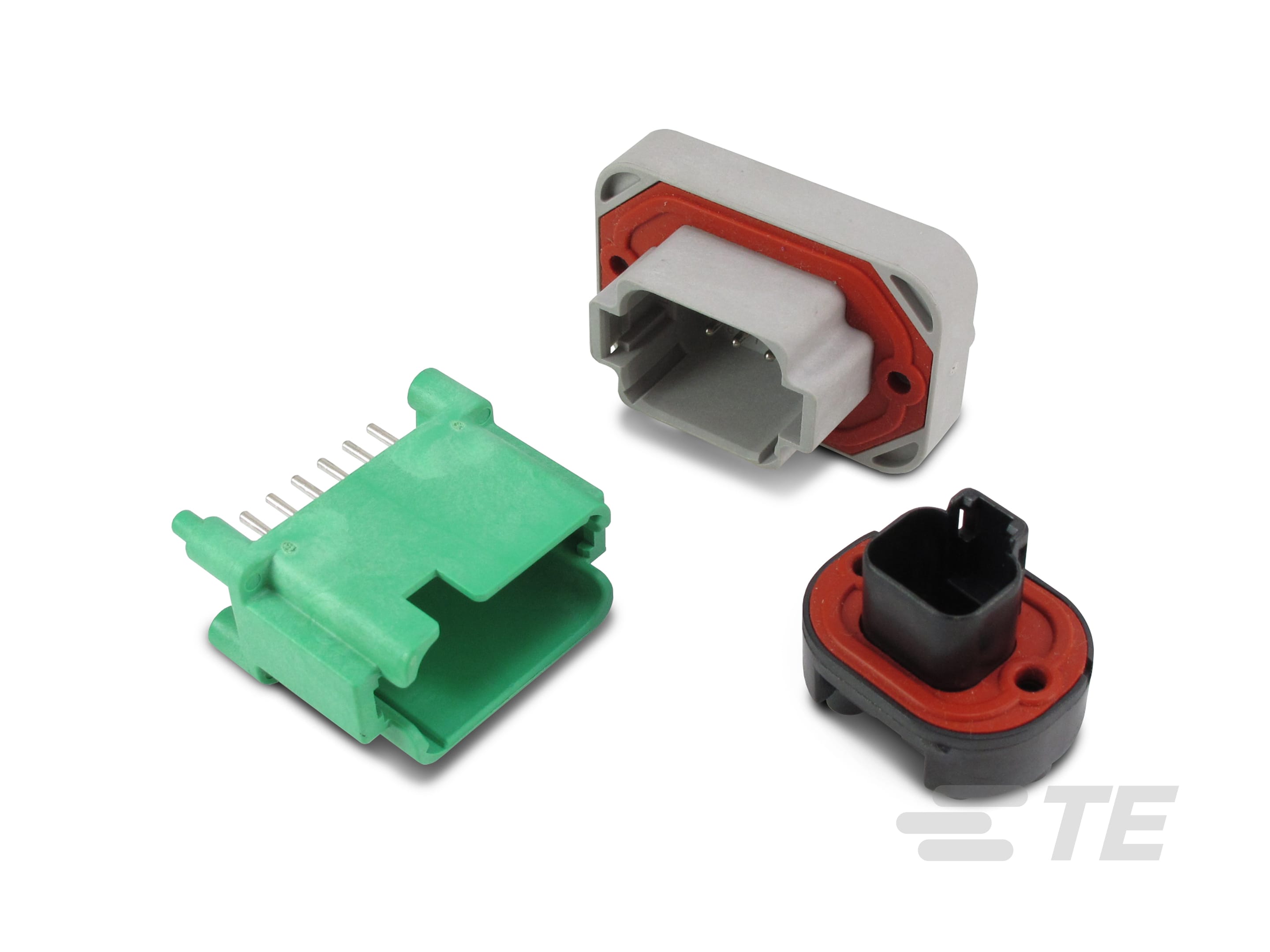

德驰 DT 板端连接器属于 PCB 连接器，提供 2、3、4、6、8 和 12 六种位数排列方式。它们提供 180°、90°、带法兰安装和无法兰安装结构。所有版本均使用德驰 16 号端子，额定载流能力为 13A。
更多 更少
联系我们

产品特性

  • PCB 安装方向 : 垂直 | 直角

  • 连接器系统 : 线到板 | 线到线

  • 位数 : 2 | 3 | 4 | 6 | 8 | 9 | 12 | 24 | 36 | 48

  • 行数 : 1 | 2

  • 中心线（间距） (mm): 1.45 | 4.33 | 4.45 | 5.46 | 9.12 | 10.16

  • 中心线（间距） (in): .171 | .175 | .215 | .359 | .4

概述

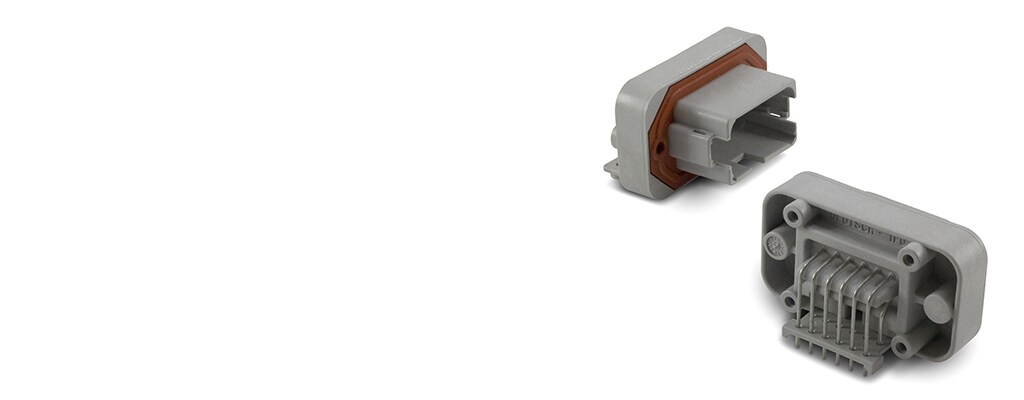

德驰 DT 板端连接器提供多种防呆设计选项。

德驰 DT 连接器概述

  • 可使用 16 号端子（13 安培）
  • 14-20 AWG (2.50-0.50 mm2)
  • 2、3、4、6、8 和 12 位位数排列方式
  • 直插式、法兰安装或 PCB 安装
  • 矩形热塑性外壳
  • 通过集成锁扣对配
  • 端子锁装置可确保端子装配到位并增强保持力
  • 可用附件：尾盖、橡胶护套、防尘帽、密封圈、安装卡片
  1. DEUTSCH DT 系列（中文）

TE DEUTSCH DT 连接器系列（包括 DT 、DTM 和 DTP 连接器）的教学视频。

TE DEUTSCH DT 连接器系列（包括 DT 、DTM 和 DTP 连接器）的教学视频。

其他德驰 DT 产品

  • 查看所有德驰 DT 产品

    德驰 DT 连接器提供经过实地验证的可靠性和耐用品质。DT 的设计优势包括可选的法兰安装、多位数排列及设计灵活性。

德驰连接器解决方案

可靠且受信任的德驰解决方案

我们的高质量、易于使用的德驰连接器专为可随时排除故障的应用而设计。这些耐用的连接器可在严苛环境中提供高性能和可靠性。
