概述

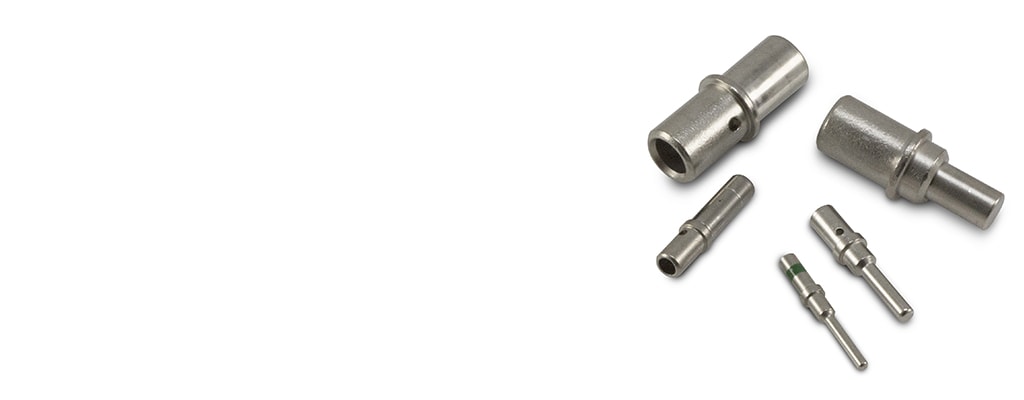

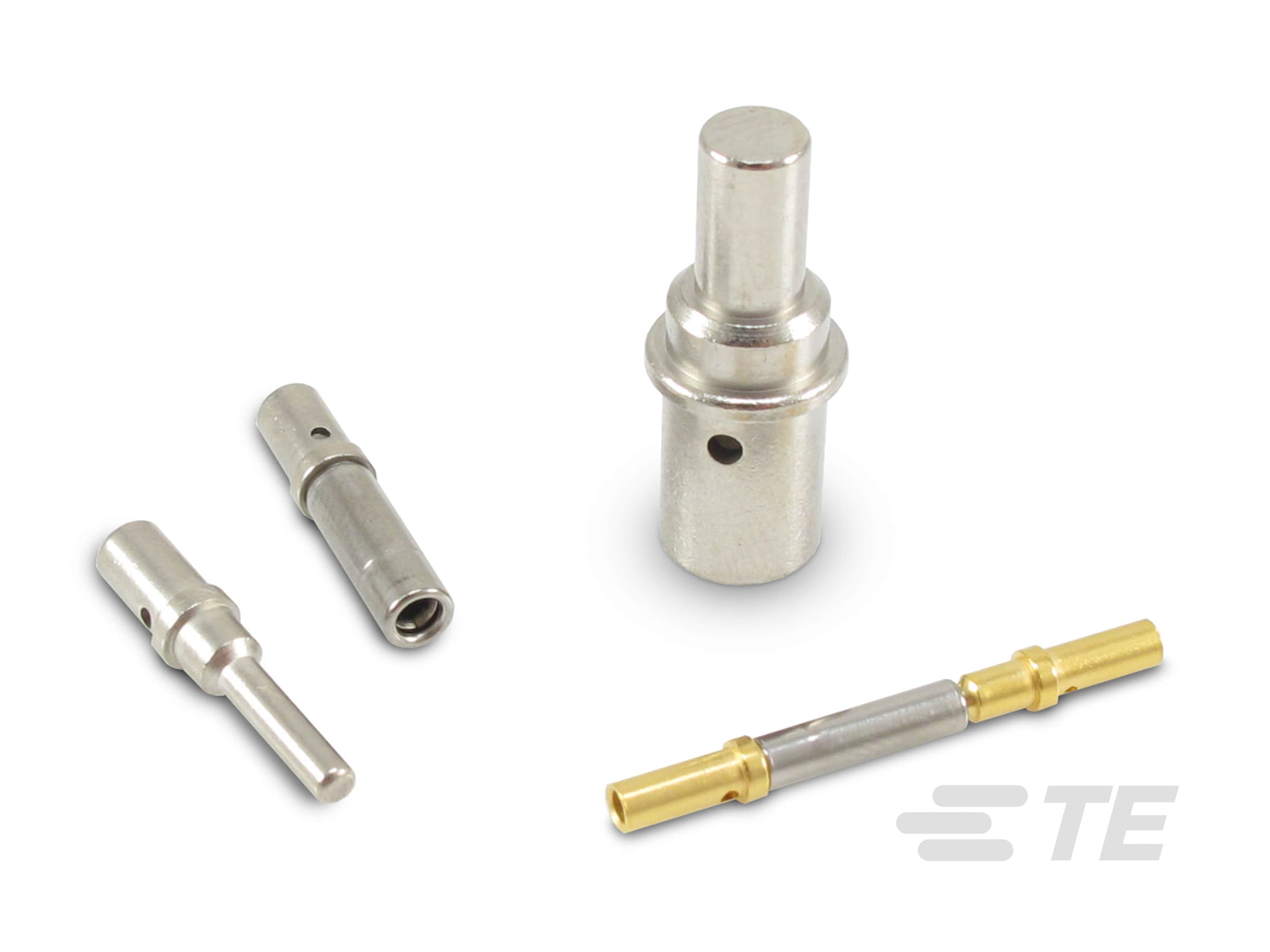

德驰实心通用端子可适应多种多样的线规。
  1. DEUTSCH 芯线压接(中文)

使用手动工具压接 DEUTSCH 端子的教学视频。

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • Sealable 

  • 主要锁定特性  端子上

  • 汽车端子电线类型 

接触件特性

  • 压接类型  O 型压接, O 型压接, 凹痕

  • 典型额定电流 (A) 7.5, 13, 25, 60, 100

  • 端子和接头类型  Pin, Socket

  • 接合插针直径 (mm) 1.02, 1.59, 2.39, 2.5, 3.61, 5.72

  • 接合插针直径 (in) .04, .063, .094, .098, .142, .225

  • 汽车端子接触面电镀  金 (Au), 钯镍 (PdNi), 锡 (Sn), 镍 (Ni)

  • 端子端接区域电镀材料  金 (Au), 钯镍 (PdNi), 锡 (Sn), 镍 (Ni)

端接特性

  • 汽车端子端接方法  压接, 压接

尺寸

  • Wire Size (AWG) 4, 6, 10 – 8, 14, 14 – 12, 18 – 16, 20, 20 – 16

  • Wire Size (mm²) .5, .5 – 1.3, .52, .52 – 1.31, .75 – 1.3, .82 – 1.31, 2, 2 – 3, 2.08 – 3.31, 5 – 8, 12, 13, 21

  • 线径查找 (mm²) .5, .6, .75, 1, 1.25, 2, 2.5, 3, 5, 6, 8, 12, 13, 21

  • 线径查找 (AWG) 4, 6, 8, 9, 10, 12, 13, 14, 16, 17, 18, 19, 20

  • PCB Hole Diameter (mm) .89 – .99, 1.3 – 1.4

  • PCB Hole Diameter (in) .035 – .039, .051 – .055

使用环境

  • 工作温度(最大值) (°C) 80, 85, 90, 100, 105, 110, 120, 125, 130, 140, 145, 150

  • 工作温度(最大值) (°F) 176, 185, 194, 212, 221, 230, 248, 257, 266, 284, 293, 302

  • 工作温度范围 (°C) -55 – 125, -55 – 150

  • 工作温度范围 (°F) -67 – 257, -67 – 302

包装特性

  • 封装数量  1, 1250, 2500, 300, 400, 5000, 750, 800

  • 封装方法  包装, 盒, 纸箱, 袋

其他

  • 端子传导  0 – 24 A(低功率), 25 – 40 A(正常功率), 41 – 100 A(高功率)

  • 客户首选端子  否, 是

参考编号

  • TE 内部编号 CAT-D48-ST273
