概述

德驰 PCB 盒是完整的现成外壳和板端连接器解决方案。

德驰 DT 外壳和接头

  • 板端连接器适应德驰 DT 连接器接口
  • 12、24、36 或 48 位位数配置可选
  • 可使用 16 号端子(13 安培)
  • 14-20 AWG (2.50-0.50 mm2)
  • PCB 盒每侧都具有通孔安装法兰安装
  • 板端连接器采用 90° 插针
  • 径向法兰安装密封件可提供密封性
  • 选装透气薄膜

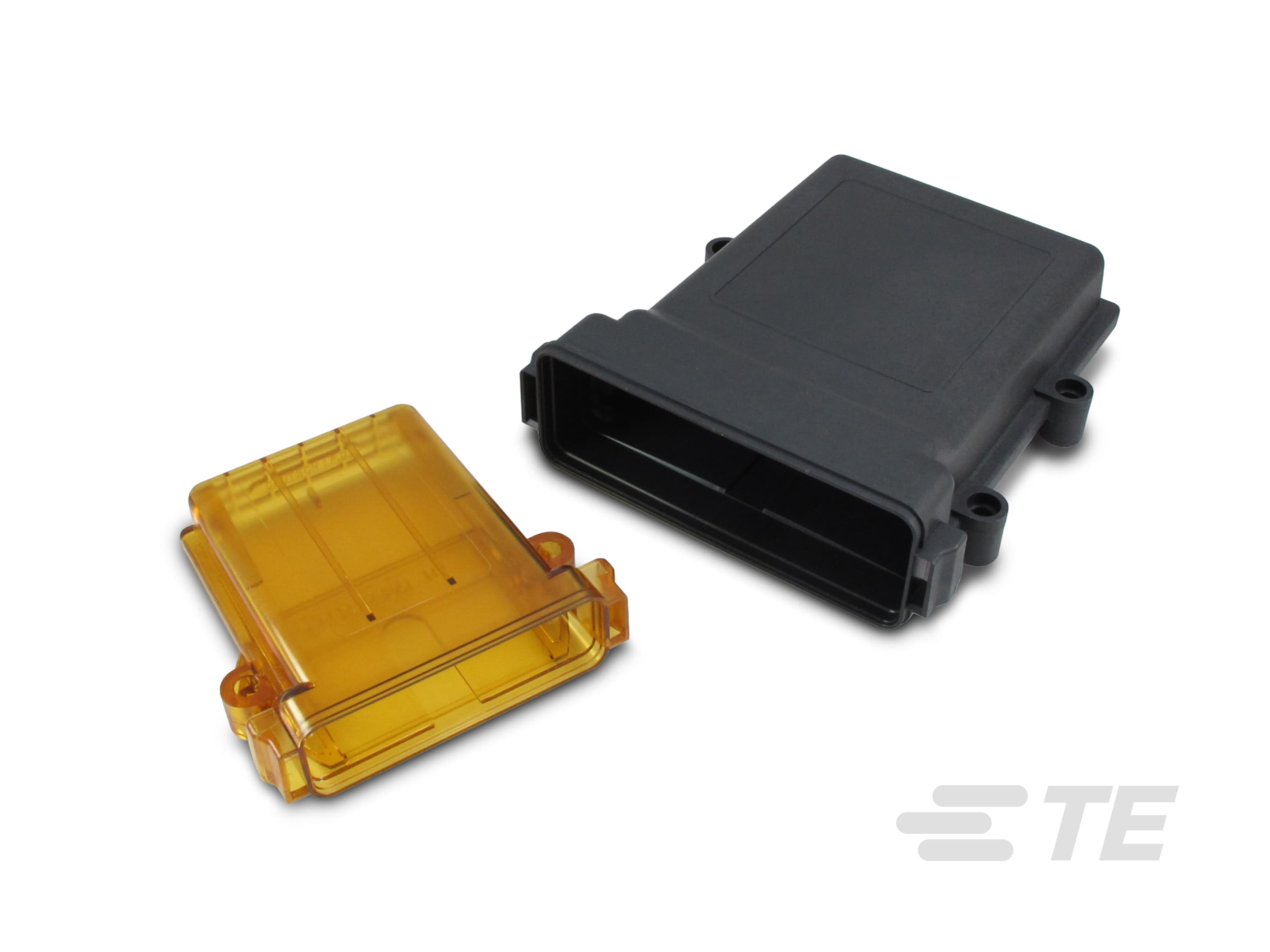

德驰 DTM PCB 盒和板端连接器

  • 板端连接器适应德驰 DTM 连接器接口
  • 12 或 24 位位数配置可选
  • 可使用 20 号端子(7.5 安培)
  • 14-22 AWG (2.50-0.35 mm2)
  • PCB 盒每侧都具有通孔安装法兰安装
  • 板端连接器采用 90° 插针
  • 径向法兰安装密封件可提供密封性
  • 选装透气薄膜
  • 可提供透明 PEI PCB 盒

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 连接器系统  线到板, 线到设备

  • Sealable  否, 是

  • 连接器和端子端接到  印刷电路板

  • 屏蔽  否, 是

  • 混合头 

结构特性

  • 信号位置数量  12, 48

  • Number of Positions  12, 24, 48

  • 行数  2

  • 节数  2, 4

电气特征

  • 标称电压架构 (V) 12, 24, 42, 48, 80, 90, 125, 240

  • 额定电压(最大值) (VAC) 250

  • 工作电压 (VAC) 250

  • 工作电压 (VDC) 250

  • 额定电压(最大值) (VDC) 12

主体特性

  • 颜色  其他, 黑色

  • 连接器代码  A, B, C, D

接触件特性

  • 插针直径 (mm) 1, 1.5

  • 插针直径 (in) .039, .059

  • 接触面电镀  金 (Au), 锡 (Sn)

端接特性

  • 端接方法  通孔 - 焊接

机械附件

  • PCB 安装固定类型  焊尾

  • PCB 安装固定  不带, 带有

  • 面板安装特性  不带, 带有

  • 安装孔  不带, 带有

  • PCB 安装对准  不带, 带有

  • 安装方向  水平/90°

  • 锁定接口  不带, 带有

壳体特性

  • 中心线(间距) (mm) 4.2, 4.42

  • 中心线(间距) (in) .165, .174

尺寸

  • 宽度 (mm) 118.8, 142.75, 160, 35

  • 宽度 (in) 1.378, 4.68, 5.62, 6.29

  • PCB 的外形高度 (mm) 36, 54.63

  • PCB 的外形高度 (in) 1.42, 2.15

  • PCB 厚度(建议) (mm) 1.9, 2.36

  • PCB 厚度(建议) (in) .075, 0.093

  • 长度 (mm) 101, 114, 180.48, 78.66

  • 长度 (in) 2.097, 3.976, 4.49, 7.105

使用环境

  • 工组温度范围  -55 – 125 °C [ -67 – 257 °F ]

  • 工作温度(最大值) (°C) 100, 105, 110, 120, 125, 65, 70, 75, 80, 85, 90

  • 工作温度(最大值) (°F) 149, 158, 167, 176, 185, 194, 212, 221, 230, 248, 257

行业标准

  • 保护等级  IP67

  • UL 易燃性等级  按照 UL-94 标准进行的 20 mm 火焰测试, 无

包装特性

  • 封装数量  1, 24, 40

  • 封装类型  包装, 盒
