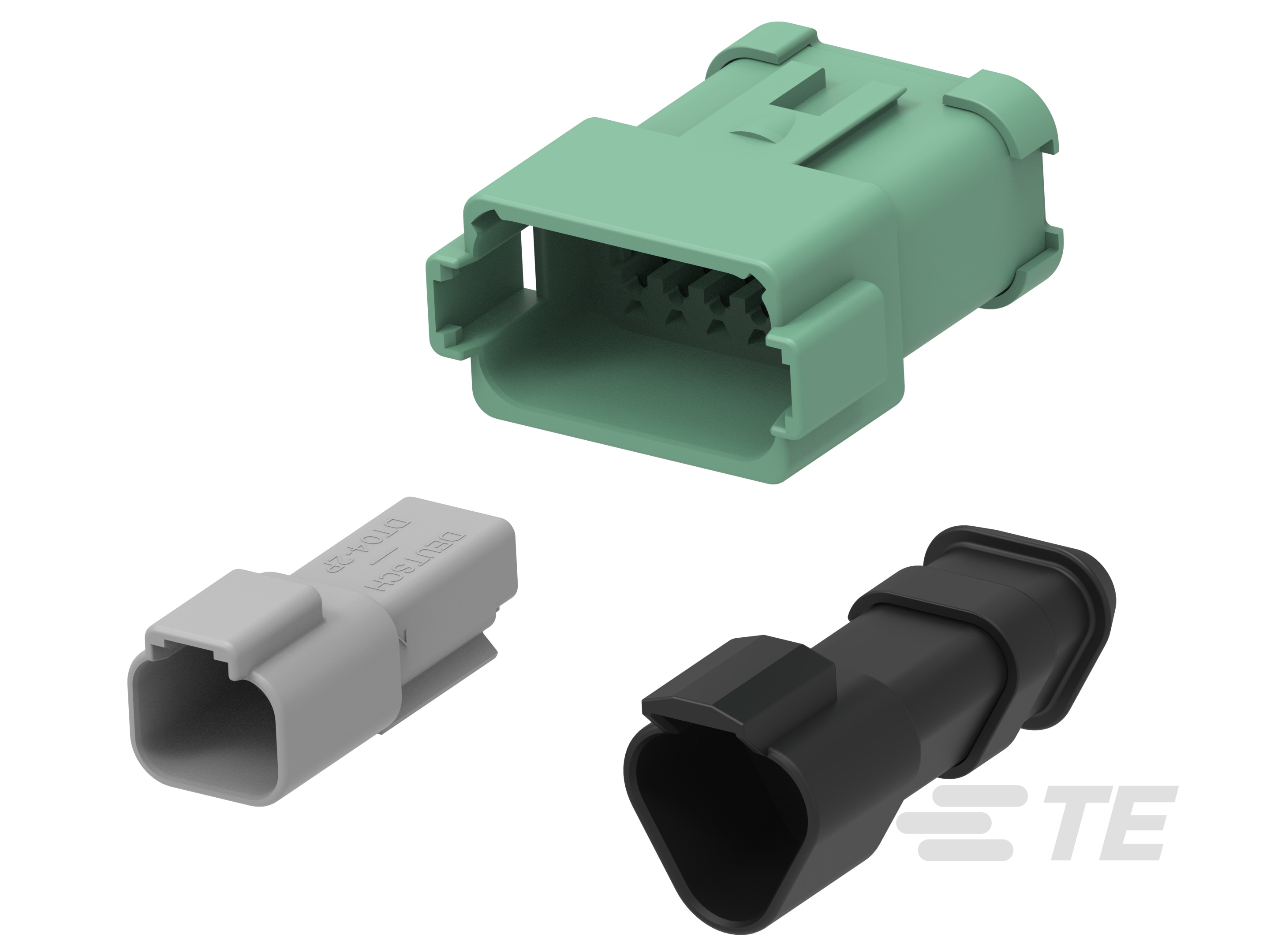

DEUTSCH DT Receptacle Connectors

DEUTSCH DT Receptacle Connectors-CAT-J41-DDRC
更多 更少

产品特性

  • 位数 : 2, 3, 4, 6, 8, 12, 48, 102

  • 连接器和壳体类型 : 公端子护套, 母端, 母端子护套

  • 接合插针直径 (mm): 1.5, 1.55, 1.57, 1.59, 1.6, 2.39, 3.61, 5.72

  • 接合插针直径 (in): .06, .061, .062, .063, .094, .142, .225

  • 连接器系统 : 母排对导线, 线到线, 线到面板

  • 中心线（间距） (mm): 3.81, 4.44, 4.45, 4.47, 4.5, 5.46, 8.66, 8.7, 8.9, 9.09, 9.1, 9.12

  • 中心线（间距） (in): .15, .175, .176, .178, .215, .34, .341, .35, .358, .359

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 混合型连接器  否

  • 连接器形状  三角形, 矩形

  • 连接器和壳体类型  公端子护套, 母端, 母端子护套

  • 连接器系统  母排对导线, 线到线, 线到面板

  • 可密封  否, 是

  • 主要锁定特性  外壳集成

  • 连接器和端子端接到  母排, 电线和电缆

结构特性

  • 空白孔位  1, 10, 11, 12, 2, 3, 4, 5, 6, 7, 8, 9, 0

  • 连接器密封件代码  E 密封件, N 密封件

  • 连接器修改  (1) 12 位总线, (1) 3 位总线和 (1) 5 位总线, (1) 4 位总线, (1) 6 位总线, (1) 8 位总线, (2) 3 位总线, (2) 4 位总线, (2) 6 位总线, (3) 4 位总线, (4) 3 位总线, J1939, J1939，端接电阻器, 两个模制二极管 (MUR460), 实心后向索环, 实心后向索环，端盖, 密封法兰，密封圈（单独出售），端盖, 密封法兰，热缩防护罩适配器, 密封法兰，端盖, 密封法兰，端盖，单件式设计, 模制二极管 (MUR460), 热缩防护罩适配器, 焊接凸缘, 焊接法兰，热缩防护罩适配器, 焊接法兰，端盖, 端接电阻器, 端盖

  • 位数  2, 3, 4, 6, 8, 12, 48, 102

  • 行数  1, 2, 3, 8, 12

电气特征

  • 工作电压 (VDC) 250

  • 工作电压 (VAC) 250

  • 标称电压架构 (V) 12, 24, 48, 49, 50, 52, 53, 55, 56, 58, 61, 62, 64, 65, 70, 71, 73, 74, 79

主体特性

  • 出线角度  180°

  • 主要产品颜色  灰色, 绿色, 褐色, 黑色

  • 连接器和键控代码  A, B, C, D

接触件特性

  • 端子类型  插针, 母端

  • 端子大小  尺寸 16

  • 接合插针直径 (mm) 1.5, 1.55, 1.57, 1.59, 1.6, 2.39, 3.61, 5.72

  • 接合插针直径 (in) .06, .061, .062, .063, .094, .142, .225

  • 端子额定电流（最大值） (A) 13

机械附件

  • 接合对准  不带, 带有

  • 端子位置保证  否, 是

  • 接合对准类型  不可键控, 极化, 键控

  • 应力消除  不带, 按附件添加

  • 连接器安装类型  母排安装, 电缆安装（自由悬挂）, 面板安装

壳体特性

  • 外壳材料  PA 66 GF15, PA GF

  • 中心线（间距） (mm) 3.81, 4.44, 4.45, 4.47, 4.5, 5.46, 8.66, 8.7, 8.9, 9.09, 9.1, 9.12

  • 中心线（间距） (in) .15, .175, .176, .178, .215, .34, .341, .35, .358, .359

尺寸

  • 兼容的绝缘直径范围 (mm) 2.23 – 3.68, 1.3 – 3., 1.4 – 3.8, 1.35 – 3.05, 2.24 – 3.68, 1.3 – 3, 2.2 – 3.7

  • 兼容的绝缘直径范围 (in) .088 – .145, .053 – .12, .055 – .15

  • 产品宽度 (mm) 17.02, 17.15, 20.83, 21.13, 24.71, 25.3, 25.4, 27.43, 30.99, 31.7, 32, 35.5, 36.45, 40.5, 40.51, 40.56, 43.1, 44, 54.99, 55.12, 57.3, 59, 64.52, 76.2, 88.34

  • 产品宽度 (in) .67, .675, .82, .832, .973, .996, 1, 1.08, 1.22, 1.25, 1.26, 1.39, 1.435, 1.59, 1.595, 1.597, 1.67, 1.732, 2.165, 2.17, 2.256, 2.32, 2.54, 3, 3.478

  • 线径 (AWG) 20 – 14

  • 连接器高度 (mm) 17.02, 19.71, 22.2, 22.25, 23.88, 24.16, 24.69, 24.71, 25.3, 25.4, 27.26, 31.7, 31.75, 32, 35.51, 35.56, 38.1, 38.99, 44.07, 45.7, 45.9, 45.93, 46.18, 46.9, 50.62, 54.74, 60.25

  • 连接器高度 (in) .67, .776, .874, .876, .94, .951, .972, .973, .996, 1, 1.073, 1.24, 1.25, 1.26, 1.398, 1.4, 1.5, 1.535, 1.735, 1.79, 1.8, 1.808, 1.818, 1.85, 1.993, 2.155, 2.372

  • 行间距 (mm) 4.45, 8.89, 9.12

  • 行间距 (in) .175, .35, .359

  • 线径 (mm²) .52 – 1.3

  • 产品长度 (mm) 17.15, 21.15, 33.91, 36.4, 36.65, 40.5, 43.13, 43.38, 44.65, 45.67, 45.92, 45.93, 46.18, 46.94, 47.19, 47.45, 47.57, 48.01, 48.32, 50.62, 51.89, 52.37, 55, 55.4, 56.29, 57.18, 58.19, 58.2, 59, 60.91, 62.89, 64.9, 135.89

  • 产品长度 (in) .675, .833, 1.335, 1.43, 1.443, 1.59, 1.6, 1.698, 1.708, 1.758, 1.798, 1.808, 1.818, 1.848, 1.858, 1.868, 1.873, 1.89, 1.993, 2.043, 2.062, 2.16, 2.181, 2.216, 2.251, 2.29, 2.291, 2.296, 2.323, 2.398, 2.476, 2.555, 5.35

使用环境

  • 工作温度（最大值）  125 °C [ 257 °F ]

  • 工组温度范围  -55 – 125 °C [ -67 – 257 °F ]

操作/应用

  • 电路应用  电源, 电源和信号

行业标准

  • UL 阻燃性等级  UL 94V-0, 按照 UL-94 标准进行的 12mm 火焰测试, 未经测试

  • IP 等级  IP68, IP6K9K

  • 与机构/标准产品兼容  SAE J2030

包装特性

  • 封装方法  Bag, Box, 包装

  • 封装数量  1, 60, 80, 96, 100, 170, 175, 200, 250, 300, 350, 400, 450, 500, 550, 600, 700, 750, 800, 850, 950, 1000

其他

  • 可维修  否, 是

  • 能够保证连接器位置  否

参考编号

  • TE 内部编号 CAT-J41-DDRC
