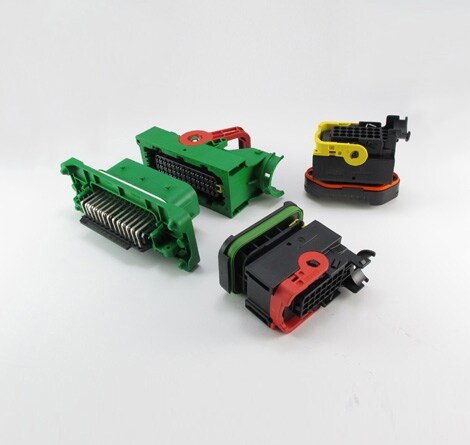

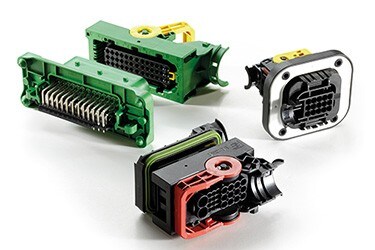

面向严苛环境的 LEAVYSEAL 连接器系统
LEAVYSEAL 连接器能够在严苛环境中为混合信号和电源系统提供密封的高性能连接。这款连接器专为运输和工业应用而设计，密封等级达到 IP67/IP69K，具有符合人体工程学的杠杆锁定机构并且与 AMP MCP 和 MCON 终端兼容，从而进一步提高了系统可靠性。LEAVYSEAL 连接器采用模块化设计，支持多达 104 个位置，可简化集成，并有助于缩短各种设备的安装时间。
特色新部件
58 和 66 位 LEAVYSEAL 连接器
LEAVYSEAL 连接器系列的最新成员可提供更高的触点密度和混合电源/信号支持，具有 IP 级密封。58 位和 66 位连接器均与 AMP MCP 和 MCON 1.2 端子系统兼容，并支持 0.5–6 mm² 线径范围。
主要优势：
LEAVYSEAL 连接器系统
能够在严苛环境下提高系统可靠性
IP67/IP69K 级密封有助于降低因水、灰尘或压力清洗而出现故障的风险。
简化了安装和维护
杠杆驱动的插接支持快速、符合人体工程学的组装和安全锁定，即使在高振动系统中也是如此。
支持混合信号和电源架构
与 AMP MCP 和 MCON 端子系统兼容，支持在一个紧凑的接口中容纳电源和信号线。
提高了应用灵活性
提供多种外壳尺寸、防错选项和安装方式，可跨车辆平台简化线束设计。
e
e
e
主要特性：
LEAVYSEAL 连接器系统
| 特性 | 描述 |
|---|---|
| 密封性能 | IP67 和 IP69K（带尾附件），可抵抗液体、灰尘和压力损坏 |
| 端子系统兼容性 | AMP MCP 1.5K、2.8、6.3/4.8；MCON 1.2 端子系统 |
| 混合电路能力 | 将信号和电源集成在一个接口中 |
| 阻燃材料 | UL 94 V-0 热塑性外壳 |
| 杠杆锁定设计 | 符合人体工程学的杠杆可提供安全、抗振插接 |
| 模块化位置范围 | 支持 25 至 104 个位置，具有多种外壳尺寸 |
| 出口和接头版本 | 反向出口和接头选项，提高了布局灵活性 |
| 线径范围 | 0.5 至 6 mm² 线径（基于触点选择） |
| 电流 | 高达 40 安培 |
| 温度 | 工作温度范围是 –40°C 至 +140°C |
| 耐用性 | 高达 20 次插拔（镀锡）、高达 50 次插拔（镀银）、高达 100 次插拔（镀金），请参见各产品规格，了解更多详情 |
| 绝缘电阻 | 根据 ISO 16750-2 (4.12) 标准，为 500 伏特直流电压 |
| 电压 | 42 伏交流/直流 |
| 介质耐压 | 在 500 伏交流电、50 或 60 Hz 频率下持续 60 秒时，邻近端子和外壳的外轮廓间没有出现闪络或击穿 |
| 法兰密封 | 硅橡胶 |
| 护套 | 玻璃填充 PBT |
| 辅助锁 | 玻璃填充 PBT |
LEAVYSEAL 连接器系列的新功能
LEAVYSEAL 连接器 - 95 和 104 位母端和公端外壳
• 利用 MCON 1.2 端子系统，在相同尺寸和接口（第 5 组）内增加密度 • MCON 1.2 端子与 AMP MCP 2.8 和 AMP MCP 6.3、AMP MCP 6.3 LITEFORCE 端子组合，用于混合电源和信号配置 • 采用新的杠杆设计，提高了人体工程学性能 • 紧密密封和最大密封性，保护等级高达 IP67 和 IP69K（带盖）• 光滑的表面可显著减少灰尘和泥浆粘附情况
LEAVYSEAL 连接器 - V-0 设计和反向出口外壳
• 采用阻燃 UL 94 V-0 材料，提高安全性 • 采用反向出口外壳（31/39/62 位母端外壳）提高设计灵活性和效率
LEAVYSEAL 连接器 - 58 位混合连接器
• 利用带有集成系列密封件的 MCON 1.2 端子系统增加密度 • MCON 1.2 与 AMP MCP 2.8 和 AMP MCP 6.3 / 4.8 端子组合，用于混合电源和信号配置 • 通过夹具安装/支架安装提高了稳定性 • 0.5 至 6 mm2 宽线径范围
LEAVYSEAL 连接器 - 66 位混合连接器
• 利用带有集成系列密封件的 MCON 1.2 端子系统增加密度 • MCON 1.2 与 AMP MCP 2.8 和 AMP MCP 6.3 / 4.8 端子组合，用于混合电源和信号配置 • 通过夹具安装/支架安装提高了稳定性 • 0.5 至 6 mm2 宽线径范围
LEAVYSEAL 连接器 – 39 位接头
• 将新编码 F 扩展到接头
LEAVYSEAL 连接器 - 25 位母端护套和外壳
• AMP MCP 1.5K 和 6.3 组合在新的第 2 组母端外壳中，用于混合电源和信号配置 • 采用阻燃 UL 94 V-0 材料，具有更高的安全性 • 紧密密封，通过 IP69K 高级防护等级（带尾盖）尽可能提高密封性
LEAVYSEAL 连接器 – 26 位 3.5 mm 固定滑块
• 为第 3 组提供新的固定滑块，增加灵活性 • 固定滑块，面板厚度为 3.5mm
实际应用：
LEAVYSEAL 连接器系统
商用车辆电气化系统
LEAVYSEAL 连接器可为暴露于振动和污染环境中的卡车、大巴及特种车辆提供混合信号传输和配电。
非公路和农业设备
密封连接器外壳适用于在室外、高湿度或多尘环境中运行的拖拉机、收割机和工程机械。
工业机械和自动化
用于需要在严苛条件下进行密封、高密度连接的工厂和仓库自动化系统。
材料处理和重型设备
可为会受到冲击、振动或冲洗影响的叉车、装载机、起重机和类似应用提供安全、可靠的连接。
交通基础设施和铁路系统
有助于在需要 IP 级连接的运输车辆和支持控制系统中实现可靠的信号和电力传输。
常见问题解答 - FAQ
LEAVYSEAL 连接器系统
问：LEAVYSEAL 连接器是否密封且达到 IP 等级？
答：是。LEAVYSEAL 连接器的防护等级为 IP6K7，与后盖一起使用时，可在高压冲洗环境中提供 IP6K9K 保护。
问：LEAVYSEAL 连接器可以抵抗什么级别的振动？
答：LEAVYSEAL 连接器专为在运输和非公路设备中常见的底盘级振动条件下运行而设计。
问：能否在单个 LEAVYSEAL 连接器中使用多种线径？
答：可以。66 位和 58 位 LEAVYSEAL 连接器型号支持多种线径组合。有关详情，请参考技术图纸。
问：LEAVYSEAL 连接器是否提供后盖，支持哪些方向？
答：支持。LEAVYSEAL 连接器提供 180° 后盖。对于 90° 配置，请联系产品管理团队。
问：哪些端子系统与 LEAVYSEAL 连接器兼容？
答：LEAVYSEAL 连接器与用于信号和电源应用的 AMP MCP 1.5K、2.8、6.3/4.8 端子和 MCON 1.2 终端兼容。
问：LEAVYSEAL 连接器如何改善安装和可维护性？
答：集成的杠杆锁定机构可实现快速、符合人体工程学的插接和安全连接，即使在高振动环境中也是如此。
问：LEAVYSEAL 连接器通常用于哪些类型的应用？
答：LEAVYSEAL 连接器适用于商用车辆、非公路设备、工业机械和其他需要密封、可靠互连的环境。
