LEAVYSEAL 连接器接头
- AMP
- LEAVYSEAL

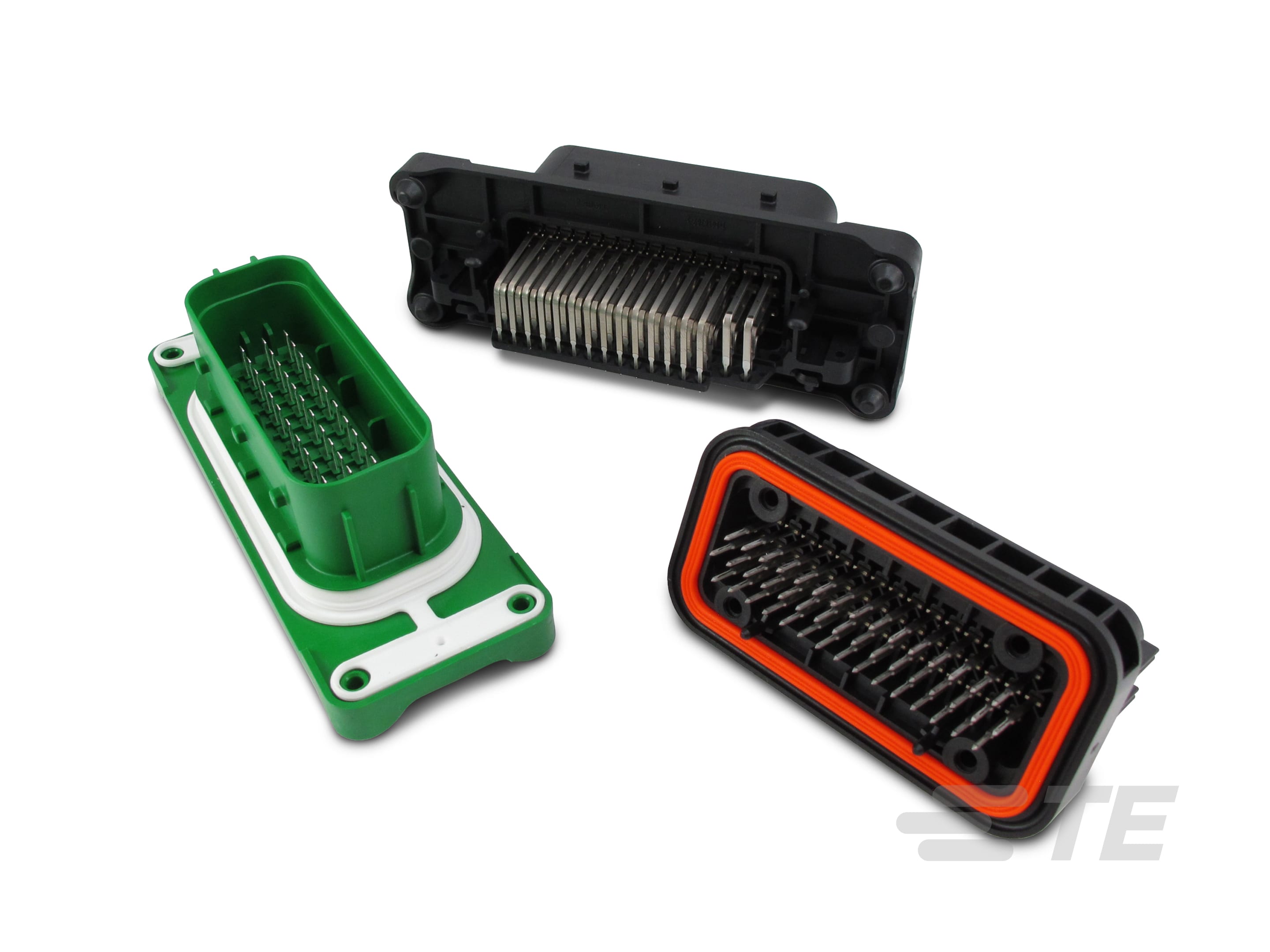

LEAVYSEAL 连接器接头可为严苛环境中的线对板和线对设备应用提供密封、高密度端接。这款 PCB 安装接头设计用于与 LEAVYSEAL 连接器外壳配接，提供 IP67/IP6K9K 防护等级、强大的插接保持力，并在单个接口中支持信号和电源电路。LEAVYSEAL 连接器接头提供 2 至 168 位，具有直式、直角或垂直方向，可简化车辆控制单元、工业面板和传感器阵列之间的集成。全罩设计增强了机械保护能力，而密封法兰和极化功能可实现安全、可靠的插接。
产品特性
-
PCB 安装方向 : 垂直 | 水平 | 直角
-
连接器系统 : 线到板 | 线到设备
-
位数 : 2 | 21 | 39 | 46 | 62 | 92 | 120 | 124 | 154 | 168
-
行数 : 1 | 3 | 4 | 6 | 8
-
中心线（间距） (mm): 2.5 | 3 | 4 | 5 | 6 | 16.5
-
中心线（间距） (in): .098 | .118 | .157 | .196 | .197 | .236 | .649
概述
主要优势
LEAVYSEAL 连接器接头
- 实现密封的线对板连接
提供 IP67 和 IP6K9K 级密封，适用于暴露在灰尘、水或振动环境中的耐用 PCB 安装接口。
- 支持高密度混合电路设计
在单个接头中容纳信号和电源布局，1 至 8 排多达 168 个位置。
- 提供多种安装方向
提供水平、垂直和直角 PCB 安装选项，能够适应严格的封装限制。
- 提高了插接时的耐用性和对准性
采用键控设计、锁定接口和板锁，可提供安全的抗振连接。

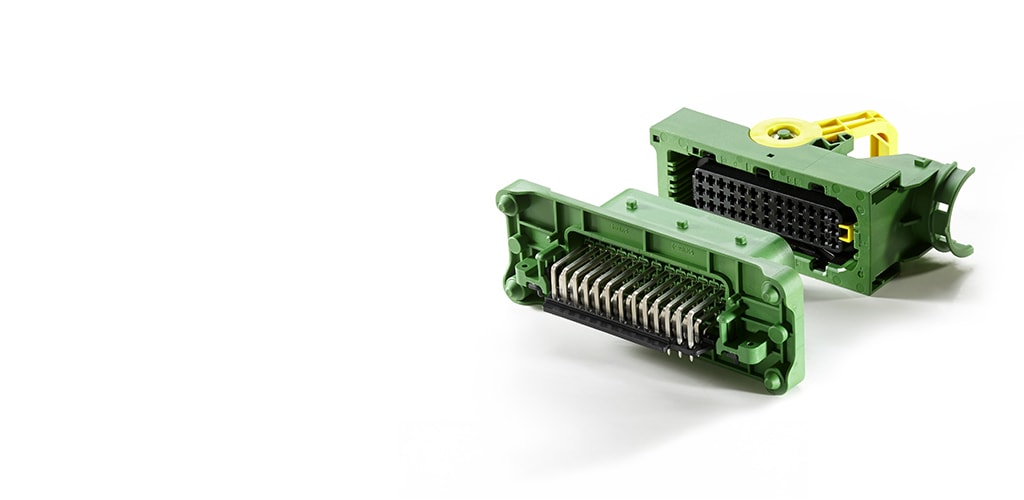

LEAVYSEAL 连接器接头设计用于高振动应用，可提供多种密封选项。
主要特性
LEAVYSEAL 连接器接头
| 特性 | 描述 |
|---|---|
| 密封式法兰设计 |
在板接口处提供 IP67 和 IP6K9K 级环境保护。 |
| 混合端子支架 |
在单个接口中容纳信号和电源电路（高达 45 A）。 |
| 高位计数 | 支持跨 1 至 8 排布置高达 168 个插针，适用于密集型 PCB 布局。 |
| 多种安装选项 | 提供垂直、水平和直角安装方向。 |
| PCB 端接方法 | 通孔焊接端接，提供可靠的电路板连接。 |
| 插接安全功能 | 包括键控插接、锁定接口和极化功能。 |
| 耐用的外壳材料 | PA 66 GF25 热塑性塑料具有高机械强度和耐温性。 |
| 温度范围 | 在–40°C 至 +140°C 的温度下工作，适用于严苛的热环境。 |
| 额定电压和电流 | 额定电压高达 42 V，额定电流高达 45 A，可支持要求严苛的信号和电源应用。 |
| 合规性标准 | 符合 UL 94HB 可燃性和 LV214 汽车性能标准。 |
了解我们的重载 LEAVYSEAL 连接器，采用把手对配。观看本视频，简要了解连接器，并获取有关插入和取下端子以及对配和脱开的分步说明。
实际应用
LEAVYSEAL 连接器接头
- 商用和农用车辆 中的 ECU
LEAVYSEAL 连接器接头可在控制单元和配电模块中提供安全、密封的线对板互连。
- 工业控制面板和 PCB
适用于需要在布线和电路板之间提供 IP 级接口的严苛环境电子产品。
- 建筑和非公路设备
在动力总成和远程信息处理等关键任务系统中承受振动、冲击和潮湿考验。
- 运输基础设施和照明系统
用于暴露于灰尘、水和频繁维修周期的路边和铁路应用。
e
e
常见问题
LEAVYSEAL 连接器接头
问：LEAVYSEAL 连接器接头的用途是什么？
答：这款产品可在潮湿、灰尘和振动环境中提供密封、高度可靠的线对板连接。
问：LEAVYSEAL 连接器接头是否提供不同安装方向？
答：是。您可以根据 PCB 布局需求选择垂直、水平和直角配置。
问：LEAVYSEAL 连接器接头能否同时支持信号和电源电路？
答：支持。混合接头支持多达 168 个位置，可容纳大电流端子，支持信号和电源组合。
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
接头类型 全部带罩
-
连接器产品类型 连接器组件
-
混合板端连接器 否 | 是
-
连接器形状 矩形
-
连接器系统 线到板 | 线到设备
-
可密封 是
-
连接器和端子端接到 印刷电路板
结构特性
-
节数 1 | 2 | 4
-
信号位置数量 62 | 92 | 120 | 124 | 148 | 168
-
PCB 安装方向 垂直 | 水平 | 直角
-
位数 2 | 21 | 39 | 46 | 62 | 92 | 120 | 124 | 154 | 168
-
行数 1 | 3 | 4 | 6 | 8
电气特征
-
工作电压 (VDC) 28 | 36 | 260
-
标称电压架构 (V) 12 | 24 | 42
-
额定电压（最大值） (VDC) 36 | 42
-
工作电压 (VAC) 42
-
额定电压（最大值） (VAC) 42
主体特性
-
连接器和键控代码 A | A-B | B | C | C-D | E
-
主要产品颜色 灰色 | 绿色 | 蓝色 | 褐色 | 黑色
接触件特性
-
端子类型 公端
-
对接公端宽度 (mm) 1.5 | 2.8 | 3 | 9.5
-
对接公端宽度 (in) .059 | .11 | .118 | .374
-
对接公端厚度 (mm) .6 | .64 | .8 | 1.2
-
对接公端厚度 (in) .025 | .031 | .047
-
端子接触部电镀材料 银 (Ag)
-
端子额定电流（最大值） (A) 20 | 23 | 40 | 45
端接特性
-
PCB 端接方法 通孔 - 焊接
机械附件
-
PCB 安装对准 不带 | 带有
-
PCB 安装固定类型 安装孔 | 板锁
-
接合对准 带有
-
PCB 安装固定 不带 | 带有
-
面板安装特性 不带 | 带有
-
安装孔 不带 | 带有
-
接合对准类型 极化肋 | 键控
-
接合固定类型 锁定接口
-
连接器安装类型 板安装 | 面板安装
壳体特性
-
中心线（间距） (mm) 2.5 | 3 | 4 | 5 | 6 | 16.5
-
中心线（间距） (in) .098 | .118 | .157 | .196 | .197 | .236 | .649
尺寸
-
PCB 厚度（建议） (mm) 1.57 | 1.6
-
PCB 厚度（建议） (in) .062 | .063
-
连接器长度 (mm) 58 | 76 | 112.6 | 120 | 132 | 138
-
连接器长度 (in) 2.28 | 2.992 | 4.433 | 4.72 | 5.19 | 5.196 | 5.43
-
连接器宽度 (mm) 38 | 48 | 49 | 53.6 | 57.6 | 112.6 | 138
-
连接器宽度 (in) 1.482 | 1.89 | 1.93 | 2.11 | 2.268 | 2.27 | 4.43 | 5.433
-
PCB 的外形高度 (mm) 34.6 | 36.2 | 36.3 | 37.5 | 42.45 | 44.8
-
PCB 的外形高度 (in) 1.362 | 1.425 | 1.429 | 1.48 | 1.671 | 1.76
使用环境
-
工作温度（最大值） (°C) 65 | 70 | 75 | 80 | 85 | 90 | 100 | 105 | 110 | 120 | 125 | 130
-
工作温度（最大值） (°F) 212 | 266
-
工组温度范围 (°C) -40 – 140 | -40 – 125 | -40 – 130 | -40 – 120 | -30 – 100
-
工组温度范围 (°F) -40 – 257 | -40 – 284 | -40 – 266 | -40 – 248 | -22 – 212
操作/应用
-
屏蔽 否 | 是
-
电路应用 Signal | 电源 | 电源和信号
行业标准
-
UL 阻燃性等级 UL 94HB
-
IP 等级 IP67 | IP69K | IP6K9K
包装特性
-
封装方法 Box | Tray | 托盘/盒 | 零散零件
-
封装数量 6 | 12 | 16 | 25 | 32 | 50 | 90 | 105
参考编号
-
TE 内部编号 CAT-L489-H342
