LEAVYSEAL 安装附件
- LEAVYSEAL

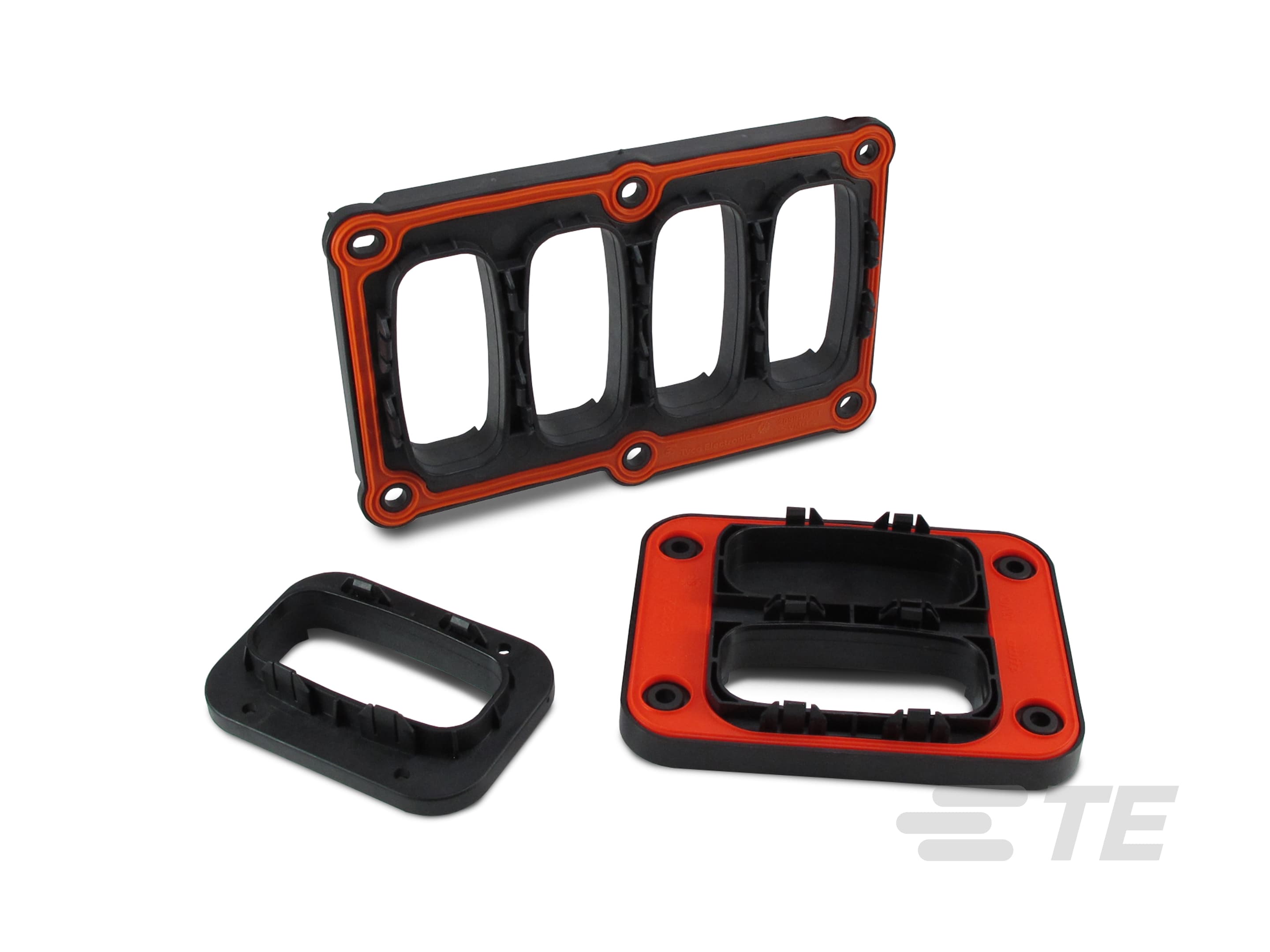

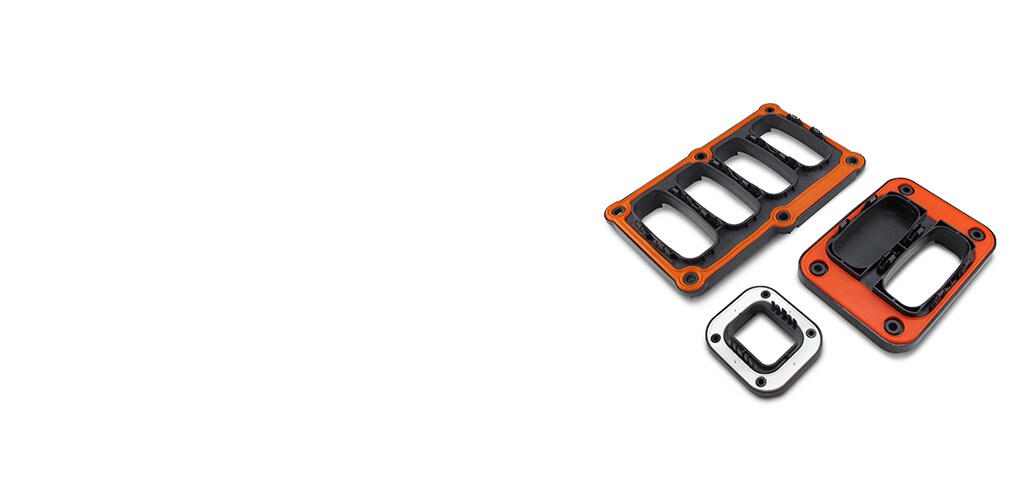

借助 LEAVYSEAL 连接器安装附件，可将连接器外壳以安全且密封的方式集成到面板和设备表面。这些元件专为公端外壳设计，包括转接板、定位板和法兰，可在严苛环境中提供机械固定和定位。LEAVYSEAL 连接器安装附件采用高性能材料、可维修设计，并与多达 62 位外壳兼容，可简化线束安装，并有助于在运输、建筑和工业应用中提供 IP 级防护。
产品特性
-
主要产品颜色 : 黑色
-
主要产品材料 : PBT GF
-
汽车连接器附件类型 : 校准板 | 法兰组件 | 转接板
-
工组温度范围 (°C): -40 – 140 | -40 – 120
-
工组温度范围 (°F): -40 – 248 | -40 – 284
概述
主要优势
LEAVYSEAL 安装附件
- 提高机械保持力和抗振性
帮助在严苛条件下的面板安装或穿板式安装过程中保护 LEAVYSEAL 连接器外壳。
- 支持精确的连接器定位
定位和转接板有助于精确插接并降低连接器偏离风险。
- 与坚固的外壳设计兼容
专为 LEAVYSEAL 公端外壳而设计，并经过汽车级环境标准测试。
- 增强了可维护性和现场维修能力
模块化法兰组件支持快速更换和维护，无需重新布线。
LEAVYSEAL 连接器安装附件简化了安全安装，并有助于在严苛环境中保护密封连接器。
主要特性
LEAVYSEAL 安装附件
| 特性 | 描述 |
|---|---|
| 附件类型 |
包括转接板、定位板和法兰组件 |
| 连接器兼容性 |
设计用于带公端的外壳 |
| 位置支持 | 支持 15、22、39 和 62 位连接器尺寸 |
| 安装集成 | 支持面板和穿板式安装 |
| 材料 | 玻璃填充 PBT，提高了强度和热稳定性 |
| 可维修设计 | 是 – 设计为可现场更换和维护 |
| 温度范围 | –40°C 至 +140°C（–40°F 至 +284°F） |
| 阻燃等级 | 符合 UL 94V-0 和 UL 94HB 性能要求 |
了解我们的重载 LEAVYSEAL 连接器，采用把手对配。观看本视频，简要了解连接器，并获取有关插入和取下端子以及对配和脱开的分步说明。
实际应用
LEAVYSEAL 安装附件
- 商用车辆中的面板安装
借助法兰和转接板，可将密封连接器安全地安装在驾驶室和底盘面板上。
- ECU 和控制单元中的连接器定位
帮助在装配过程中对齐外壳，以减少插接错误并提高可靠性。
- 工业机械中的线束固定
用于在严苛环境中将 LEAVYSEAL 连接器固定到金属或聚合物外壳和壳体中。
- 非公路系统中的密封互连保持
安装硬件可帮助为暴露于冲击和振动环境中的设备提供环境保护。
e
e
e
常见问题
LEAVYSEAL 安装附件
问：有哪些类型的附件可用于安装 LEAVYSEAL 连接器
答：TE 提供专为公端外壳设计的转接板、定位板和法兰组件。
问：LEAVYSEAL 连接器安装附件是否与所有外壳尺寸兼容？
答：这款产品设计为支持 15、22、39 和 62 位外壳。兼容性取决于连接器配置。
问：能否在现场更换安装附件？
答：可以。LEAVYSEAL 连接器安装附件可维修，并且设计为可快速安装和更换。
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
汽车连接器附件类型 校准板 | 法兰组件 | 转接板
结构特性
-
位数 15 | 22 | 39 | 62
主体特性
-
主要产品颜色 黑色
-
主要产品材料 PBT GF
使用环境
-
与连接器种类兼容 公端子护套
-
工组温度范围 (°C) -40 – 140 | -40 – 120
-
工组温度范围 (°F) -40 – 248 | -40 – 284
行业标准
-
UL 阻燃性等级 UL 94HB | UL 94V-0
包装特性
-
封装数量 1 | 32 | 112 | 120
-
封装方法 Bag | Box | 包装
其他
-
可维修 是
参考编号
-
TE 内部编号 CAT-L489-M8649
