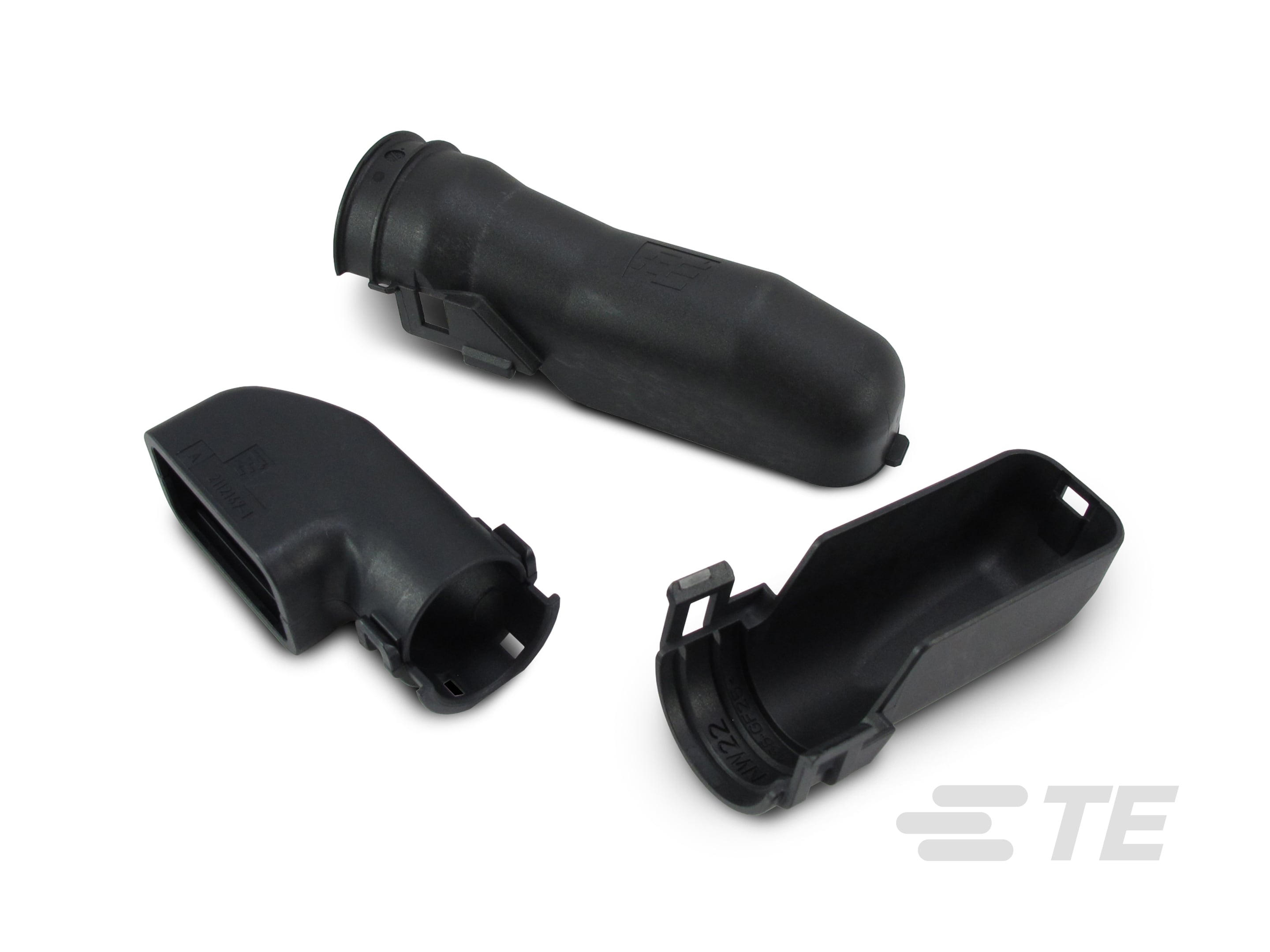

LEAVYSEAL 连接器尾附件

LEAVYSEAL Connector Backshells-CAT-L489-B128

LEAVYSEAL

LEAVYSEAL 连接器尾附件能够增强对强固型互连系统的保护和应力消除能力。这些附件设计为与 LEAVYSEAL 连接器外壳兼容，可提供 IPX9K 级密封并支持 180° 和 90° 电缆出口方向，满足复杂的布线要求。LEAVYSEAL 连接器尾附件有多种尺寸和材料可供选择，可在高振动环境中防止液体侵入，缓解机械应力和电缆疲劳。这款产品易于维护、重量轻，能够提供可选的应力消除功能，以提升商业、非公路和工业平台中的长期电缆完整性。

更多更少

联系我们

产品特性

位数 : 15 | 21 | 22 | 25 | 26 | 46 | 62 | 92
主要产品颜色 : 黑色
保护和应力消除附件类型 : 外壳 | 盖 - 电缆引出 | 盖配件 | 防尘盖
主要产品材料 : PA | PA 6 | PA 6 GF | PA GF | PBT | PBT GF | PBT GF10 | PP MF
出线角度 : 180° | 90°

产品	TE 产品编号	文档	位数	保护和应力消除附件类型	主要产品材料	出线角度	应力消除	工作温度（最大值）	工组温度范围	欧盟 RoHS 符合性	欧盟 ELV 符合性
COVER F.15P REC-HSG	9-1394049-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	15	盖 - 电缆引出	PA GF	90°	带有	65 °C, 70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	-40 – 120 °C	-	-
COVER F.21P REC-HSG	1394050-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	21	外壳	PA GF	90°	带有	65 °C, 70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	-40 – 120 °C	-	-
COVER F.21P REC-HSG	9-1394050-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	21	盖 - 电缆引出	PA GF	90°	带有	65 °C, 70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	-40 – 120 °C	-	-
VERSCHL-KAP21P,DICH	1394052-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	21	盖配件	PP MF	180°	不带	65 °C, 70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	-40 – 120 °C	-	-
VERSCHL-KAP21P,DICH	1-1394052-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	21	外壳	PA GF	90°	不带	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C	-40 – 100 °C	-	-
COVER FOR 62POS.REC.HSG	1418882-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	62	盖 - 电缆引出	PA GF	90°	带有	65 °C, 70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	-40 – 120 °C	-	-
COVER,90,DEGREE	1703997-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	92	盖 - 电缆引出	PA	90°	不带	65 °C, 70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	-40 – 120 °C	-	-
COVER FOR 62 POS TAB HEADER ASSY	1718295-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	62	外壳	PBT GF	90°	不带	65 °C, 70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	-40 – 120 °C	-	-
COVER,90	1823500-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	62	盖 - 电缆引出	PA GF	90°	带有	140 °C	-40 – 140 °C	-	-
COVER,90,FOR 26POS	2112046-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	26	盖 - 电缆引出	PA GF	90°	不带	140 °C	-40 – 140 °C	-	-
COVER,90,FOR 26POS	2112046-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	15	盖 - 电缆引出	PA GF	90°	不带	140 °C	-40 – 140 °C	-	-
COVER,90,FOR 21POS.	2112167-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	21	盖 - 电缆引出	PA	90°	带有	65 °C, 70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	-40 – 120 °C	-	-
COVER,90,FOR 46POS	2112233-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	46	盖 - 电缆引出	PA GF	90°	带有	65 °C, 70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	-40 – 120 °C	-	-
COVER,FOR 22POS	2112452-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22	盖 - 电缆引出	PA GF	90°	带有	130 °C	-40 – 130 °C	-	-
COVER,FOR 22POS	2112452-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22	外壳	PA GF	90°	不带	130 °C	-40 – 130 °C	-	-
COVER,NW29	2141345-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	92	盖 - 电缆引出	PA	90°	带有	65 °C, 70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	-40 – 120 °C	-	-
76W COVER ASSY	2289089-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	15	盖配件	PA 6 GF	90°	带有	65 °C, 70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	-40 – 120 °C	-	-
REC CONN CVR,48POS,MCON 1.2,45DEG	1-2311123-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	15	外壳	PA 6	90°	带有	65 °C, 70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	-40 – 120 °C	-	-
REC CONN CVR,48POS,MCON 1.2,45DEG	2-2311123-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	15	外壳	PA 6	90°	带有	65 °C, 70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	-40 – 120 °C	-	-
COVER,90,25/29POS REC HSG	2327810-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	25	盖 - 电缆引出	PA GF	90°	不带	140 °C	-40 – 140 °C	-	-
COVER	2344956-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	15	外壳	PBT GF10	90°	带有	65 °C, 70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	-40 – 120 °C	-	-
REC CONN CVR ASSY,58POS,AMP MCP 2.8	2359998-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	15	外壳	PBT	90°	带有	125 °C	-40 – 125 °C	-	-
REC CONN CVR ASSY,96POS,AMP MCP 2.8	2360002-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	15	外壳	PBT	90°	带有	125 °C	-40 – 125 °C	-	-
COVER,58P, INLINE W-W CONN	2378357-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	15	防尘盖	PBT GF	180°	带有	65 °C, 70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	-40 – 120 °C	-	-
TAB CONN CVR,62POS,AMP MCP 1.5K,90DEG	2423483-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	62	盖 - 电缆引出	PBT GF	90°	带有	65 °C, 70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	-40 – 120 °C	-	-

概述

主要优势

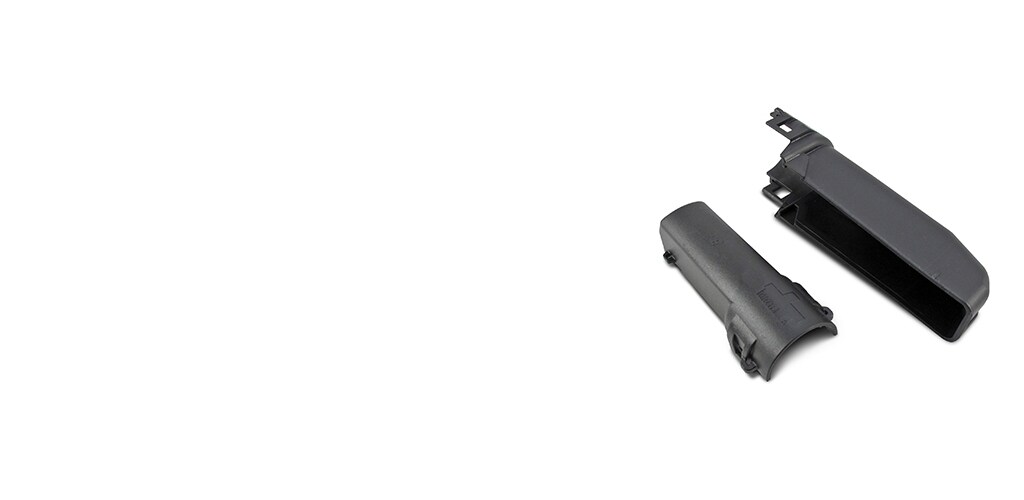

LEAVYSEAL 连接器尾附件

增强了环境保护：具有防水和防尘功能，防护等级达到 IP69K，适用于具有挑战性的环境。

安装灵活：支持各种导线出口尺寸和配置，包括 90° 和 180° 出线，可满足各种应用需求。

耐用的结构：由高质量的阻燃材料制成，能够在严苛环境中提供可靠性。

机械保护：提供应力消除、防止物理损坏，从而延长连接件的使用寿命。

多功能兼容性：与多个 LEAVYSEAL 连接器外壳兼容，适配不同的位置和应用。

流线型设计：具有干净、专业的外观，同时保持功能性，适合可见安装。

减少维护：坚固的设计减少了维护和维修频率，降低了运营成本。

改进了电缆管理：提供光滑和罗纹型号，防止损坏电缆护套并适配波纹管。

温度弹性：能够在较宽的温度范围内有效运行，支持极端气候条件下的应用。

附件集成：与锁定滑轨和密封盖等其他附件兼容，能够增强功能性和保护。

为了使 LEAVYSEAL 连接器达到 IP6K9K 等级，必须使用连接器尾附件。

主要特性

LEAVYSEAL 连接器尾附件

特性	描述
电缆出口角度	提供 180° 和 90° 选项，用于直线和侧出口布线
应力消除选项	可带或不带集成式应力消除装置
密封性能	与兼容外壳插接时支持 IPX9K 级密封
兼容的电缆直径	17–31.2 mm (0.669–1.228 in) 线束直径范围
安装兼容性	设计用于带公端或母端的外壳
材料选项	包括 PA、PA 6、PBT、GF 增强型热塑性塑料
工作温度	-40º C 至 +140°C，适用于高温工业和车辆环境
可维修设计	是 — 可拆卸和可更换尾附件，缩短了维护时间
UL 防火等级	UL 94V-0 和 UL 94HB 认证材料

LEAVYSEAL 扩展产品信息图（英文版）

实际应用

LEAVYSEAL 连接器尾附件

为非公路车辆提供密封线束
连接器尾附件可防止外露线束路线中的湿气和压力冲洗。

为高振动应用提供应力消除
适用于经常出现电缆疲劳的设备，包括建筑和农业系统。

为紧凑的车辆封装提供布线设计
90° 连接器尾附件选项简化了空间受限环境中的集成。

工业面板和坚固的外壳
用于密封以及减轻工厂自动化和户外控制系统中的电缆应力。

常见问题

LEAVYSEAL 连接器尾附件

问：LEAVYSEAL 连接器尾附件的密封等级是多少？

答：LEAVYSEAL 连接器尾附件在与兼容的外壳和盖板一起使用时支持 IPX9K 级防护。

Q：是否提供 90 度电缆出口？

答：提供。提供 180°（直式）和 90°（斜式）连接器尾附件，可满足各种线束布线需求。

问：哪些外壳类型与 LEAVYSEAL 连接器尾附件兼容？

答：这款尾附件与公端或母端外壳兼容，包括插头和插座样式。

阅读更多有关 LEAVYSEAL 连接器的常见问题解答

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

可密封 否 | 是
保护和应力消除附件类型 外壳 | 盖 - 电缆引出 | 盖配件 | 防尘盖

结构特性

位数 15 | 21 | 22 | 25 | 26 | 46 | 62 | 92

主体特性

主要产品颜色黑色
主要产品材料 PA | PA 6 | PA 6 GF | PA GF | PBT | PBT GF | PBT GF10 | PP MF
出线角度 180° | 90°

机械附件

应力消除 不带 | 带有

尺寸

兼容电缆束直径范围 (in) .669 | .732 | .748 | .76 | .827 | 1.024 | 1.126 | 1.161 | 1.228
兼容电缆束直径范围 (mm) 17 | 18.6 | 19 | 19.3 | 21 | 26 | 28.6 | 29.5 | 31.2
兼容电缆束直径范围 (mm) 17 | 18.6 | 19 | 19.3 | 21 | 26 | 28.6 | 29.5 | 31.2
兼容电缆束直径范围 (in) .669 | .732 | .748 | .76 | .827 | 1.024 | 1.126 | 1.161 | 1.228

使用环境

与连接器种类兼容 公端子护套 | 母端 | 母端子护套
工作温度（最大值） (°C) 65 | 70 | 75 | 80 | 85 | 90 | 100 | 105 | 110 | 120 | 125 | 130 | 140
工作温度（最大值） (°F) 212 | 248 | 257 | 266 | 284
工组温度范围 (°C) -40 – 140 | -40 – 125 | -40 – 100 | -40 – 130 | -40 – 120
工组温度范围 (°F) -40 – 284 | -40 – 266 | -40 – 212 | -40 – 257 | -40 – 248

行业标准

UL 阻燃性等级 UL 94HB | UL 94V-0
IP 等级 IPX9K

包装特性

封装方法 Bag | Box | Carton | 批量 | 袋和盒
封装数量 72 | 100 | 150 | 200 | 250 | 300 | 500 | 1000

其他

可维修是

参考编号

TE 内部编号 CAT-L489-B128
