2396217-2

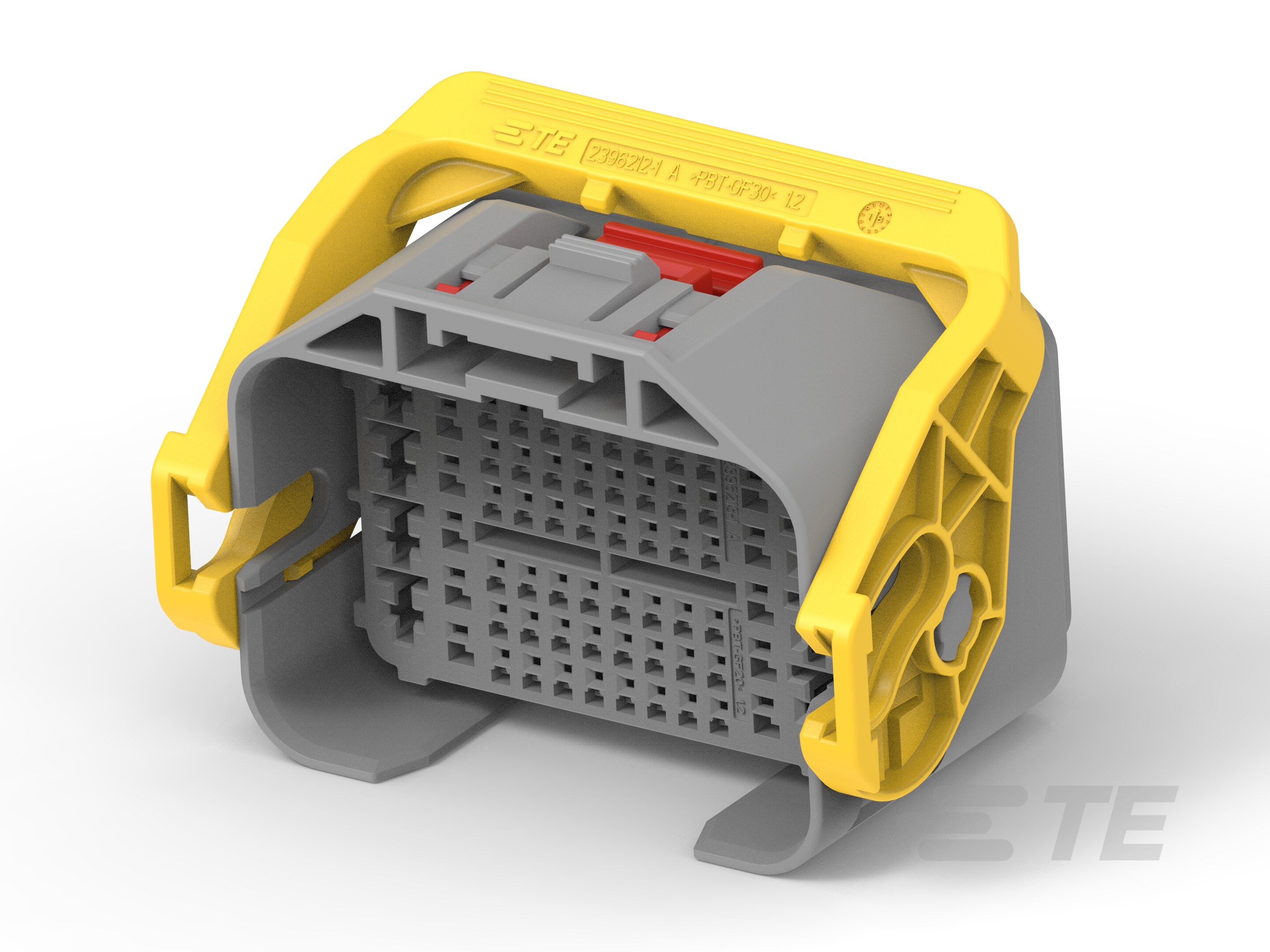

66 Position, Automotive Housing for Female Terminals, Wire-to-Wire, Sealable, Gray, Wire & Cable, Power & Signal, LEAVYSEAL
2396217-2
66 Position, Automotive Housing for Female Terminals, Wire-to-Wire, Sealable, Gray, Wire & Cable, Power & Signal, LEAVYSEAL
-
- AMP
- LEAVYSEAL
- TE 内部编号 2396217-2
- TE 内部产品描述 66POS,HYBRID,REC HSG ASSY,SLD,COD B
- 所有 LEAVYSEAL 连接器外壳 (117)
-
连接器和壳体类型 : 母端子护套
-
位数 : 66
-
可密封 : 是
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
-
行数 : 6
文档
产品图纸
- 66POS,PLUG HSG ASSY.HYBRID ENG_CD_2396217_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2396217-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2396217-2_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_2396217-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2396217-2_A.3d_igs.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-160419_D.pdf 英文版本
- 产品规格 ENG_SS_108-160408_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
混合型连接器 : 是
-
连接器形状 : 矩形
-
连接器和壳体类型 : 母端子护套
-
可密封 : 是
-
主要锁定特性 : 外壳集成
-
连接器系统 : 线到线
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 66
-
行数 : 6
电气特征
-
工作电压 (VDC): 12
-
标称电压架构 (V): 12
主体特性
-
出线角度 : 180°
-
主要产品颜色 : 灰色
-
连接器和键控代码 : B
接触件特性
-
端子类型 : 母端
-
端子大小 : .64mm | 1.2mm | 2.8mm
-
对接公端宽度 (mm): .64 | 1.2 | 2.8
-
对接公端宽度 (in): .025 | .047 | .11
机械附件
-
端子位置保证 : 是
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT GF
使用环境
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
-
工作温度（最大值） : 125 °C [ 257 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
UL 阻燃性等级 : UL 94HB
-
IP 等级 : IPX9K
其他
-
能够保证连接器位置 : 是
