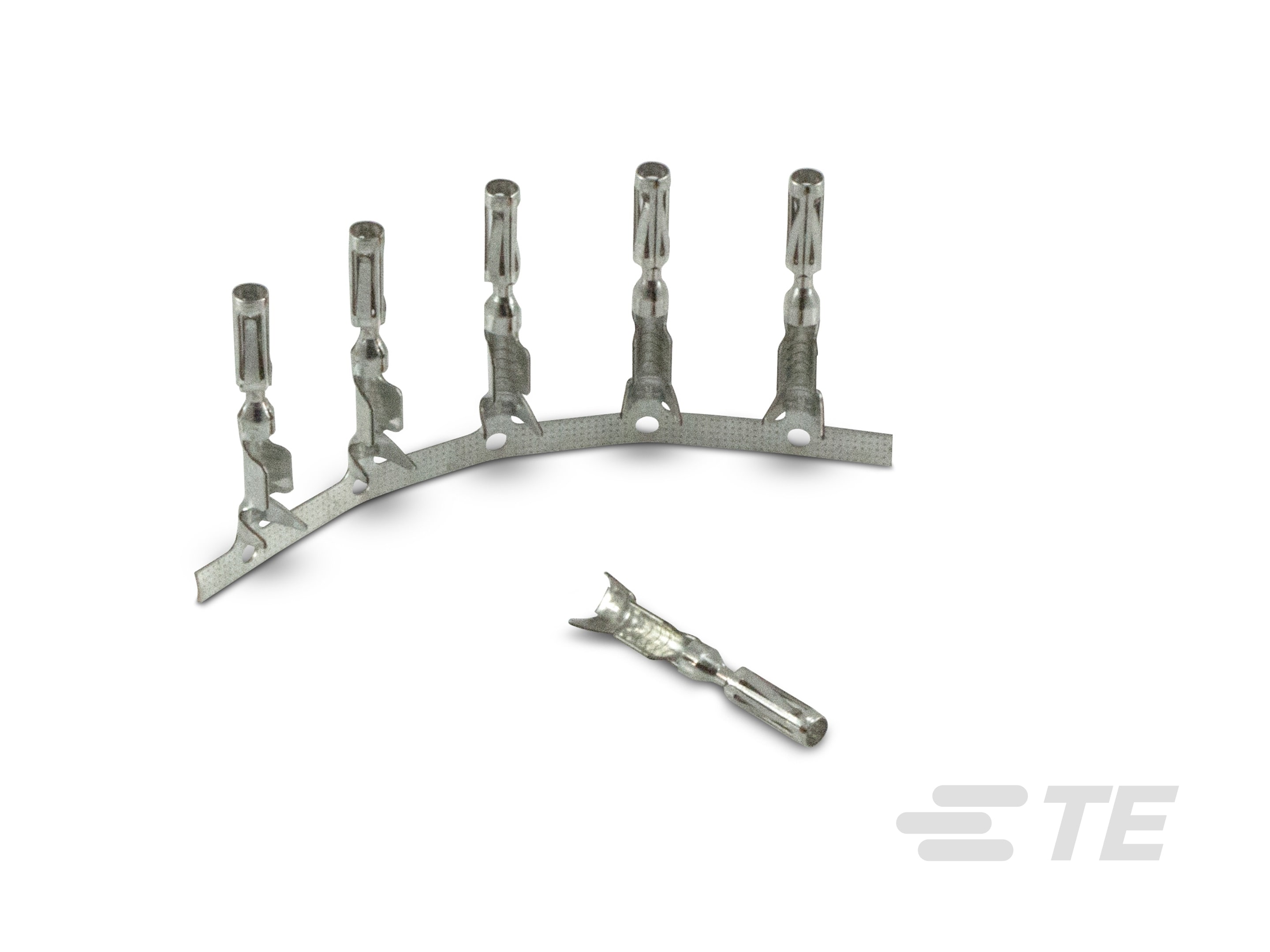

AMPSEAL 压接端子：1.3 mm

AMPSEAL 压接端子：1.3 mm-CAT-AM78-T273
  • AMP
|
  • AMPSEAL
AMPSEAL 触点是 1.3 mm 冲压成型插槽，通常用于采用我们的 AMPSEAL 连接器系列的重型车辆的电气应用。
更多 更少

产品特性

  • 端子类型 : 插座

  • 线径 (AWG): 20 – 16, 22 – 20, 24 – 22

  • 线径 (mm²): .325 – .517, .517 – 1.31, .204 – .325

  • 接触面电镀 : 金 (Au), 锡 (Sn), 镍 (Ni)

  • 主要锁定特性 : 外壳集成, 端子上

概述
AMPSEAL 压接触点可接受 16 至 24 AWG 或 1.5 至 0.20 mm² 导线。

插槽压接端子

AMPSEAL

AMPSEAL 是一系列端子系统，通常用于工业、商业和非公路车辆的电气应用。



AMPSEAL 触点由铜合金制成，提供镀锡版本（最大电流为 8 安培）和镀金版本（最大电流为 17 安培）。它们的触点是三束无倒刺冲压成型，有助于防止触点在装配过程中缠结或损坏。



这些压接触点易于使用手动工具压接器安装，并且可以使用测量工具直观地验证是否恰当压接。

  1. AMPSEAL (1.3 mm) 端子压接说明（英文版）

学习如何压接我们的 AMPSEAL (1.3 mm) 端子。观看本视频，获取有关使用手动工具压接端子的分步说明。

AMPSEAL 端子压接

其他 AMPSEAL 产品

商业和工业车辆e

推动商业和工业运输的未来发展
汽车、卡车、大巴和非公路车辆连接器e

汽车、卡车、大巴和非公路车辆连接器
常见问题

常见问题解答

问：    什么是 AMPSEAL 连接器？

答：    AMPSEAL 连接器具有卓越的耐久性和环境密封性。它由线端（可连接导线）和板端（可连接 PCB 板）组成，设计应用于高温环境下的发动机舱区域。



问：    AMPSEAL 连接器适用于哪些应用？

答：卡车、大巴、非公路车辆、工程机械、农机、采矿机械、应急车辆、林牧机械、叉式升降机、休闲设备、船舶、摩托车、发电。



阅读更多关于 AMPSEAL 连接器的常见问题解答

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 插座种类  180°

  • 主要锁定特性  外壳集成, 端子上

  • 可密封  否

主体特性

  • 端子密封类型  系列密封

接触件特性

  • 端子制造  冲压成形

  • 端子大小  1.3mm

  • 典型额定电流 (A) 8, 17

  • 压接类型  F 型压接

  • 导线端子端接区域电镀材料  锡

  • 端子类型  插座

  • 接触面电镀  金 (Au), 锡 (Sn), 镍 (Ni)

  • 接合插针直径  1.3 mm [ .051 in ]

端接特性

  • 线缆端接方法  压接

  • 产品端接到  导线

尺寸

  • 兼容的绝缘直径范围 (mm) 1.4 – 1.8, 1.7 – 2.7

  • 兼容的绝缘直径范围 (in) .055 – .07, .055 – .074, .067 – .106

  • 线径 (AWG) 20 – 16, 22 – 20, 24 – 22

  • 线径 (mm²) .325 – .517, .517 – 1.31, .204 – .325

  • 公端长度  19.1 mm [ .752 in ]

使用环境

  • 绝缘选项  非绝缘

  • 工作温度（最大值） (°C) 105, 125

  • 工作温度（最大值） (°F) 221, 257

  • 工组温度范围 (°C) -40 – 105, -40 – 125

  • 工组温度范围 (°F) -40 – 257, -40 – 221

操作/应用

  • 与电线基础材料兼容  铜

包装特性

  • 封装方法  Bag, Reel, 包装

  • 封装数量  1000, 5000

其他

  • 端子传导  0 – 24 A（低功率）

参考编号

  • TE 内部编号 CAT-AM78-T273
