概述

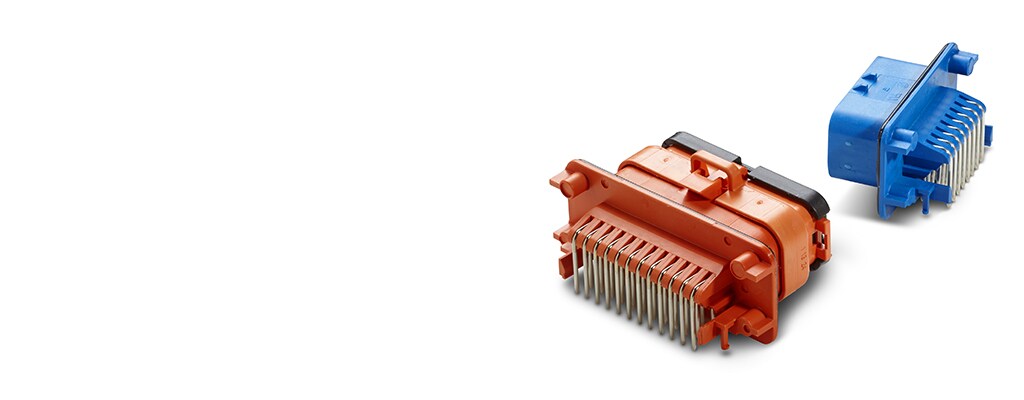

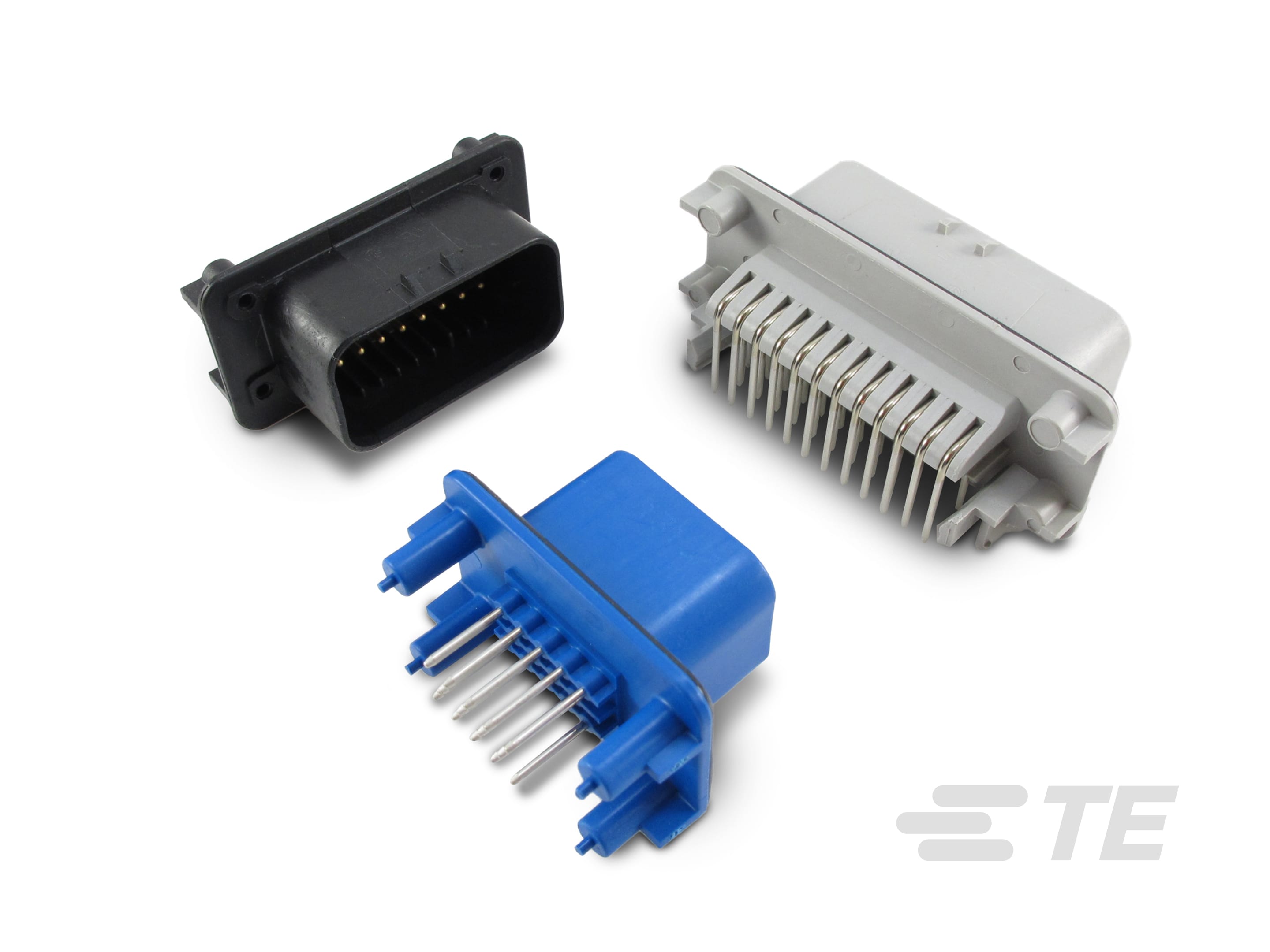

提供垂直和直角版本,并且可带或不带法兰密封圈。

系列概述

  • 可使用尺寸为 1.3 mm 的端子(镀金端子可达 17 安培,镀锡端子可达 8 安培)
  • 16-20 AWG (1.25-0.50 mm2)
  • 8、14、23 和 35 位位数排列方式
  • PCB 安装
  • 矩形热塑性外壳
  • 通过集成锁扣对配
  • 集成端子锁可确保端子装配到位并增强保持力
  • 可用附件:导线应力消除
  1. AMPSEAL 连接器概述和装配说明(英文版)

了解我们的适用于线对板严苛环境应用的坚固 AMPSEAL 连接器。观看本视频,简要了解连接器,并获取有关插入和取下端子以及对配和脱开的分步说明。

常见问题

常见问题解答

问:    什么是 AMPSEAL 连接器?

答:    AMPSEAL 连接器具有卓越的耐久性和环境密封性。它由线端(可连接导线)和板端(可连接 PCB 板)组成,设计应用于高温环境下的发动机舱区域。



问:    AMPSEAL 连接器适用于哪些应用?

答:    卡车、大巴、非公路车辆、工程机械、农垦机械、采矿设备、应急车辆、林业机械、娱乐设备、游艇、摩托车



阅读更多关于 AMPSEAL 连接器的常见问题解答

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 连接器系统  线到板, 线到设备

  • Sealable 

  • 连接器和端子端接到  印刷电路板

结构特性

  • 信号位置数量  8, 14, 23, 35

  • Number of Positions  8, 14, 23, 35

  • 行数  3

电气特征

  • 标称电压架构 (V) 12, 24, 42, 48, 240, 250

主体特性

  • 颜色  土黄色, 橙色, 灰色, 蓝色, 黑色

  • 连接器代码  1, 2, 4, 5, 6

接触件特性

  • 公端宽度  1.3 mm [ .051 in ]

  • 公端厚度  1.3 mm [ .051 in ]

  • 插针直径  1.3 mm [ .051 in ]

  • 接触面电镀  金 (Au), 锡 (Sn)

  • 端子额定电流(最大值) (A) 11

端接特性

  • 端接方法  通孔 - 焊接

机械附件

  • PCB 安装固定类型  板锁, 板锁闩, 焊尾

  • PCB 安装固定  不带, 带有

  • 面板安装特性  不带, 带有

  • PCB 安装对准  不带, 带有

  • 安装方向  垂直/180°, 水平/90°

  • 连接器安装类型  板安装

壳体特性

  • 中心线(间距)  4 mm [ .157 in ]

使用环境

  • 工组温度范围 (°C) -40 – 105, -40 – 125

  • 工组温度范围 (°F) -40 – 221, -40 – 257

操作/应用

  • 电路应用  电源和信号

行业标准

  • 保护等级  IP6K7, IP6K9K
