重载密封连接器系列概述和装配说明
高性能设计

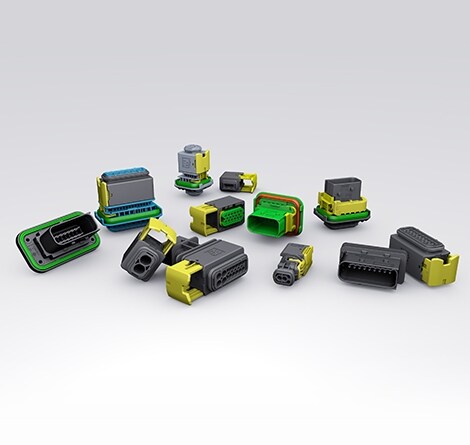

我们的重载密封系列连接器旨在以高性能标准满足商业车辆行业和非道路应用的严格要求。重载密封系列连接器由耐用的符合 UL94 V-0 等级的热塑性塑料制成，配有具备防错特性的集成式二次锁，可适用于线对线和线对设备应用，可线对线或法兰安装。重载密封系列连接器符合 IP67 和 IP6K9K 等级（与连接器尾盖搭配使用时），五种连接器结构尺寸分别具有四个键码选项可供选择。此系列连接器的提供从 2 至 18 位的孔位可供选择。我们还提供适用于 CAN 总线架构的解决方案。附件包括连接器尾盖、保护盖、盲堵和固定卡扣。
产品特性
- 可使用尺寸为 6.3/4.8K（电流可达 40 安培）、2.8（电流可达 40 安培）和 1.5K（电流可达 20 安培）的端子以及 MCON 1.2
- 6.00-0.20 mm2
- 2、3、4、6、7、8、10、12、13、15、16 和 18 种型腔排列方式
- 直插式安装、法兰安装或 PCB 板安装
- 矩形热塑性外壳
- 采用滑块锁定结构对配
- 集成二次锁可确保端子装配到位并增强保持力
- 符合 SAE J1939 标准规定的 CAN 总线协议规范
- 可用附件：连接器尾盖、固定滑块、保护帽、盲插插头和密封插头
产品优势
- 利用 AMP MCP 1.5K、2.8、6.3/4.8K 和 MCON 1.2 端子优化应用成本。共享系列支持具有大电流容量的广泛重载应用。
- 通过等级高达 IP69K 的强固型密封功能，可防尘、防水和防过喷。
- 可轻松插入和拔出端子，并可通过设计用于在端子基板压接的独立导线密封件尽享无故障维护。
- 利用可靠的装配过程，通过集成式辅助锁定装置和防错系统快速验证端子位置。
主要应用
由于这些连接器密封且坚固耐用，因此可用于工业和商用车辆中的多种应用。
主要行业
我们的重载密封连接器系列由于其稳健性和易于安装性而用于众多行业。
卡车
大巴
建筑设备
农业设备
专用车辆
汽车
材料规范
- 法兰密封：硅橡胶
- 辅助锁密封：硅橡胶
- 护套：玻璃填充 PBT
- 锁密封：玻璃填充 PBT
- 滑锁：玻璃填充 PBT
性能规格
- 电流：高达 40 安培。
- 温度：工作温度范围是 -40°C 至 +140°C。
- 耐用性：最高 10 个周期（镀锡）、最高 50 个周期（镀银）以及最高 100 个周期（镀金），请参见各产品规范以了解有关详情。
- 绝缘电阻：根据 ISO 16750-2 (4.12) 标准为 500 伏特直流电压。
- 浸入：IP67 等级、IP6K9K（含盖，只有在符合安装说明的情况下才适用于带法兰的公端护套）。
- 随机振动：外壳和端子没有物理损坏，没有功能性损毁；三个轴中的任意一个在以 177 m/s2 的加速度持续振动 94 小时的情况下可能无法连接。参见产品规格 108-94020 获取完整的规格信息。
- 电压：最高 42 伏特直流电压。
- 介质耐压：在 60 秒的 500 伏特交流电、50 或 60 Hz 频率下，邻近端子和外壳的外轮廓间没有出现闪络或击穿。
- 阻燃等级：产品采用符合 UL 94 V0 防火等级的材料。
重载密封连接器系列尺寸
| 组 | 母端护套 | 公端护套 | ||||
|---|---|---|---|---|---|---|
| 总长度 A | 总高度 B | 总宽度 C | 总长度 D | 总高度 E | 总宽度 F | |
| A | 1.23 (31.3) | 0.73 (18.5) | 1.02 (26.0) | 1.64 (47.1) | 0.75 (19.0) | 1.09 (27.6) |
| B | 1.23 (31.3) | 1.01 (25.7) | 1.19 (30.2) | 1.64 (47.1) | 1.06 (27.0) | 1.09 (27.6) |
| C | 1.23 (31.3) | 1.01 (25.7) | 1.23 (31.2) | 1.64 (47.1) | 1.06 (27.0) | 1.28 (32.6) |
| D | 1.23 (31.3) | 1.01 (25.7) | 1.54 (39.2) | 1.64 (47.1) | 1.06 (27.0) | 1.60 (40.6) |
| E | 1.23 (31.3) | 1.01 (25.7) | 2.02 (51.2) | 1.64 (47.1) | 1.06 (27.0) | 2.07 (52.6) |
