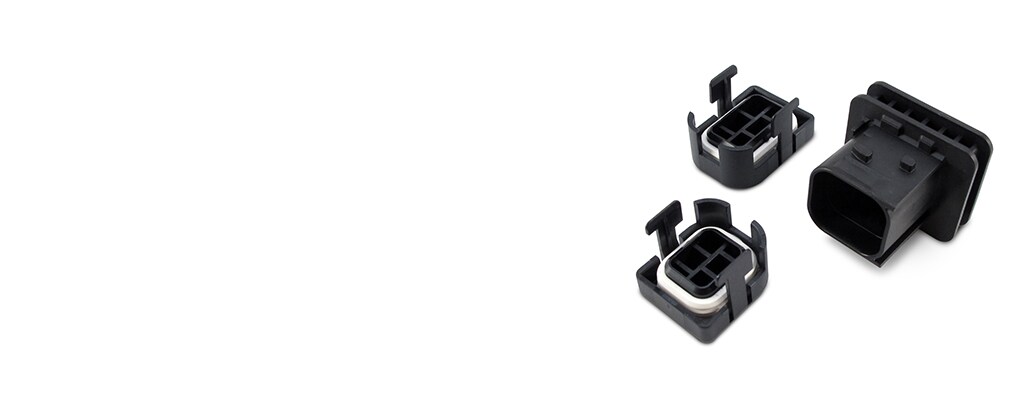

重型密封系列连接器保护帽

重型密封系列连接器保护帽-CAT-H3399-C1748

AMP

|

重型密封连接器系列

我们的保护帽设计用于盖住两半未插接时的重型密封连接器接口。它们可以防止由于暴露在严苛环境中的连接中的湿气或污垢而造成的损坏。

产品特性

位数 : 2 | 3 | 4 | 6 | 7 | 8 | 10 | 12 | 15 | 16 | 18
主要产品颜色 : 黑色
保护和应力消除附件类型 : 外壳 | 盖 - 电缆引出
主要产品材料 : PA | PA GF | PBT GF
出线角度 : 180°

产品	TE 产品编号	文档	位数	保护和应力消除附件类型	主要产品材料	工作温度（最大值）	工组温度范围	欧盟 RoHS 符合性	欧盟 ELV 符合性
PROTECTION CAP,GROUP A,ASSY	2112289-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	2, 3	外壳	PA	140 °C	-40 – 140 °C	-	-
PROTECTION CAP,GROUP B,ASSY	2112291-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	4, 6	外壳	PA	65 °C, 70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	-40 – 120 °C	-	-
PROTECTION CAP,GROUP C,ASSY	2112293-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	2, 6, 7, 8	外壳	PA	65 °C, 70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	-40 – 120 °C	-	-
PROTECTION CAP,GROUP D,ASSY	2112295-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	8, 10, 12	外壳	PA	65 °C, 70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	-40 – 120 °C	-	-
PROTECTION CAP,GROUP E,ASSY	2112297-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	4, 12, 15, 16, 18	外壳	PA	65 °C, 70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	-40 – 120 °C	-	-
PROTECTION CAP, FOR REC.HSG GR	2112299-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	2, 3	外壳	PBT GF	140 °C	-40 – 140 °C	-	-
PROTECTION CAP, FOR REC.HSG GROUP B	2112300-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	4, 6	外壳	PBT GF	140 °C	-40 – 140 °C	-	-
PROTECTION CAP, FOR REC.HSG GROUP C	2112301-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	2, 6, 7, 8	外壳	PBT GF	140 °C	-40 – 140 °C	-	-
PROTECTION CAP, FOR REC.HSG GROUP D	2112302-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	8, 10, 12	盖 - 电缆引出	PA GF	140 °C	-40 – 140 °C	-	-
PROTECTION CAP, FOR REC.HSG GROUP E	2112303-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	4, 12, 15, 16, 18	外壳	PBT GF	140 °C	-40 – 140 °C	-	-

概述

我们的重型密封系列连接器保护帽提供公端和母端塑壳供选择。

产品特性

出线角度 180（直插式）
工作温度范围：-40 至 140°C
UL 94-HB，UL 94 V-0 阻燃等级
提供 2、3、4、6、7、8、10、12、15、16 和 18 位孔位可供选择

重型密封系列连接器

了解重型密封系列连接器
重型密封系列连接器适用于关键应用，可承受极具挑战性的严苛工况条件。这些耐用的热塑性连接器中配有具备防错功能的二次锁，可用于直插式安装或法兰安装式应用。

常见问题

常见问答解答

阅读我们的常见问答，详细了解我们的重型密封系列连接器。

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

可密封是
保护和应力消除附件类型 外壳 | 盖 - 电缆引出

结构特性

位数 2 | 3 | 4 | 6 | 7 | 8 | 10 | 12 | 15 | 16 | 18

主体特性

主要产品颜色黑色
主要产品材料 PA | PA GF | PBT GF
出线角度 180°

机械附件

应力消除不带

使用环境

与连接器种类兼容 公端子护套 | 母端子护套
工作温度（最大值） (°C) 65 | 70 | 75 | 80 | 85 | 90 | 100 | 105 | 110 | 120 | 140
工作温度（最大值） (°F) 248 | 284
工组温度范围 (°C) -40 – 140 | -40 – 120
工组温度范围 (°F) -40 – 284 | -40 – 248

行业标准

UL 阻燃性等级 UL 94HB | UL 94V-0

包装特性

封装方法 Box
封装数量 400 | 500 | 600 | 750 | 1000

其他

可维修是

参考编号

TE 内部编号 CAT-H3399-C1748
