浏览以下产品以查看具体价格

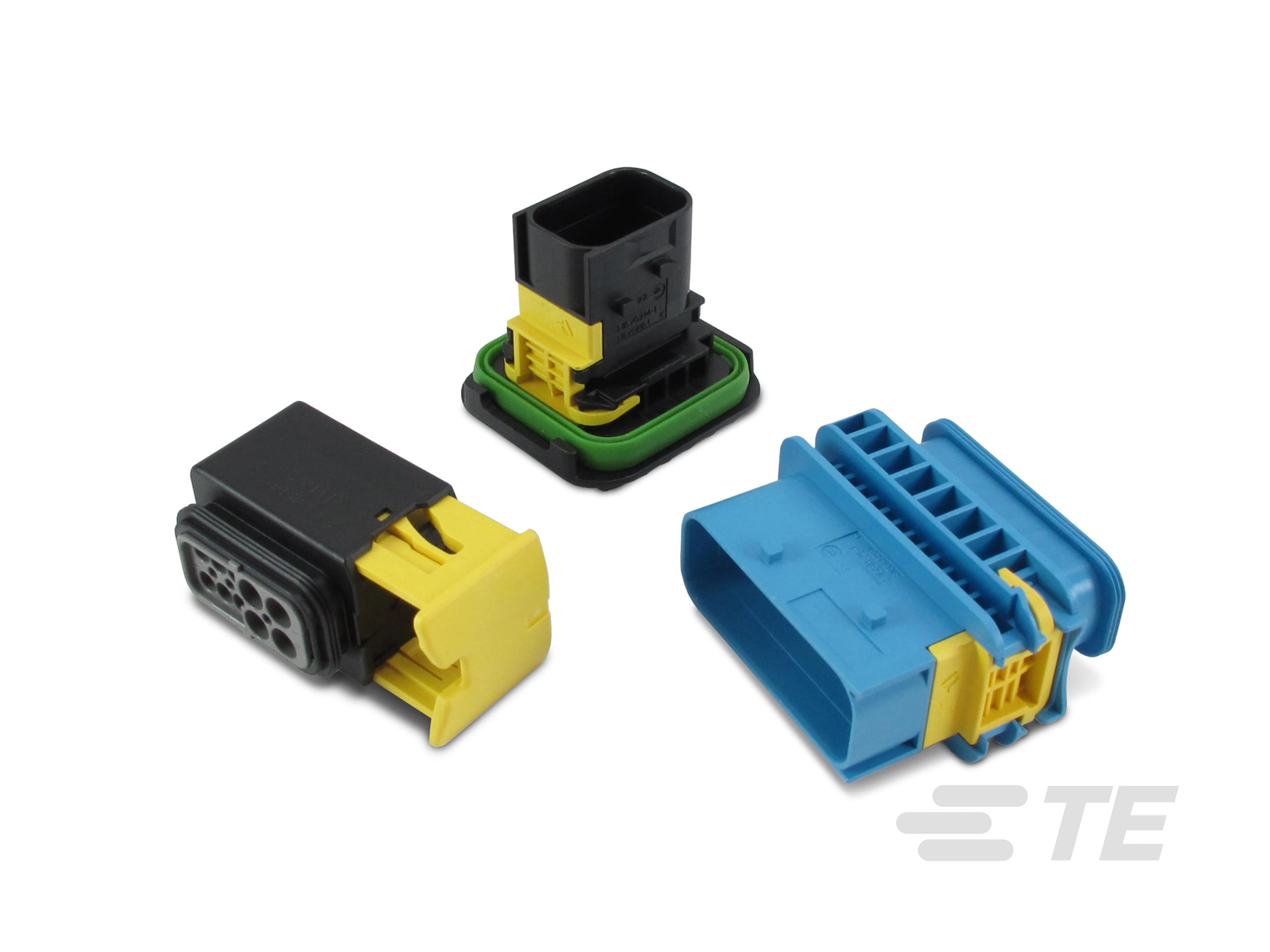

重载密封系列连接器塑壳

重型密封连接器系列

重载密封系列连接器塑壳提供 5 种尺寸和 2 至 18 位可供选择。这些线对线和线对器件连接器采用滑块锁定结构进行对配。它们可使用 AMP MCP 6.3/4.8K、2.8 和 1.5K 号端子，并且可负载高达 40 安培的电流。

产品特性

位数 : 2, 3, 4, 6, 7, 8, 10, 12, 13, 15, 16, 18
连接器和壳体类型 : 公端子护套, 母端子护套
对接公端宽度 (mm): 1.2, 1.5, 1.6, 2.8, 5.8, 6.3
对接公端宽度 (in): .047, .059, .06, .062, .063, .11, .22, .228, .248, .25
连接器系统 : 线到线
中心线（间距） (mm): 2.5, 4, 5, 6, 9
中心线（间距） (in): .098, .157, .196, .236, .24, .354

产品	TE 产品编号	文档	连接器和壳体类型	位数	行数	主要锁定特性	中心线（间距）	对接公端宽度	主要产品颜色	端子额定电流（最大值）	标称电压架构	连接器和键控代码
10POS, MIXED,TAB HSG,ASSY	1-1564518-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	10	2	端子上	4 mm, 6 mm	1.6 mm, 2.8 mm	黑色	10 A, 30 A	12 V, 24 V, 42 V, 60 V	A
16POS, MIXED,TAB HSG,ASSY,CODA	1-1564407-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	16	2	端子上	4 mm, 6 mm	1.6 mm, 2.8 mm	黑色	40 A	12 V, 24 V, 42 V, 60 V	A
10POS, MIXED,TAB HSG,ASSY	1-1564516-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	10	2	端子上	4 mm, 6 mm	1.6 mm, 2.8 mm	黑色	10 A, 30 A	12 V, 24 V, 42 V, 60 V	A
4POS,TAB5.8X0.8,TABHSG,ASSY,SLD	1-1564536-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	4	1	外壳集成	9 mm	5.8 mm	黑色	40 A	-	A
3POS MCP1.5k REC HSG CO MID POS CLOSED	1-1418448-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	2	1	外壳集成	4 mm	1.6 mm	黑色	20 A	12 V, 24 V, 42 V, 60 V	A
8POS,TAB 1.6X0.6,TAB HSG,ASSY	1-1564416-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	8	2	端子上	4 mm	1.6 mm	黑色	10 A	12 V, 24 V, 42 V, 60 V	A
6POS,TAB 1.6X0.6,TAB HSG,ASSY,	1-1703820-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	6	2	端子上	4 mm	1.6 mm	黑色	10 A	12 V, 24 V, 42 V, 60 V	A
3POS,TAB 1.5X0.63 TAB HSG MID POS CLOSED	1-1670730-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	2	1	外壳集成	4 mm	1.6 mm	黑色	-	12 V, 24 V, 42 V, 60 V	A
4 POS AMP MCP 2.8 REC HSG	5-1418390-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	4	2	外壳集成	6 mm	2.8 mm	紫色	40 A	12 V, 24 V, 42 V, 60 V	E
2POS,AMP MCP 1.5K,REC HSG ASSY,SLD,COD A	1-2382278-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	2	1	外壳集成	4 mm	1.6 mm	黑色	10 A	60 V	A
3POS,TAB 1.5X0.63,TAB HSG,ASSY	3-1670730-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	3	1	外壳集成	4 mm	1.6 mm	绿色	20 A	12 V, 24 V, 42 V, 60 V	C
15POS, MIXED,TAB HSG,ASSY	3-1564530-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	15	2	端子上	4 mm, 6 mm	1.6 mm, 2.8 mm	绿色	10 A, 30 A	12 V, 24 V, 42 V, 60 V	C
3POS AMP MCP1.5k REC.HSG CODC	3-1418448-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	3	1	外壳集成	4 mm	1.6 mm	绿色	20 A	12 V, 24 V, 42 V, 60 V	C
18POS,TAB 1.6X0.6,TAB HSG,ASSY	3-1564526-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	18	2	端子上	4 mm	1.6 mm	绿色	10 A	12 V, 24 V, 42 V, 60 V	C
2POS,TAB 5.8X0.8,TAB HSG,ASSY	3-1564546-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	2	1	端子上	9 mm	5.8 mm	绿色	40 A	12 V, 24 V, 42 V, 60 V	C
8POS,AMP MCP2.8,REC HSG,ASSY	3-1670894-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	8	2	端子上	6 mm	2.8 mm	黑色	40 A	12 V, 24 V, 42 V, 60 V	C
2POS,TAB 2.8X0.8,TAB HSG,ASSY	3-1703841-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	2	1	端子上	6 mm	2.8 mm	绿色	30 A	12 V, 24 V, 42 V, 60 V	C
4 POS AMP MCP 2.8 REC HSG	3-1418390-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	4	2	外壳集成	6 mm	2.8 mm	绿色	40 A	12 V, 24 V, 42 V, 60 V	C
8POS,TAB 2.8X0.8,TAB HSG,ASSY	4-1564522-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	8	2	端子上	6 mm	2.8 mm	蓝色	30 A	12 V, 24 V, 42 V, 60 V	D
4 POS AMP MCP 2.8 REC HSG	4-1418390-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	4	2	外壳集成	6 mm	2.8 mm	蓝色	40 A	12 V, 24 V, 42 V, 60 V	D
7POS, MIXED,TAB HSG,ASSY,CODD	4-1703648-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	7	2	端子上	4 mm, 6 mm	1.6 mm, 2.8 mm	蓝色	10 A, 30 A	12 V, 24 V, 42 V, 60 V	D
8POS,TAB 1.6X0.6,TAB HSG,ASSY	4-1564416-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	8	2	端子上	4 mm	1.6 mm	蓝色	10 A	12 V, 24 V, 42 V, 60 V	D
10POS, MIXED,TAB HSG,ASSY	4-1564518-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	10	2	端子上	4 mm, 6 mm	1.6 mm, 2.8 mm	蓝色	10 A, 30 A	12 V, 24 V, 42 V, 60 V	D
4POS,TAB 5.8X0.8,TAB HSG,ASSY	4-1564534-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	4	1	端子上	9 mm	5.8 mm	蓝色	40 A	12 V, 24 V, 42 V, 60 V	D
12POS,AMP MCP1.5K,REC HSG,ASSY,CODD	4-1703639-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	12	2	端子上	4 mm	1.5 mm	黑色	20 A	12 V, 24 V, 42 V, 60 V	D
18POS,AMP MCP1.5K,REC HSG,ASSY	4-1563759-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	18	2	端子上	4 mm	1.5 mm	黑色	20 A	12 V, 24 V, 42 V, 60 V	D
4POS,AMP MCP6.3/4.8K,REC HSG,ASSY	4-1564330-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	4	1	端子上	9 mm	6.3 mm	黑色	40 A	12 V, 24 V, 42 V, 60 V	D
16POS, MIXED,TAB HSG,ASSY	2-1564407-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	16	2	端子上	4 mm, 6 mm	1.6 mm, 2.8 mm	灰色	40 A	12 V, 24 V, 42 V, 60 V	B
2POS,1.6X0.6,TAB HSG ASSY,SLD,COD B	2-2382274-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	2	1	外壳集成	4 mm	1.6 mm	灰色	10 A	60 V	B
4 POS AMP MCP 2.8 REC HSG	6-1418390-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	4	2	外壳集成	6 mm	2.8 mm	红色	40 A	12 V, 24 V, 42 V, 60 V	F
7POS, MIXED,TAB HSG,ASSY,CODB	2-1703648-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	7	2	端子上	4 mm, 6 mm	1.6 mm, 2.8 mm	灰色	10 A, 30 A	12 V, 24 V, 42 V, 60 V	B
4POS,TAB 5.8X0.8,TAB HSG,ASSY	2-1564534-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	4	1	端子上	9 mm	5.8 mm	灰色	40 A	12 V, 24 V, 42 V, 60 V	B
18POS,TAB 1.6X0.6,TAB HSG,ASSY	2-1564526-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	18	2	端子上	4 mm	1.6 mm	灰色	10 A	12 V, 24 V, 42 V, 60 V	B
2POS,AMP MCP2.8,REC. HSG	2-1418483-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	2	1	端子上	6 mm	2.8 mm	黑色	40 A	12 V, 24 V, 42 V, 60 V	B
2POS,TAB 5.8X0.8,TAB HSG,ASSY	2-1564544-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	2	1	端子上	9 mm	5.8 mm	灰色	40 A	12 V, 24 V, 42 V, 60 V	B
16POS, MIXED,REC HSG,ASSY	2-1564337-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	16	2	端子上	4 mm, 6 mm	1.5 mm, 2.8 mm	黑色	40 A	12 V, 24 V, 42 V, 60 V	B
6POS,TAB 1.6X0.6,PIN HSG,ASSY,	1-1703773-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	6	2	端子上	4 mm	1.6 mm	黑色	10 A	12 V, 24 V, 42 V, 60 V	A
8POS,TAB 1.6X0.6,TAB HSG,ASSY	2-1564416-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	8	2	端子上	4 mm	1.6 mm	灰色	10 A	12 V, 24 V, 42 V, 60 V	B
18POS,AMP MCP1.5K,REC HSG,ASSY	2-1563759-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	18	2	端子上	4 mm	1.5 mm	黑色	20 A	12 V, 24 V, 42 V, 60 V	B
4 POS AMP MCP 2.8 REC HSG	2-1418390-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	4	2	外壳集成	6 mm	2.8 mm	灰色	40 A	12 V, 24 V, 42 V, 60 V	B
3 POS AMP MCP1.5k REC. HSG COD	2-1418448-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	3	1	外壳集成	4 mm	1.6 mm	灰色	20 A	12 V, 24 V, 42 V, 60 V	B
3POS,TAB 1.6X0.6,TAB HSG,ASSY,	4-1703843-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	3	1	外壳集成	4 mm	1.6 mm	蓝色	20 A	12 V, 24 V, 42 V, 60 V	D
18POS,AMP MCP1.5K,REC HSG,ASSY	3-1563759-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	18	2	端子上	4 mm	1.5 mm	黑色	20 A	12 V, 24 V, 42 V, 60 V	C
15POS, MIXED,TAB HSG,ASSY	3-1564532-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	15	2	端子上	4 mm, 6 mm	1.6 mm, 2.8 mm	绿色	10 A, 30 A	12 V, 24 V, 42 V, 60 V	C
8POS,TAB 1.6X0.6,TAB HSG,ASSY	4-1564512-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	8	2	端子上	4 mm	1.6 mm	蓝色	10 A	12 V, 24 V, 42 V, 60 V	D
7 POS MIXED REC HSG GR	2-1418480-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	7	2	端子上	4 mm, 6 mm	1.5 mm, 2.8 mm	黑色	40 A	12 V, 24 V, 42 V, 60 V	B
10POS, MIXED,TAB HSG,ASSY	2-1564516-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	10	2	端子上	4 mm, 6 mm	1.6 mm, 2.8 mm	灰色	10 A, 30 A	12 V, 24 V, 42 V, 60 V	B
4POS,TAB 2.8X0.8,TAB HSG,ASSY,	2-1703818-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	4	2	端子上	6 mm	2.8 mm	灰色	30 A	12 V, 24 V, 42 V, 60 V	B
3POS,TAB 1.6X0.6,TAB HSG,ASSY,	2-1703843-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	3	1	外壳集成	4 mm	1.6 mm	灰色	20 A	12 V, 24 V, 42 V, 60 V	B
13POS,REC HSG ASSY,SLD,COD A	1-2358263-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	13	1, 2	端子上	4 mm, 5 mm	1.5 mm, 2.8 mm, 5.8 mm	黑色	20 A, 32 A, 50 A	12 V, 24 V, 42 V, 60 V	A

概述

重载密封系列连接器具有防错特性、L 形密封件和四种键码选项。

系列概述

可使用 6.3/4.8K 端子（电流可达 40 安培）、2.8 端子（电流可达 40 安培）和 1.5K 端子（电流可达 20 安培）
6.00-0.20 mm²
2、3、4、6、7、8、10、12、13、15、16 和 18 种型腔排列方式
线对线或法兰安装
矩形热塑性外壳
采用滑块锁定结构对配
集成二次锁可确保端子装配到位并增强保持力
符合 SAE J1939 标准规定的 CAN 总线协议规范
可用附件：连接器尾盖、固定滑块、保护帽、盲插插头和密封插头

重载密封连接器系列

了解重载密封连接器系列
重载密封连接器系列适用于关键应用，可承受极具挑战性的严苛工况条件。这些耐用的热塑性连接器中配有具备防错功能的辅助锁，可用于直插式安装或法兰安装式应用。

常见问题

常见问答解答

问：什么是重载密封连接器？

答：我们的重载密封连接器是环境密封连接器，适用于线对线和线对设备应用。了解重载
密封连接器适用于连接性能稍一下降就可能造成严重后果的严苛环境应用。

问：重载密封连接器系列适用于哪些应用？

答：卡车、大巴、非公路车辆、工程机械、农垦机械、采矿设备、应急车辆、林业机械、娱乐设备、游艇、摩托车

阅读关于重载密封连接器系列的更多常见问题解答

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

混合型连接器 否, 是
连接器形状矩形
连接器和壳体类型 公端子护套, 母端子护套
连接器系统 线到线
可密封是
主要锁定特性 外壳集成, 端子上
连接器和端子端接到 电线和电缆

结构特性

空白孔位 2, 0
位数 2, 3, 4, 6, 7, 8, 10, 12, 13, 15, 16, 18
行数 1, 2

电气特征

工作电压 (VDC) 42, 60
工作电压 (VAC) 42
标称电压架构 (V) 12, 24, 32, 42, 60

主体特性

出线角度 180°, 90°
主要产品颜色 灰色, 紫色, 红色, 绿色, 蓝色, 黑色
连接器和键控代码 A, A-B-C, B, C, D, E, F

接触件特性

端子类型 公端, 母端
端子大小 1.2mm, 1.5K, 1.5mm, 1.6mm, 2.8mm, 4.8K, 5.8mm, 6.3K, 6.3mm
对接公端宽度 (mm) 1.2, 1.5, 1.6, 2.8, 5.8, 6.3
对接公端宽度 (in) .047, .059, .06, .062, .063, .11, .22, .228, .248, .25
端子额定电流（最大值） (A) 10, 16, 20, 23, 30, 32, 40, 50

机械附件

接合对准带有
端子位置保证 否, 是
接合对准类型键控
应力消除 不带, 按附件添加
连接器安装类型 电缆安装（自由悬挂）

壳体特性

外壳材料 PBT GF, PBT GF30
中心线（间距） (mm) 2.5, 4, 5, 6, 9
中心线（间距） (in) .098, .157, .196, .236, .24, .354

尺寸

产品宽度 (mm) 18.5, 25.7, 27, 39.8, 42.4, 47.05, 47.1, 48.1, 50.6
产品宽度 (mm) 18.5, 25.7, 27, 39.8, 42.4, 47.05, 47.1, 48.1, 50.6
产品宽度 (in) .728, 1.01, 1.011, 1.012, 1.063, 1.56, 1.567, 1.67, 1.852, 1.854, 1.89, 1.894, 1.992
产品长度 (mm) 25.9, 27.6, 29.1, 32.6, 36, 37.5, 40.6, 42.5, 43, 44, 50.5, 52.6, 54.1, 62.5, 67.2
连接器高度 (mm) 19, 27, 29.8, 30.75, 31.2, 31.25, 39.8, 46.7, 47.05, 47.1, 48.1, 50.6, 53.1
线径 (AWG) 16 – 10
连接器高度 (mm) 19, 27, 29.8, 30.75, 31.2, 31.25, 39.8, 46.7, 47.05, 47.1, 48.1, 50.6, 53.1
连接器高度 (in) .748, 1.062, 1.063, 1.173, 1.211, 1.23, 1.567, 1.839, 1.852, 1.854, 1.894, 1.99, 1.992, 2.09
行间距 (mm) 1.5, 2, 2.54, 3, 5.5, 6, 6.2, 6.3, 6.45, 6.5, 6.8, 6.9, 7.25, 7.6, 7.7, 7.9, 8.6, 9, 9.5, 12, 13.55
行间距 (in) .059, .079, .1, .118, .217, .236, .24, .244, .248, .254, .256, .268, .272, .285, .299, .303, .311, .339, .354, .374, .472, .533
线径 (mm²) 1.5 – 6
产品长度 (mm) 25.9, 27.6, 29.1, 32.6, 36, 37.5, 40.6, 42.5, 43, 44, 50.5, 52.6, 54.1, 62.5, 67.2
产品长度 (in) 1.02, 1.08, 1.087, 1.146, 1.283, 1.417, 1.476, 1.598, 1.673, 1.693, 1.732, 1.988, 2.071, 2.13, 2.46, 2.461, 2.645, 2.646

使用环境

工作温度（最大值） 140 °C [ 284 °F ]
工组温度范围 -40 – 140 °C [ -40 – 284 °F ]

操作/应用

电路应用电源

行业标准

UL 阻燃性等级 UL 94V-0
IP 等级 IP67, IP69K, IP6K7
与机构/标准产品兼容 DIN IEC 512

包装特性

封装方法 Box, Carton, 包装
封装数量 1, 72, 140, 150, 200, 210, 220, 230, 250, 280, 300, 320, 380, 396, 400, 450, 600, 700

其他

可维修 否, 是
能够保证连接器位置否

参考编号

TE 内部编号 CAT-H3399-CH8172

Catalog

重载密封连接器系列重载密封连接器系列旨在以高性能标准满足商业车辆行业和非道路应用的严格要求。

Product Specifications

重载密封连接器系列规范该规范中涵盖了重载密封连接器系列的性能测试和质量要求。

Application Specifications

重载密封连接器系列应用规范该规范中涵盖了重载密封连接器系列的应用要求。

Connector Selector

连接器选型指南连接器选型指南是 TE Connectivity (TE) 工业和商业运输事业部电连接器的选型参考指南。

Flipbook Catalog

工业和商业运输 - 端子和连接器 TE 的工业和商业运输端子和连接器电子版产品目录主要介绍 AMPSEAL 连接器、AMPSEAL 16 连接器、圆形 DIN 连接器、德驰系列连接器、重载密封连接器系列、LEAVYSEAL 系列连接器以及 Superseal 1.0 连接器、端子、工具和附件。
