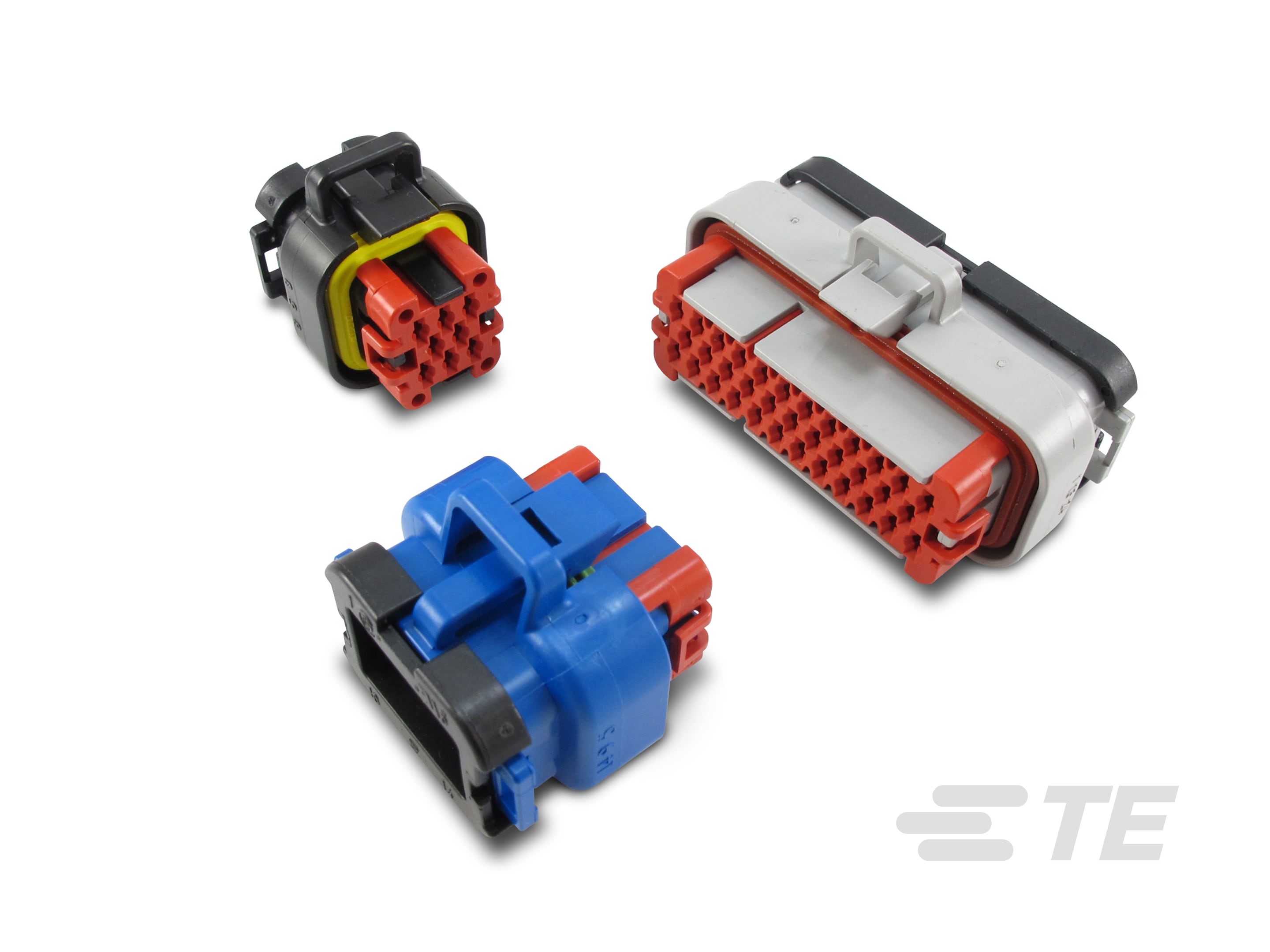

AMPSEAL 母端护套

AMPSEAL 母端护套-CAT-AM78-CH8172
  • AMP
|
  • AMPSEAL
AMPSEAL 母端护套采用环境密封结构，并提供 8、14、23 和 35 种型腔排列方式。它们可使用尺寸为 1.3 mm 的端子（镀金端子可达 17 安培，镀锡端子可达 8 安培），并且采用集成锁闩进行插接。
更多 更少
联系我们

产品特性

  • 连接器和壳体类型 : 插头 | 母端子护套

  • 位数 : 8 | 14 | 23 | 35

  • 可密封 : 是

  • 工组温度范围 (°C): -40 – 125 | -40 – 105

  • 工组温度范围 (°F): -40 – 221 | -40 – 257

  • 行数 : 3

概述
AMPSEAL 母端护套提供多种键控颜色选项以便于插接。

母端护套

AMPSEAL

AMPSEAL 连接器系统提供的母端护套能够承受极端温度和湿度，包括高达 125°C 的高温（对于镀金触点）。



该系统设计用于发动机或变速箱、发动机罩下、动力控制单元、隔板、底盘上或重型车辆驾驶室中的电气应用。

AMPSEAL 母端护套主要特点

  • 可使用尺寸为 1.3 mm 的端子（镀金端子可达 17 安培，镀锡端子可达 8 安培）
  • 16-24 AWG (1.25-0.20 mm2)
  • 8、14、23 和 35 种型腔排列方式
  • PCB 安装
  • 矩形热塑性外壳
  • 通过集成锁闩插接
  • 集成楔形锁紧装置可确保端子装配到位并增强保持力
  • 可用附件：导线应力消除、CPA
  1. AMPSEAL 连接器概述和装配说明（英文版）

了解我们的适用于线对板严苛环境应用的坚固 AMPSEAL 连接器。观看本视频，简要了解连接器，并获取有关插入和退出端子以及连接器对配和分离的分步说明。

AMPSEAL

其他 AMPSEAL 产品

商业和工业车辆e

推动商业和工业运输的未来发展
汽车、卡车、大巴和非公路车辆连接器e

汽车、卡车、大巴和非公路车辆连接器
常见问题

常见问题解答

问：    什么是 AMPSEAL 连接器？

答：    AMPSEAL 连接器具有卓越的耐久性和环境密封性。它由线端（可连接导线）和板端（可连接 PCB 板）组成，设计应用于高温环境下的发动机舱区域。



问：    AMPSEAL 连接器适用于哪些应用？

答：卡车、大巴、非公路车辆、工程机械、农机、采矿机械、应急车辆、林牧机械、叉式升降机、休闲设备、船舶、摩托车、发电。



阅读更多关于 AMPSEAL 连接器的常见问题解答

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 混合型连接器  否

  • 连接器形状  矩形

  • 连接器和壳体类型  插头 | 母端子护套

  • 可密封  是

  • 主要锁定特性  外壳集成

  • 连接器系统  线到板 | 线到设备 | 线到面板

  • 连接器和端子端接到  电线和电缆

结构特性

  • 空白孔位  6

  • 位数  8 | 14 | 23 | 35

  • 行数  3

电气特征

  • 工作电压 (VDC) 159 | 250

  • 工作电压 (VAC) 250

  • 标称电压架构 (V) 90 | 250

主体特性

  • 出线角度  180°

  • 主要产品颜色  土黄色 | 橙色 | 灰色 | 蓝色 | 黑色

  • 连接器和键控代码  1 | 2 | 3 | 4 | 5 | 6 | A | B | C | D | E

接触件特性

  • 端子类型  插座

  • 端子大小  1.3mm | AMPSEAL 1.3 毫米

  • 接合插针直径 (mm) 1.3

  • 接合插针直径 (in) .05 | .051

  • 端子额定电流（最大值） (A) 8 | 17

机械附件

  • 接合对准  带有

  • 端子位置保证  否 | 是

  • 接合对准类型  键控

  • 应力消除  不带 | 按附件添加

  • 连接器安装类型  电缆安装（自由悬挂）

壳体特性

  • 外壳材料  PBT | PBT GF

  • 中心线（间距） (mm) 4

  • 中心线（间距） (in) .157 | .16

尺寸

  • 产品宽度 (mm) 33.6 | 38.3

  • 产品宽度 (in) 1.323 | 1.5

  • 行间距  4 mm [ .157 in ]

  • 连接器高度 (mm) 34.5 | 34.6

  • 连接器高度 (in) 1.35 | 1.362

  • 产品长度 (mm) 27.4 | 35.4 | 47.4 | 63.4

  • 产品长度 (in) 1.08 | 1.394 | 1.866 | 2.496

使用环境

  • 工组温度范围 (°C) -40 – 125 | -40 – 105

  • 工组温度范围 (°F) -40 – 221 | -40 – 257

  • 工作温度（最大值） (°C) 105 | 125

  • 工作温度（最大值） (°F) 221 | 257

操作/应用

  • 电路应用  电源

行业标准

  • UL 阻燃性等级  UL 94V-0

  • IP 等级  IP67 | IP69K | IP6K7 | IP6K9K

包装特性

  • 封装方法  Tray | 包装 | 托盘/盒 | 盒和托盘

  • 封装数量  28 | 56 | 280

其他

  • 可维修  是

  • 能够保证连接器位置  否 | 是

参考编号

  • TE 内部编号 CAT-AM78-CH8172
