适用于汽车应用的混合信号和电源连接器
TE 提供全面的混合连接器解决方案组合,能够将信号和中低功率连接器解决方案的多种组合相结合。能够为高性能、结构紧凑的强固型密封和非密封汽车连接器提供现成的多功能平台,以及设备(线对板)和直插式(线对线)连接选项。这些解决方案旨在确保实现轻松组装和空间优化的连接,专为满足客户的特定应用要求而量身定制。
SECURE
承受严苛汽车环境考验;CPA 和 ISL 功能增强了连接的安全性。
SPACE
减少了封装空间和重量,同时降低了连接复杂性。
FLEX
支持自动化的连接器具有多种端子尺寸。
向下一代电子和电气 (E/E) 架构的转变正在减少 ECU 的数量, 即使传感器和执行器的数量持续增长。布线拓扑正在从多个单独的点对点连接过渡到更少的一对多连接。因此,ECU 和区域控制器越来越需要支持与多个传感器和执行器的连接,这就需要可在单个连接器壳体内容纳信号和电源连接的混合连接器接口。
这种 E/E 架构的整合减少了连接的规模和复杂性,同时能够协调每个模块之间的接口。为此,TE Connectivity 开发出了一系列支持信号和电源连接的连接器。此外,通过与机床行业通力合作,TE 正在帮助汽车制造商充分利用线束过程自动化的优势。

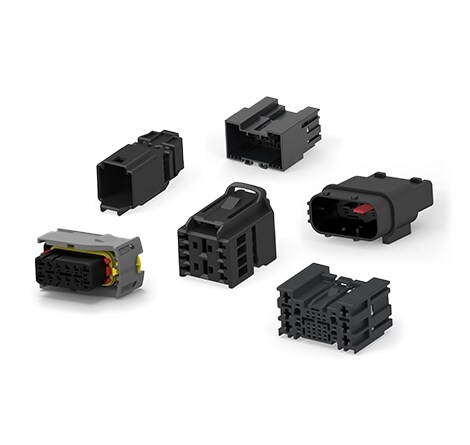

混合、混合动力与模块化解决方案
混合(信号、电源) | 混合连接器设计为可将多个信号和电源端子尺寸组合在一个连接器接口中(即 0.50mm、0.64mm、1.2mm、2.8mm 等)。 |
混合(信号、电源和数据) | 混合连接器通过将高速数据连接器端子集成到单个连接器中,进一步扩展了混合连接器的概念。 |
模块化(灵活、可扩展、自动化就绪和小型化) | 可以通过将不同的模块或元件组合到单个连接器壳体中来定制或调整模块式连接器,从而显著提高灵活性、可扩展性并缩短上市时间。 |
非密封混合 - 小型化、信号和低功率产品
TE 产品
|
端子 (0.50MM)
|
端子 (0.64MM)
|
端子 (1.2MM)
|
端子 (1.5MM)
|
端子 (2.8MM)
|
CPA
|
连接
|
12 |
- |
- |
4 |
- |
无 |
线对板 |
|
1(0.8) |
12 |
- |
- |
- |
无 |
线对线 |
|
12 |
- |
4 |
- |
- |
无 |
线对板 |
|
- |
- |
18 |
- |
4 |
无 |
线对板 线对设备 |
|
- |
15 |
- |
6 |
4 |
无 |
线对线 |
此产品资料仅可在桌面端浏览。
对于定制解决方案 (联系 TE 销售代表 – 单击此处)
密封混合 - 信号和低/中功率产品
TE 产品
|
端子 (0.64MM)
|
端子 (1.2MM)
|
端子 (1.5MM)
|
端子 (2.8MM)
|
端子 (6.3MM)
|
CPA
|
连接
|
6 |
12 |
- |
4 |
- |
无 |
线对线 |
|
18 |
- |
- |
4 |
- |
无 |
线对线 |
|
- |
- |
26 |
6 |
2 |
有 |
线对线 |
|
- |
- |
36 |
10 |
2 |
有 |
线对线 |
|
26 |
20 |
- |
4 |
- |
无 |
线对线 |
此产品资料仅可在桌面端浏览。
对于定制解决方案 (联系 TE 销售代表 – 单击此处)
非密封混合 - 信号和低/中功率产品
TE 产品
|
端子 (0.64MM)
|
端子 (1.2MM)
|
端子 (1.5MM)
|
端子 (2.8MM)
|
端子 (6.3MM)
|
CPA
|
连接
|
8 |
- |
- |
2 |
- |
无 |
线对线 |
|
20 |
- |
- |
4 |
- |
有 |
线对板、线对设备 |
|
12 |
6 |
- |
6 |
- |
无 |
线对线 |
|
32 |
- |
- |
10 |
- |
无 |
线对板 |
此产品资料仅可在桌面端浏览。
对于定制解决方案 (联系 TE 销售代表 – 单击此处)
密封混合 - 低中功率产品
TE 产品
|
端子 (1.2MM)
|
端子 (1.5MM)
|
端子 (2.8MM)
|
端子 (6.3MM)
|
端子 (9.5MM)
|
CPA
|
连接
|
- |
- |
2 |
2 |
- |
无 |
线对线 |
|
- |
8 |
4 |
- |
- |
可选 |
线对线 |
|
8 |
- |
6 |
- |
- |
有 |
线对线 |
|
- |
26 |
6 |
2 |
- |
无 |
线对线 |
|
- |
32 |
10 |
- |
- |
无 |
线对线 |
此产品资料仅可在桌面端浏览。
对于定制解决方案 (联系 TE 销售代表 – 单击此处)
非密封混合 - 低中功率产品
TE 产品
|
端子 (1.2MM)
|
端子 (1.5MM)
|
端子 (2.8MM)
|
端子 (4.8MM)
|
端子 (6.3MM)
|
CPA
|
连接
|
- |
18 |
2 |
- |
- |
无 |
线对线 |
|
26 |
- |
4 |
- |
2 |
无 |
线对线 |
此产品资料仅可在桌面端浏览。
对于定制解决方案 (联系 TE 销售代表 – 单击此处)

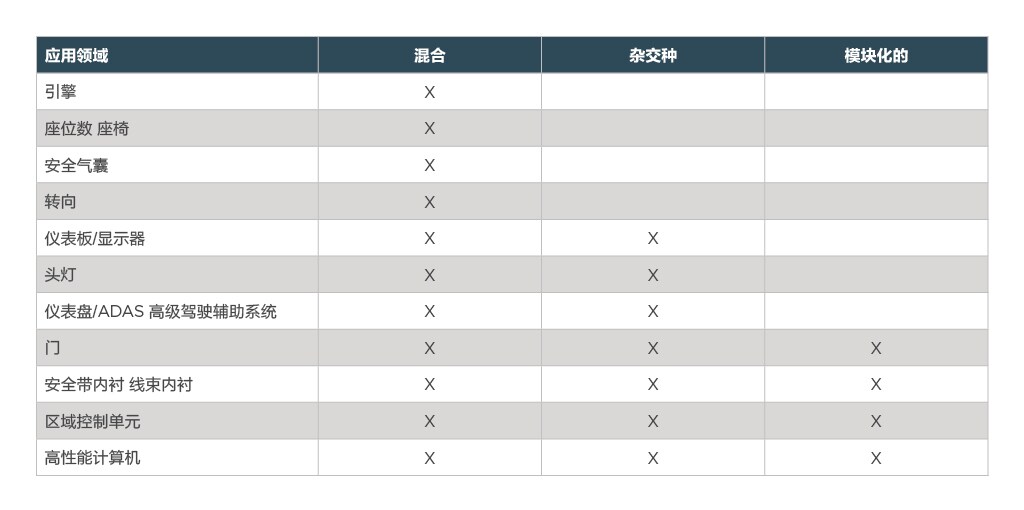

混合汽车应用
