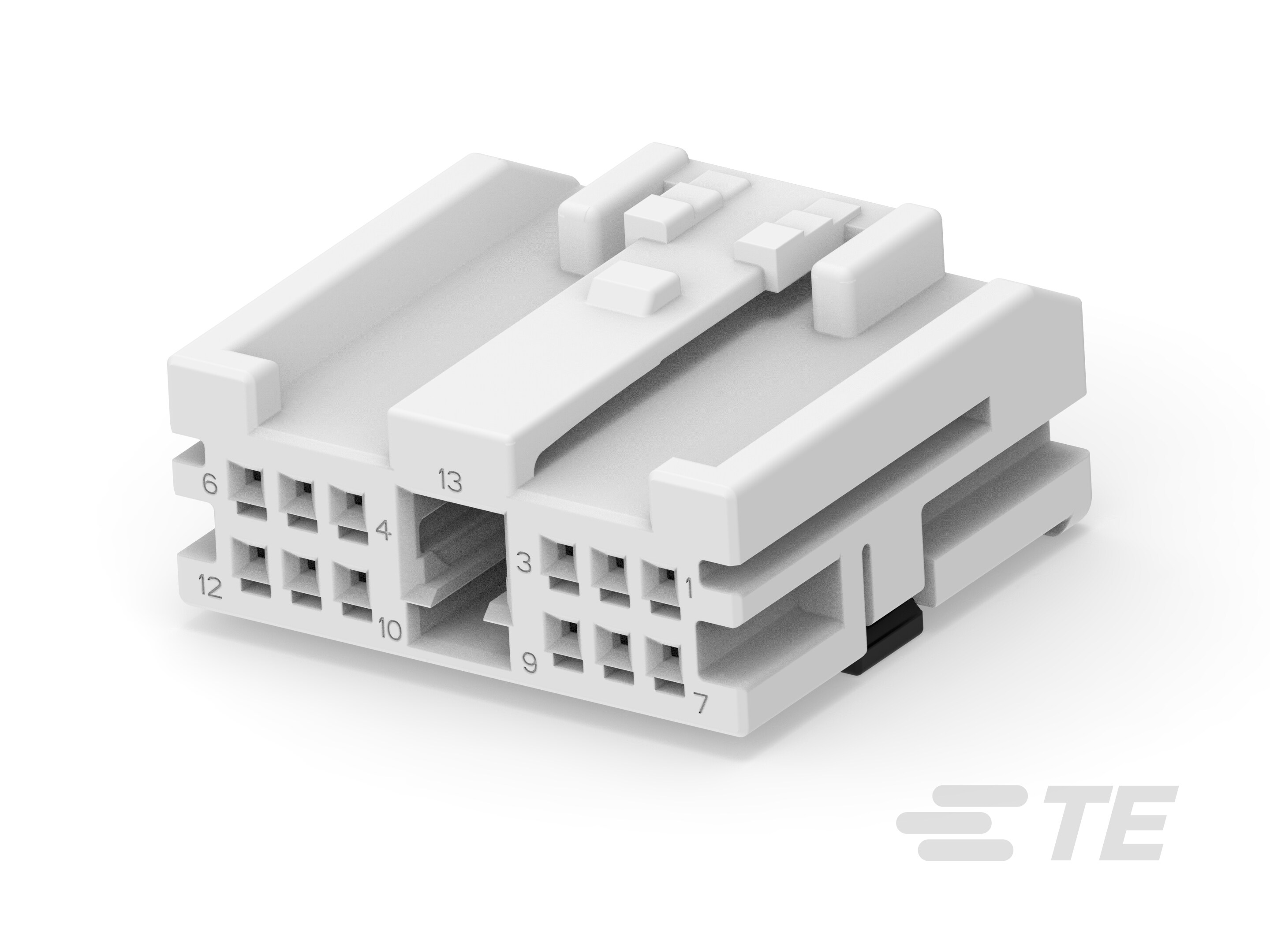

2308328-1
Wire-to-Wire, 180° Cable Exit, 13 Position, 1 Code, Housing for Female Terminals, Crimp, Power & Signal, Data Connectivity Housings
2308328-1
Wire-to-Wire, 180° Cable Exit, 13 Position, 1 Code, Housing for Female Terminals, Crimp, Power & Signal, Data Connectivity Housings
- TE 内部编号 2308328-1
- TE 内部产品描述 025RF 13P PLUG ASSY NAT
-
连接器系统 : 线到线
-
可密封 : 否
-
出线角度 : 180°
-
位数 : 13
-
连接器和键控代码 : 1
文档
产品图纸
- 025/RF 13P PLUG ASS'Y ENG_CD_2308328_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2308328-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_2308328-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_2308328-1_B.3d_stp.zip 英文版本
- ENG_CVM_CVM_2308328-1_B.2d_dxf.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-61396_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器系统 : 线到线
-
可密封 : 否
-
连接器和壳体类型 : 母端子护套
结构特性
-
位数 : 13
主体特性
-
出线角度 : 180°
-
连接器和键控代码 : 1
接触件特性
-
对接公端宽度 : .64 mm [ .025 in ]
-
对接公端厚度 : .64 mm [ .025 in ]
端接特性
-
线缆端接方法 : 压接
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
使用环境
-
电缆类型 : 同轴
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
屏蔽 : 否
-
电路应用 : 电源和信号
