1897543-2

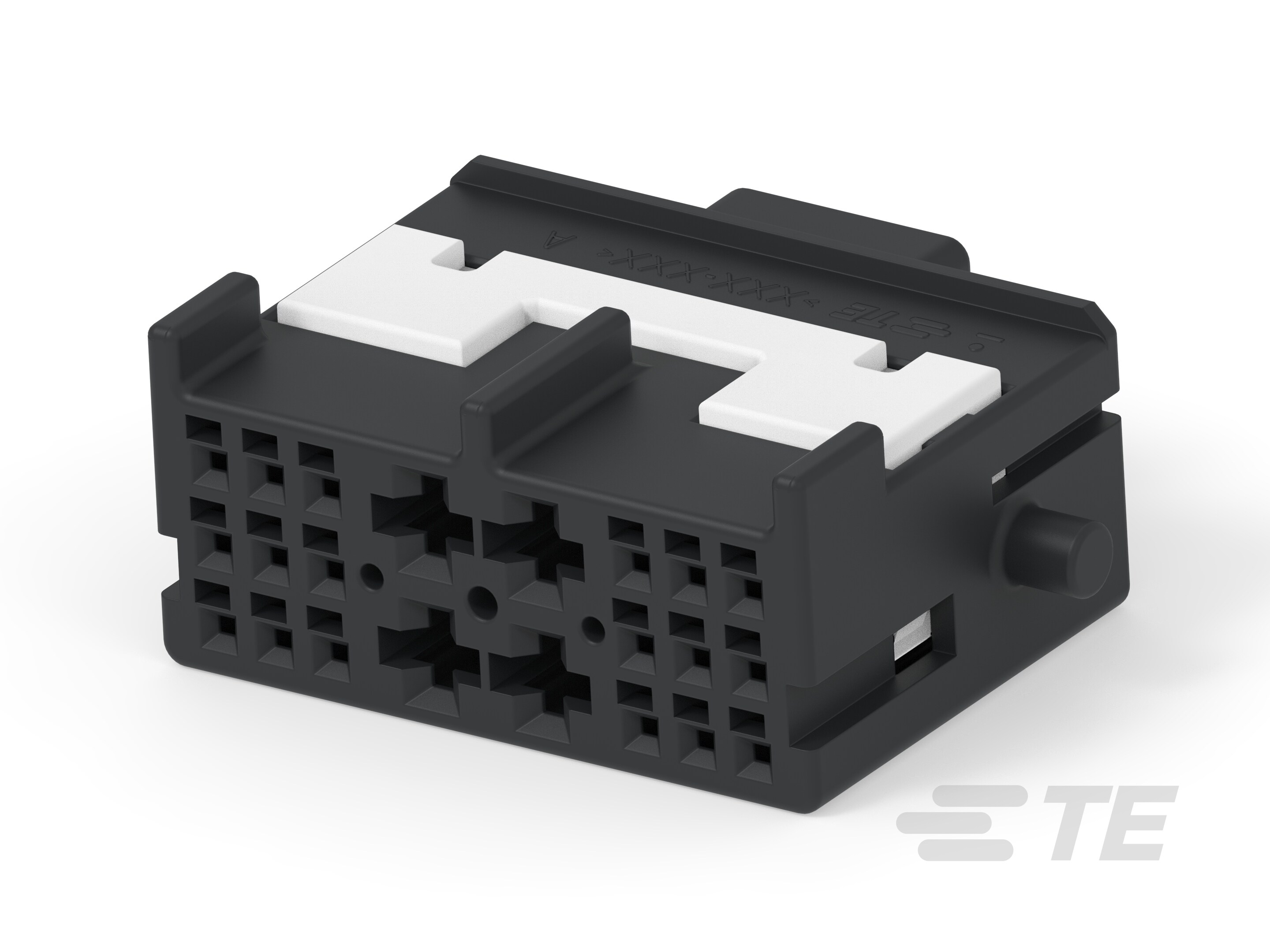

12 V, 22 Position, Automotive Housing for Female Terminals, Wire-to-Wire, 2.54 mm / 5 mm [.1 in / .19 in] Centerline, Black, AMP MCP Connector System

全部查看 AMP MCP，密封连接器壳体 (97)
22POS MIXED MQS REC-1897543-2

1897543-2

12 V, 22 Position, Automotive Housing for Female Terminals, Wire-to-Wire, 2.54 mm / 5 mm [.1 in / .19 in] Centerline, Black, AMP MCP Connector System

全部查看  AMP MCP，密封连接器壳体 (97)
    • MQS
    • AMP MCP 连接器系统
  • TE 内部编号 1897543-2
  • TE 内部产品描述 22POS MIXED MQS REC

  • 标称电压架构 (V): 12

  • 连接器和壳体类型 : 母端子护套

  • 位数 : 22

  • 可密封 : 否

  • 工组温度范围 : -40 – 140 °C [ -40 – 284 °F ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器形状 : 矩形

  • 混合型连接器 : 是

  • 连接器和壳体类型 : 母端子护套

  • 可密封 : 否

  • 主要锁定特性 : 锁定枪

  • 连接器系统 : 线到线

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 空白孔位 : 0

  • 位数 : 22

  • 行数 : 3

电气特征

  • 工作电压 (VDC): 12

  • 标称电压架构 (V): 12

主体特性

  • 出线角度 (°): 180°

  • 主要产品颜色 : 黑色

接触件特性

  • 端子类型 : 母端

  • 端子大小 : .64mm | 2.8mm

  • 对接公端宽度 (mm): .64 | 2.8

  • 对接公端宽度 (in): .02 | .11

  • 端子额定电流（最大值） (A): 7.5

机械附件

  • 接合对准 : 带有

  • 接合对准类型 : 极化肋

  • 端子位置保证 : 否

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 外壳材料 : PBT GF15

  • 中心线（间距） (mm): 2.54 | 5

  • 中心线（间距） (in): .1 | .19

尺寸

  • 连接器高度 : 14.1 mm [ .55 in ]

  • 产品长度 : 36.7 mm [ 1.44 in ]

  • 产品宽度 : 25.6 mm [ 1.01 in ]

  • 行间距 (mm): 3.4 | 5.5

  • 行间距 (in): .13 | .22

使用环境

  • 工组温度范围 : -40 – 140 °C [ -40 – 284 °F ]

  • 工作温度（最大值） : 140 °C [ 284 °F ]

操作/应用

  • 电路应用 : 电源和信号

行业标准

  • 与机构/标准产品兼容 : GMW3191

包装特性

  • 封装方法 : Tray

  • 封装数量 : 100

其他

  • 可维修 : 否

  • 能够保证连接器位置 : 否
