1-2293127-1

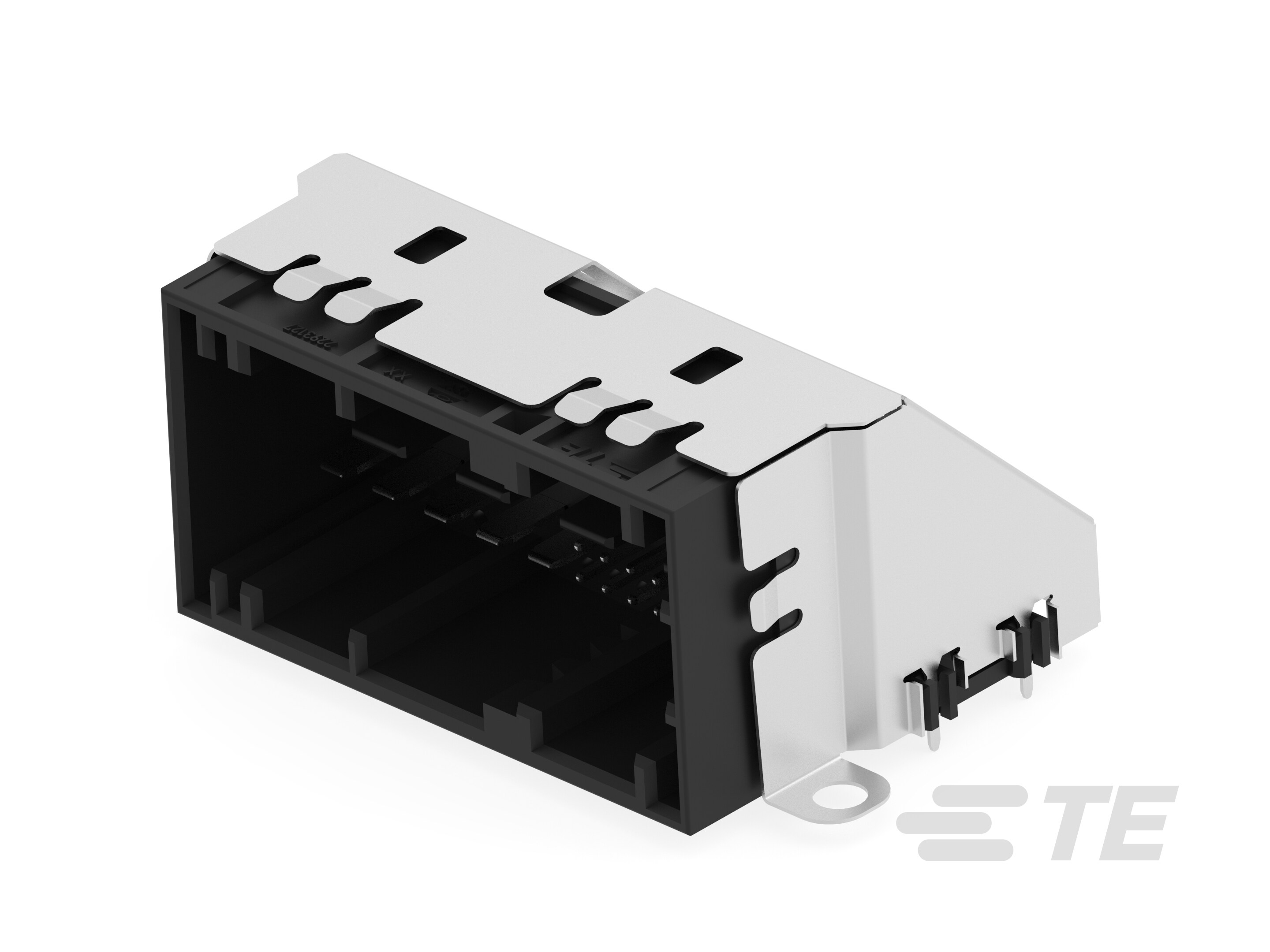

Horizontal, Wire-to-Board, 42 Position, 4 Rows, 2.54mm / 5.08mm [.1in / .2in] Centerline, Tin (Sn), Printed Circuit Board, Black, Board Mount
1-2293127-1
Horizontal, Wire-to-Board, 42 Position, 4 Rows, 2.54mm / 5.08mm [.1in / .2in] Centerline, Tin (Sn), Printed Circuit Board, Black, Board Mount
- TE 内部编号 1-2293127-1
- TE 内部产品描述 42POS,MIXED,HEADER ASSY,REFLOW
-
PCB 安装方向 : 水平
-
PCB 端接方法 : 通孔 - 焊接
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
主要产品颜色 : 黑色
文档
产品图纸
- 42POS HEADER ASSY, REFLOW HEADER, 90 42pol. Header Assy, Reflow Header, 90 ENG_CD_2293127_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2293127-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2293127-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-2293127-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2293127-1_A.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-94824_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器产品类型 : 连接器组件
-
混合板端连接器 : 是
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 水平
主体特性
-
主要产品颜色 : 黑色
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
连接器安装类型 : 板安装
操作/应用
-
焊接工艺 : 回流焊接
