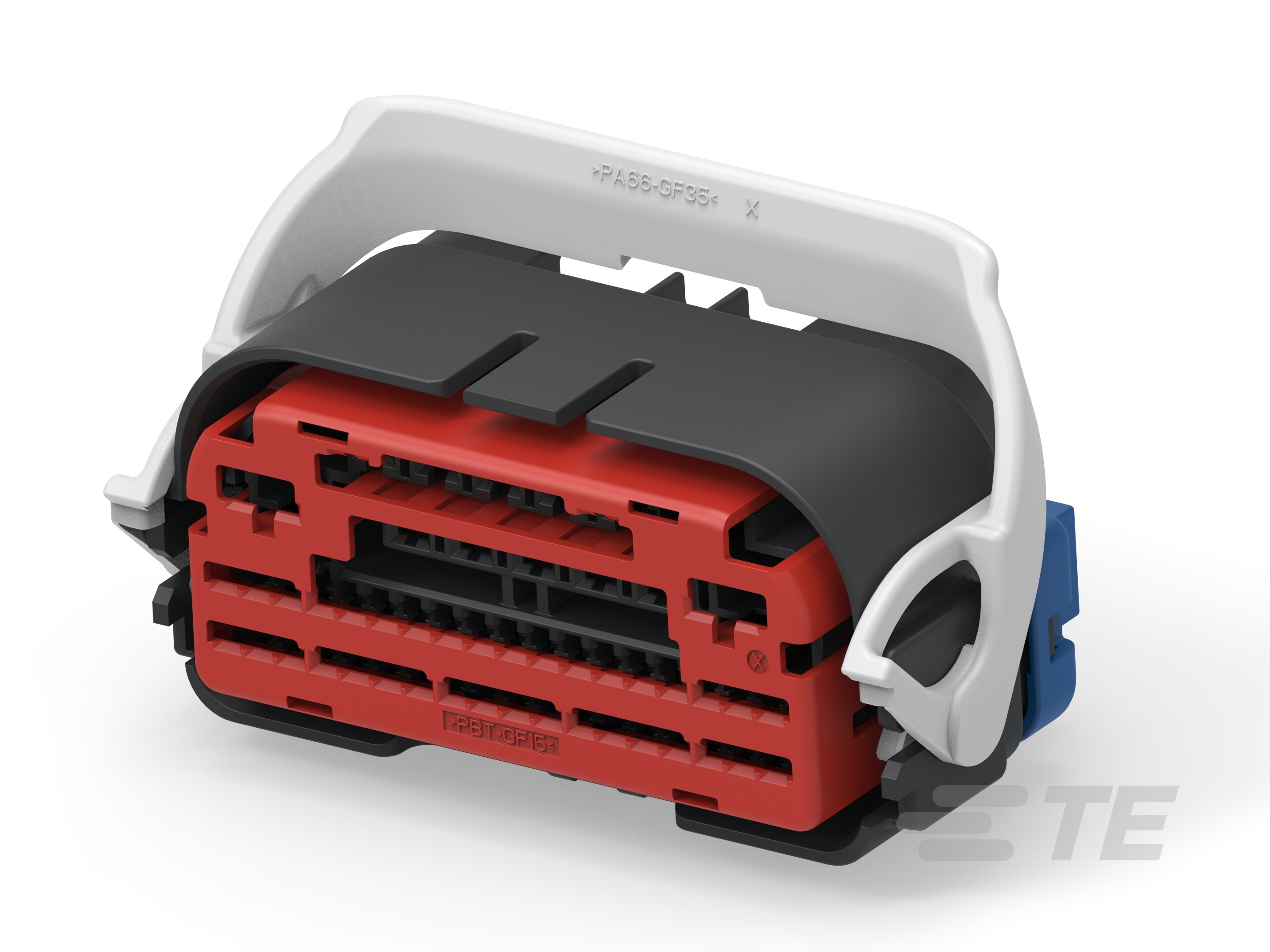

12 V, 48 Position, Automotive Housing for Female Terminals, Wire-to-Wire, 3.5 mm / 6.8 mm [.13 in / .26 in] Centerline, 1.5/2.8 Connector System
776728-1
12 V, 48 Position, Automotive Housing for Female Terminals, Wire-to-Wire, 3.5 mm / 6.8 mm [.13 in / .26 in] Centerline, 1.5/2.8 Connector System
-
- AMP
- 1.5/2.8 连接器系统
- TE 内部编号 776728-1
- TE 内部产品描述 48P Hybrid Plug Assy, A Key, Open
-
标称电压架构 (V): 12
-
连接器和壳体类型 : 母端子护套
-
位数 : 48
-
可密封 : 是
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
文档
产品图纸
- 48-WAY, SEALED HYBRID, FEMALE, PLUG ASSEMBLY ENG_CD_776728_B4.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_776728-1_B1.pdf 3D
- 下载查看 ENG_CVM_CVM_776728-1_B1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_776728-1_B1.3d_igs.zip 英文版本
- ENG_CVM_CVM_776728-1_B1.3d_stp.zip 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-8929_B.pdf 英文版本
- ENG_SS_408-8957_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
混合型连接器 : 是
-
连接器形状 : D 形
-
连接器和壳体类型 : 母端子护套
-
可密封 : 是
-
主要锁定特性 : 端子上
-
连接器系统 : 线到线
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 48
-
行数 : 4
电气特征
-
标称电压架构 (V): 12
主体特性
-
主要产品颜色 : 黑色
-
连接器和键控代码 : A
接触件特性
-
端子类型 : 母端
-
端子大小 : 1.5mm | 2.8mm | 6.3mm
-
对接公端宽度 (mm): 1.5 | 2.8 | 6.3
-
对接公端宽度 (in): .06 | .11 | .248
机械附件
-
端子位置保证 : 是
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） (mm): 3.5 | 6.8
-
中心线（间距） (in): .13 | .26
尺寸
-
连接器高度 : 60.3 mm [ 2.37 in ]
-
产品长度 : 46.5 mm [ 1.83 in ]
-
行间距 (mm): 5.95 | 7.6
-
行间距 (in): .23 | .3
-
产品宽度 : 87.4 mm [ 3.44 in ]
使用环境
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
-
工作温度（最大值） : 125 °C [ 257 °F ]
其他
-
能够保证连接器位置 : 否
