适用于汽车应用领域的信号、电源和数据连接混合连接器解决方案
通过强大的汽车连接实现创新 - TE Connectivity (TE) 提供种类繁多的混合连接器，可提供信号、电源和数据连接的各种组合。这些连接器设计为可满足新一代区域和集中控制单元的需求。
ZONAL
减少 E/E 架构的复杂性、占用空间、重量和成本
3-In-1
能够将信号、电源和数据集成到一个连接器中的强大解决方案。
FLEX
灵活的配置 – 为多个应用提供相同的接口。
混合、混合动力与模块化连接解决方案
| 混合 （信号、电源） |
混合连接器设计为可将多个信号和电源端子尺寸组合在一个连接器接口中（即 0.50mm、0.64mm、1.2mm、2.8mm 等）。 |
| 混合 （信号、电源和数据） |
混合连接器通过将高速数据连接端子集成到单个连接器中，进一步扩展了混合连接器的概念。 |
| 模块化 （灵活、可扩展、自动化就绪和小型化） |
可以通过将不同的模块或元件组合到单个连接器外壳中来定制或调整模块化连接器，从而显著提高灵活性、可扩展性并缩短上市时间。 |
可实现汽车应用优势的汽车信号、电源和数据连接混合连接器解决方案
- 根据客户的应用需求量身定制的装配和空间优化连接。
- 坚固、可靠且可互换的解决方案。
- 快速、安全地连接子线束。
- 高灵活性，可缩短上市时间、提高自动化程度和可扩展性。
- 经济高效且简化的供应链复杂性。
- 易于制造。
- 全球端到端设计工程能力/测试能力和制造。
- 可实现门对车身应用和直插式连接的一站式解决方案。
- 用于高插针数连接器的插接辅助功能，可确保低插入力，从而保护装配线工人。
- 改进了封装和布线。减少插接连接的次数，从而缩短了 OEM 组装厂的加工时间。
密封式混合产品
TE 产品
|
产品名称
|
可用配置
|
数据
|
端子 (0.64MM)
|
端子 (1.2MM)
|
端子 (1.5MM)
|
端子 (2.8MM)
|
端子 (6.3MM)
|
CPA
|
3POS HDSCS |
母端配置 |
1 个以太网 |
- |
- |
2 |
- |
- |
否 |
|
3POS HDSCS |
公端配置 |
1 个以太网 |
- |
- |
2 |
- |
- |
否 |
|
49POS 密封门对车身混合直插式连接器 |
母端配置 |
1 根同轴电缆 |
26 |
20 |
- |
2 |
- |
否 |
|
49POS 密封门对车身混合直插式连接器 |
公端配置 |
1 根同轴电缆 |
26 |
20 |
- |
2 |
- |
否 |
|
58POS 密封混合直插式连接器 |
母端配置 |
1 根同轴电缆 |
- |
51 |
- |
6 |
- |
可选 |
|
58POS 密封混合直插式连接器 |
公端配置 |
1 根同轴电缆 |
- |
51 |
- |
6 |
- |
可选 |
|
Gen Y 68POS 密封混合直插式连接器 |
母端配置 |
2 根同轴电缆 |
44 |
- |
12 |
10 |
- |
是 |
母端组件部件号：9-2354261-1
公端组件部件号：9-2354242-1
母端组件部件号：2301238-1
公端组件部件号：2301239-1
母端组件部件号：2301238-1
公端组件部件号：2301239-1
母端和公端组件此产品资料仅可在桌面端浏览。
非密封式混合产品
TE 产品
|
产品名称
|
可用配置
|
数据
|
端子 (0.64MM)
|
端子 (1.2MM)
|
端子 (1.5MM)
|
端子 (2.8MM)
|
端子 (6.3MM)
|
CPA
|
11P 非密封混合直插式连接器 |
母端配置 |
2 根同轴电缆 |
9 |
- |
- |
- |
否 |
||
11P 非密封混合直插式连接器 |
公端配置 |
2 根同轴电缆 |
9 |
- |
- |
- |
否 |
母端组件部件号：2301238-1
公端组件部件号：2301239-1此产品资料仅可在桌面端浏览。

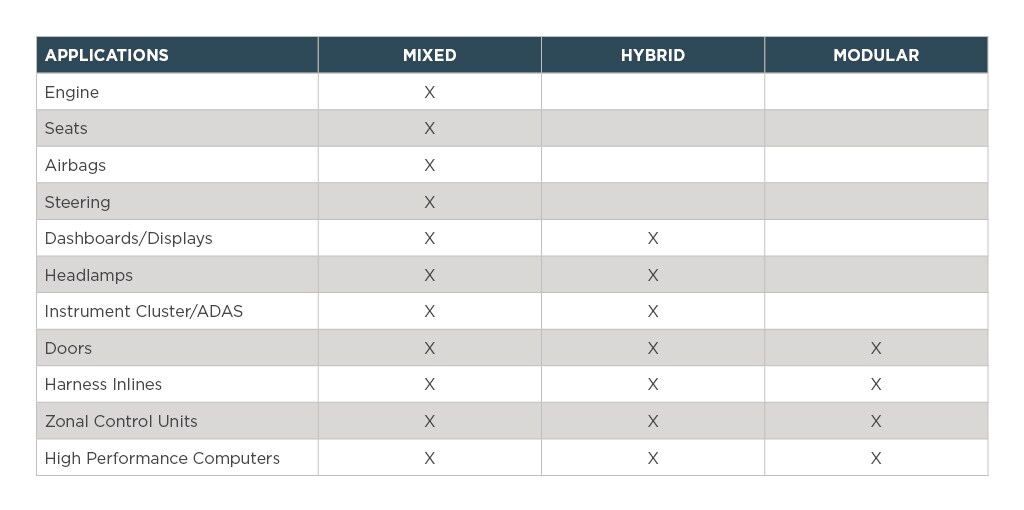

混合连接应用
