MCON 050

用于严苛和外部应用的汽车连接器

TE Connectivity (TE) 制造通常用于各种严苛环境下的机动车辆电气和电子应用的 MCON 互连系统。

150°C

最高可达 150°C,可用于发动机

48V

48V,可用于新一代 MCON 连接器

IPx9k

外部应用的耐候性评级

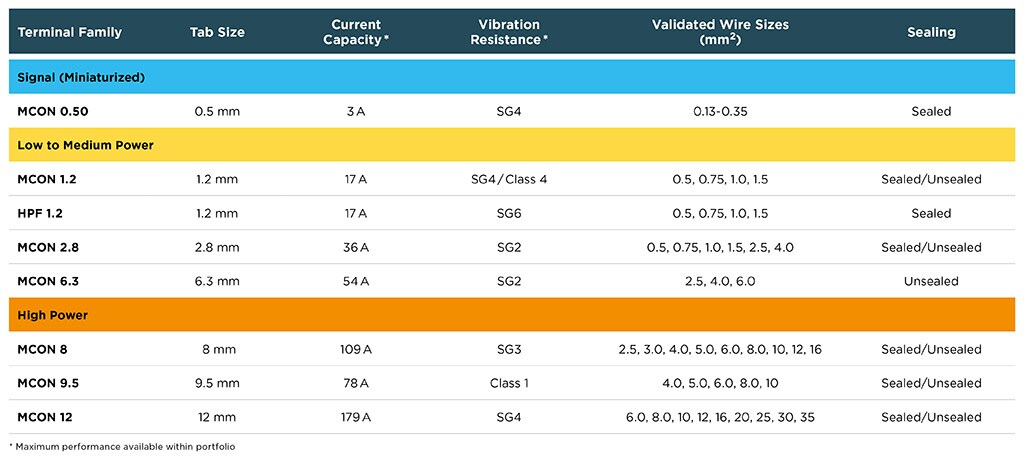

MCON 汽车端子系列表

MCON 端子

高性能,高可靠性

MCON 是一系列端子系统,常 用于乘用车和商用车的电气和电子应用。此端子设计符合汽车行业的标准化刀片尺寸和接口要求。除小型化的 MCON 0.50 端子系统外,所有端子都采取两件端子设计策略,以使电气性能和机械性能分离。

MCON 端子系列适用于密封和非密封应用。新一代 MCON 连接器系统提供公端和母端护套,能够满足防水和防极端振动条件。为了快速而有效的端子插入过程,TE 提供了种类广泛的应用工具产品。

优势

MCON 端子
  • 高性能铜合金
  • 旨在提高可靠性的冗余接触点技术
  • 支持高振动水平,能够满足未来设备的需要
  • 为接触弹簧提供过应力保护
  • 具有极化和辅助锁功能的端子盒
  • 受保护的锁片(无尖刃主体版本 MCON 0.50 除外)
  • 密封和非密封版本
  • -40°C 到 150°C 的温度范围
  • -40°C 到 180°C,提供创新表面技术
  • 三向辅助锁接入
MCON 1.2 CB 端子
MCON 1.2 CB 端子
MCON 0.50 端子
MCON 0.50 端子

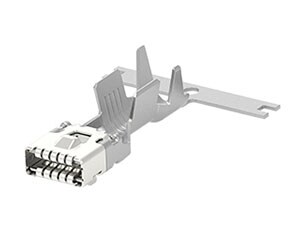

MCON 6.3 CB 端子
MCON 6.3 CB 端子

查找母端子和公端子

MCON 和 HPF 插座端子和公端提供各种尺寸和结构(无尖刃主体/锁定倒刺)。查找满足您的互连需求的适当尺寸。

查找母端子和公端子
orange bar

MCON 连接器

为耐振动和机械应力而设计

新一代 MCON 连接系统提供公端和母端护套,能够满足防水和防极端振动条件。本系统是为汽车行业的电子和电气应用而设计的,在这类应用中,振动和机械应力会对端子系统的质量造成影响。

特点

护套和连接器
  • CPA(连接器位置卡扣)功能
  • 高可靠性状态 - 支持长期使用
  • 支持高振动水平
  • 出色的设计可避免质量问题,并降低了制造和维修成本
  • 在预锁定位置提供集成辅助锁定装置
  • 线对线密封和非密封连接器 (SWS)
  • 极化,多种防呆设计
  • 由于二次锁处于同一级别,因此可采用模块化外壳
MCON 0.50 连接器
MCON 0.50mm 连接器
MCON 双针汽车连接器
MCON 双针连接器
MCON 1.2mm 双排汽车连接器
MCON 1.2mm 双排连接器
1.2mm 3 针 MCON 连接器
MCON 1.2mm 3 针连接器

查找 MCON 连接器和护套

MCON 系列连接器具有多种尺寸和结构。各种结构提供高达 150°C 的温度输出。

查找 MCON 连接器
orange bar
MCON 应用

开始设计

设计变得更容易了!使用以下链接访问产品配置器,立即开始设计 MCON 系列等连接器系统。

TE 产品配置器
  1. 在线配置连接器(英文版)

观看 TE 的新型交互式产品配置器如何使您能够根据规格调整和设计产品,并直接订购样品。
