MCON Receptacle and Tab

MCON 互连系统

MCON 是一系列端子系统，常用于乘用车和商用车的电气和电子应用。此端子设计符合汽车行业的标准化刀片尺寸和接口要求。

更多更少

电子版数据手册|

联系我们

产品特性

端子类型 : 公端 | 母端
线径 (AWG): 5 | 17 – 15 | 18 – 17 | 20 – 18 | 22 | 23 – 22 | 24 – 22 | 26 | 26 – 24 | 26 – 25
线径 (mm²): .13 | .13 – .17 | .13 – .22 | .22 – .35 | .25 – .35 | .35 | .5 – .75 | .75 – 1 | 1 – 1.5 | 16
对接公端宽度 (mm): .5 | 1.15 | 1.2 | 9.5
对接公端宽度 (in): .019 | .02 | .045 | .047 | .374
接触面电镀 : 金 (Au) | 银 (Ag) | 锡 (Sn)

产品	TE 产品编号	文档	端子类型	线径	线径	对接公端宽度	接触面电镀	主要锁定特性	可密封	对接公端厚度	端子传导	端子密封类型	线径查找	线径查找	产品端接到	工作温度（最大值）	公端长度	工组温度范围	欧盟 RoHS 符合性	欧盟 ELV 符合性
MCON 1.2 LL TAB STC SN	5-1418758-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.25 – .35 mm²	23 – 22 AWG	1.2 mm	锡 (Sn)	锁定枪	否	.6 mm	0 – 24 A（低功率）	非密封	.25 mm², .3 mm²	22 AWG, 23 AWG	导线	130 °C	25.6 mm	-40 – 130 °C	-	-
MCON 1.2 LL TAB STC AU	5-1418758-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.25 – .35 mm²	23 – 22 AWG	1.2 mm	金 (Au)	锁定枪	否	.6 mm	0 – 24 A（低功率）	非密封	.25 mm², .3 mm²	22 AWG, 23 AWG	导线	150 °C	25.6 mm	-40 – 150 °C	-	-
MCON 1.2 LL TAB STC AG	5-1418758-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.25 – .35 mm²	23 – 22 AWG	1.2 mm	银 (Ag)	锁定枪	否	.6 mm	0 – 24 A（低功率）	非密封	.25 mm², .3 mm²	22 AWG, 23 AWG	导线	150 °C	25.6 mm	-40 – 150 °C	-	-
MCON 1.2 LL TAB STC SN	5-1418760-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.5 – .75 mm²	20 – 18 AWG	1.15 mm	锡 (Sn)	锁定枪	否	.6 mm	0 – 24 A（低功率）	非密封	.5 mm², .6 mm², .75 mm²	18 AWG, 19 AWG, 20 AWG	导线	130 °C	25.6 mm	-40 – 130 °C	-	-
MCON 1.2 LL TAB STC AU	5-1418760-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.5 – .75 mm²	20 – 18 AWG	1.15 mm	金 (Au)	锁定枪	否	.6 mm	0 – 24 A（低功率）	非密封	.5 mm², .6 mm², .75 mm²	18 AWG, 19 AWG, 20 AWG	导线	150 °C	25.6 mm	-40 – 150 °C	-	-
MCON 1.2 LL TAB STC AG	5-1418760-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.5 – .75 mm²	20 – 18 AWG	1.15 mm	银 (Ag)	锁定枪	否	.6 mm	0 – 24 A（低功率）	非密封	.5 mm², .6 mm², .75 mm²	18 AWG, 19 AWG, 20 AWG	导线	150 °C	25.6 mm	-40 – 150 °C	-	-
MCON 1.2 LL TAB STC SN	1418762-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	1 – 1.5 mm²	17 – 15 AWG	1.2 mm	锡 (Sn)	锁定枪	否	.6 mm	0 – 24 A（低功率）	非密封	1 mm², 1.25 mm², 1.5 mm²	15 AWG, 16 AWG, 17 AWG	导线	130 °C	25.6 mm	-40 – 130 °C	-	-
MCON 1.2 LL TAB STC AG	1418762-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	1 – 1.5 mm²	17 – 15 AWG	1.2 mm	银 (Ag)	锁定枪	否	.6 mm	0 – 24 A（低功率）	非密封	1 mm², 1.25 mm², 1.5 mm²	15 AWG, 16 AWG, 17 AWG	导线	150 °C	25.6 mm	-40 – 150 °C	-	-
MCON 1.2 CB REC SWS SN	1418844-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.25 – .35 mm²	23 – 22 AWG	1.2 mm	锡 (Sn)	无尖刃主体	是	.63 mm	0 – 24 A（低功率）	单线密封 (SWS)	.25 mm², .3 mm²	22 AWG, 23 AWG	导线	130 °C	16 mm	-40 – 130 °C	-	-
MCON 1.2 CB REC SWS AU	1418844-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.25 – .35 mm²	23 – 22 AWG	1.2 mm	金 (Au)	无尖刃主体	是	.63 mm	0 – 24 A（低功率）	单线密封 (SWS)	.25 mm², .3 mm²	22 AWG, 23 AWG	导线	150 °C	16 mm	-40 – 150 °C	-	-
MCON 1.2 CB REC SWS AG	1418844-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.25 – .35 mm²	23 – 22 AWG	1.2 mm	银 (Ag)	无尖刃主体	是	.63 mm	0 – 24 A（低功率）	单线密封 (SWS)	.25 mm², .3 mm²	22 AWG, 23 AWG	导线	150 °C	16 mm	-40 – 150 °C	-	-
MCON 1.2 CB REC SWS SN	1418850-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	1 – 1.5 mm²	17 – 15 AWG	1.2 mm	锡 (Sn)	无尖刃主体	是	.63 mm	0 – 24 A（低功率）	单线密封 (SWS)	1 mm², 1.25 mm², 1.5 mm²	15 AWG, 16 AWG, 17 AWG	导线	130 °C	16.5 mm	-40 – 130 °C	-	-
MCON 1.2 CB REC SWS AU	1418850-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	1 – 1.5 mm²	17 – 15 AWG	1.2 mm	金 (Au)	无尖刃主体	是	.63 mm	0 – 24 A（低功率）	单线密封 (SWS)	1 mm², 1.25 mm², 1.5 mm²	15 AWG, 16 AWG, 17 AWG	导线	150 °C	16.5 mm	-40 – 150 °C	-	-
MCON 1.2 CB REC SWS AG	1418850-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	1 – 1.5 mm²	17 – 15 AWG	1.2 mm	银 (Ag)	无尖刃主体	是	.63 mm	0 – 24 A（低功率）	单线密封 (SWS)	1 mm², 1.25 mm², 1.5 mm²	15 AWG, 16 AWG, 17 AWG	导线	150 °C	16.5 mm	-40 – 150 °C	-	-
MCON 1.2 CB REC SRC SN	1452503-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	1 – 1.5 mm²	17 – 15 AWG	1.2 mm	锡 (Sn)	无尖刃主体	否	.6 mm	0 – 24 A（低功率）	非密封	1 mm², 1.25 mm², 1.5 mm²	15 AWG, 16 AWG, 17 AWG	导线	130 °C	16 mm	-40 – 130 °C	-	-
MCON 1.2 CB REC SRC AU	1452503-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	1 – 1.5 mm²	17 – 15 AWG	1.2 mm	金 (Au)	无尖刃主体	否	.6 mm	0 – 24 A（低功率）	非密封	1 mm², 1.25 mm², 1.5 mm²	15 AWG, 16 AWG, 17 AWG	导线	150 °C	16 mm	-40 – 150 °C	-	-
MCON 1.2 CB REC SRC AG	1452503-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	1 – 1.5 mm²	17 – 15 AWG	1.2 mm	银 (Ag)	无尖刃主体	否	.6 mm	0 – 24 A（低功率）	非密封	1 mm², 1.25 mm², 1.5 mm²	15 AWG, 16 AWG, 17 AWG	导线	150 °C	16 mm	-40 – 150 °C	-	-
MCON 1.2 LL REC SRC SN	7-1452653-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.25 – .35 mm²	23 – 22 AWG	1.2 mm	锡 (Sn)	锁定枪	否	.6 mm	0 – 24 A（低功率）	非密封	.25 mm², .3 mm²	22 AWG, 23 AWG	导线	130 °C	15 mm	-40 – 130 °C	-	-
MCON 1.2 LL REC SRC AU	7-1452653-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.25 – .35 mm²	23 – 22 AWG	1.2 mm	金 (Au)	锁定枪	否	.6 mm	0 – 24 A（低功率）	非密封	.25 mm², .3 mm²	22 AWG, 23 AWG	导线	150 °C	15 mm	-40 – 150 °C	-	-
MCON 1.2 LL REC SRC AG	7-1452653-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.25 – .35 mm²	23 – 22 AWG	1.2 mm	银 (Ag)	锁定枪	否	.6 mm	0 – 24 A（低功率）	非密封	.25 mm², .3 mm²	22 AWG, 23 AWG	导线	150 °C	15 mm	-40 – 150 °C	-	-
MCON 1.2 LL REC SRC SN	7-1452656-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.5 – .75 mm²	20 – 18 AWG	1.2 mm	锡 (Sn)	锁定枪	否	.6 mm	0 – 24 A（低功率）	非密封	.5 mm², .6 mm², .75 mm²	18 AWG, 19 AWG, 20 AWG	导线	130 °C	16 mm	-40 – 130 °C	-	-
MCON 1.2 LL REC SRC AU	7-1452656-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.5 – .75 mm²	20 – 18 AWG	1.2 mm	金 (Au)	锁定枪	否	.6 mm	0 – 24 A（低功率）	非密封	.5 mm², .6 mm², .75 mm²	18 AWG, 19 AWG, 20 AWG	导线	150 °C	16 mm	-40 – 150 °C	-	-
MCON 1.2 LL REC SRC AG	7-1452656-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.5 – .75 mm²	20 – 18 AWG	1.2 mm	银 (Ag)	锁定枪	否	.6 mm	0 – 24 A（低功率）	非密封	.5 mm², .6 mm², .75 mm²	18 AWG, 19 AWG, 20 AWG	导线	150 °C	16 mm	-40 – 150 °C	-	-
MCON 1.2 LL REC SRC SN	7-1452659-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	1 – 1.5 mm²	17 – 15 AWG	1.2 mm	锡 (Sn)	锁定枪	否	.6 mm	25 – 40 A（正常功率）	非密封	1 mm², 1.25 mm², 1.5 mm²	15 AWG, 16 AWG, 17 AWG	导线	130 °C	16 mm	-40 – 130 °C	-	-
MCON 1.2 LL REC SRC AU	7-1452659-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	1 – 1.5 mm²	17 – 15 AWG	1.2 mm	金 (Au)	锁定枪	否	.6 mm	25 – 40 A（正常功率）	非密封	1 mm², 1.25 mm², 1.5 mm²	15 AWG, 16 AWG, 17 AWG	导线	150 °C	16 mm	-40 – 150 °C	-	-
MCON 1.2 LL REC SRC AG	7-1452659-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	1 – 1.5 mm²	17 – 15 AWG	1.2 mm	银 (Ag)	锁定枪	否	.6 mm	25 – 40 A（正常功率）	非密封	1 mm², 1.25 mm², 1.5 mm²	15 AWG, 16 AWG, 17 AWG	导线	150 °C	16 mm	-40 – 150 °C	-	-
MCON 1.2 CB REC SRC SN	1534594-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.25 – .35 mm²	23 – 22 AWG	1.2 mm	锡 (Sn)	无尖刃主体	否	.6 mm	0 – 24 A（低功率）	非密封	.25 mm², .3 mm²	22 AWG, 23 AWG	导线	130 °C	15 mm	-40 – 130 °C	-	-
MCON 1.2 CB REC SRC AU	1534594-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.25 – .35 mm²	23 – 22 AWG	1.2 mm	金 (Au)	无尖刃主体	否	.6 mm	0 – 24 A（低功率）	非密封	.25 mm², .3 mm²	22 AWG, 23 AWG	导线	150 °C	15 mm	-40 – 150 °C	-	-
MCON 1.2 CB REC SRC AG	1534594-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.25 – .35 mm²	23 – 22 AWG	1.2 mm	银 (Ag)	无尖刃主体	否	.6 mm	0 – 24 A（低功率）	非密封	.25 mm², .3 mm²	22 AWG, 23 AWG	导线	150 °C	15 mm	-40 – 150 °C	-	-
MCON 1.2 CB REC SRC SN	1670144-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.5 – .75 mm²	20 – 18 AWG	1.2 mm	锡 (Sn)	无尖刃主体	否	.6 mm	0 – 24 A（低功率）	非密封	.5 mm², .6 mm², .75 mm²	18 AWG, 19 AWG, 20 AWG	导线	125 °C	25.6 mm	-40 – 130 °C	-	-
MCON 1.2 CB REC SRC AU	1670144-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.5 – .75 mm²	20 – 18 AWG	1.2 mm	金 (Au)	无尖刃主体	否	.6 mm	0 – 24 A（低功率）	非密封	.5 mm², .6 mm², .75 mm²	18 AWG, 19 AWG, 20 AWG	导线	125 °C	25.6 mm	-40 – 150 °C	-	-
MCON 1.2 CB REC SRC AG	1670144-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.5 – .75 mm²	20 – 18 AWG	1.2 mm	银 (Ag)	无尖刃主体	否	.6 mm	0 – 24 A（低功率）	非密封	.5 mm², .6 mm², .75 mm²	18 AWG, 19 AWG, 20 AWG	导线	125 °C	25.6 mm	-40 – 150 °C	-	-
MCON 1.2 CB REC SWS SN	1670146-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.5 – .75 mm²	20 – 18 AWG	1.2 mm	锡 (Sn)	无尖刃主体	是	.6 mm	0 – 24 A（低功率）	单线密封 (SWS)	.5 mm², .6 mm², .75 mm²	18 AWG, 19 AWG, 20 AWG	导线	125 °C	25.6 mm	-40 – 130 °C	-	-
MCON 1.2 CB REC SWS AU	1670146-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.5 – .75 mm²	20 – 18 AWG	1.2 mm	金 (Au)	无尖刃主体	是	.6 mm	0 – 24 A（低功率）	单线密封 (SWS)	.5 mm², .6 mm², .75 mm²	18 AWG, 19 AWG, 20 AWG	导线	125 °C	25.6 mm	-40 – 150 °C	-	-
MCON 1.2 CB REC SWS AG	1670146-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.5 – .75 mm²	20 – 18 AWG	1.2 mm	银 (Ag)	无尖刃主体	是	.6 mm	0 – 24 A（低功率）	单线密封 (SWS)	.5 mm², .6 mm², .75 mm²	18 AWG, 19 AWG, 20 AWG	导线	125 °C	25.6 mm	-40 – 150 °C	-	-
MCON 1.2 CB TAB STC SN	1718348-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.25 – .35 mm²	23 – 22 AWG	1.2 mm	锡 (Sn)	无尖刃主体	否	.62 mm	0 – 24 A（低功率）	非密封	.25 mm², .3 mm²	22 AWG, 23 AWG	导线	130 °C	24.5 mm	-40 – 130 °C	-	-
MCON 1.2 CB TAB STC AU	1718348-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.25 – .35 mm²	23 – 22 AWG	1.2 mm	金 (Au)	无尖刃主体	否	.6 mm	0 – 24 A（低功率）	非密封	.25 mm², .3 mm²	22 AWG, 23 AWG	导线	125 °C	25.6 mm	-40 – 150 °C	-	-
MCON 1.2 CB TAB STC AG	1718348-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.25 – .35 mm²	23 – 22 AWG	1.2 mm	银 (Ag)	无尖刃主体	否	.62 mm	0 – 24 A（低功率）	非密封	.25 mm², .3 mm²	22 AWG, 23 AWG	导线	125 °C	25.6 mm	-40 – 130 °C	-	-
MCON 1.2 CB TAB STC SN	1718350-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.5 – .75 mm²	20 – 18 AWG	1.2 mm	锡 (Sn)	无尖刃主体	否	.62 mm	0 – 24 A（低功率）	非密封	.5 mm², .6 mm², .75 mm²	18 AWG, 19 AWG, 20 AWG	导线	130 °C	24.5 mm	-40 – 130 °C	-	-
MCON 1.2 CB TAB STC AU	1718350-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.5 – .75 mm²	20 – 18 AWG	1.2 mm	金 (Au)	无尖刃主体	否	.6 mm	0 – 24 A（低功率）	非密封	.5 mm², .6 mm², .75 mm²	18 AWG, 19 AWG, 20 AWG	导线	150 °C	25.5 mm	-40 – 150 °C	-	-
MCON 1.2 CB TAB STC AG	1718350-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.5 – .75 mm²	20 – 18 AWG	1.2 mm	银 (Ag)	无尖刃主体	否	.6 mm	0 – 24 A（低功率）	非密封	.5 mm², .6 mm², .75 mm²	18 AWG, 19 AWG, 20 AWG	导线	150 °C	25.5 mm	-40 – 150 °C	-	-
MCON 9.5, 16SQMM ASSY 0,8MM TAB	1-1823034-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	16 mm²	5 AWG	9.5 mm	锡 (Sn)	锁定枪	否	.8 mm	41 – 100 A（高功率）	非密封	16 mm²	5 AWG	导线	125 °C	25.6 mm	-40 – 130 °C	-	-
MCON 1.2 CB TAB SWS SN	2141114-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.25 – .35 mm²	24 – 22 AWG	1.2 mm	锡 (Sn)	无尖刃主体	是	.63 mm	0 – 24 A（低功率）	单线密封 (SWS)	.25 mm², .3 mm²	22 AWG, 23 AWG, 24 AWG	导线	130 °C	25.6 mm	-40 – 130 °C	-	-
MCON 1.2 CB TAB SWS AG	2141114-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.25 – .35 mm²	24 – 22 AWG	1.2 mm	银 (Ag)	无尖刃主体	是	.63 mm	0 – 24 A（低功率）	单线密封 (SWS)	.25 mm², .3 mm²	22 AWG, 23 AWG, 24 AWG	导线	150 °C	25.6 mm	-40 – 150 °C	-	-
MCON 1.2 CB TAB SWS SN	2141116-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.5 – .75 mm²	20 – 18 AWG	1.2 mm	锡 (Sn)	无尖刃主体	是	.63 mm	0 – 24 A（低功率）	单线密封 (SWS)	.5 mm², .6 mm², .75 mm²	18 AWG, 19 AWG, 20 AWG	导线	130 °C	25.6 mm	-40 – 130 °C	-	-
MCON 1.2 CB TAB SWS AG	2141116-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.5 – .75 mm²	20 – 18 AWG	1.2 mm	银 (Ag)	无尖刃主体	是	.63 mm	0 – 24 A（低功率）	单线密封 (SWS)	.5 mm², .6 mm², .75 mm²	18 AWG, 19 AWG, 20 AWG	导线	150 °C	25.6 mm	-40 – 150 °C	-	-
MCON 1.2 LL REC SRC SN	2141861-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.13 – .22 mm²	26 – 24 AWG	1.2 mm	锡 (Sn)	锁定枪	否	.6 mm	0 – 24 A（低功率）	非密封	.13 mm², .15 mm², .2 mm²	24 AWG, 25 AWG, 26 AWG	导线	125 °C	25.6 mm	-40 – 130 °C	-	-
MCON 1.2 LL REC SRC AG	2141861-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.13 – .22 mm²	26 – 24 AWG	1.2 mm	银 (Ag)	锁定枪	否	.6 mm	0 – 24 A（低功率）	非密封	.13 mm², .15 mm², .2 mm²	24 AWG, 25 AWG, 26 AWG	导线	125 °C	25.6 mm	-40 – 150 °C	-	-
MCON 1.2 LL TAB STC SN	2141864-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.13 – .17 mm²	26 – 25 AWG	1.2 mm	锡 (Sn)	锁定枪	否	.6 mm	0 – 24 A（低功率）	非密封	.13 mm², .15 mm²	25 AWG, 26 AWG	导线	125 °C	25.6 mm	-40 – 130 °C	-	-
MCON 1.2 LL TAB STC AU	2141864-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.13 – .17 mm²	26 – 25 AWG	1.2 mm	金 (Au)	锁定枪	否	.64 mm	0 – 24 A（低功率）	非密封	.13 mm², .15 mm²	25 AWG, 26 AWG	导线	125 °C	25.6 mm	-40 – 150 °C	-	-

概述

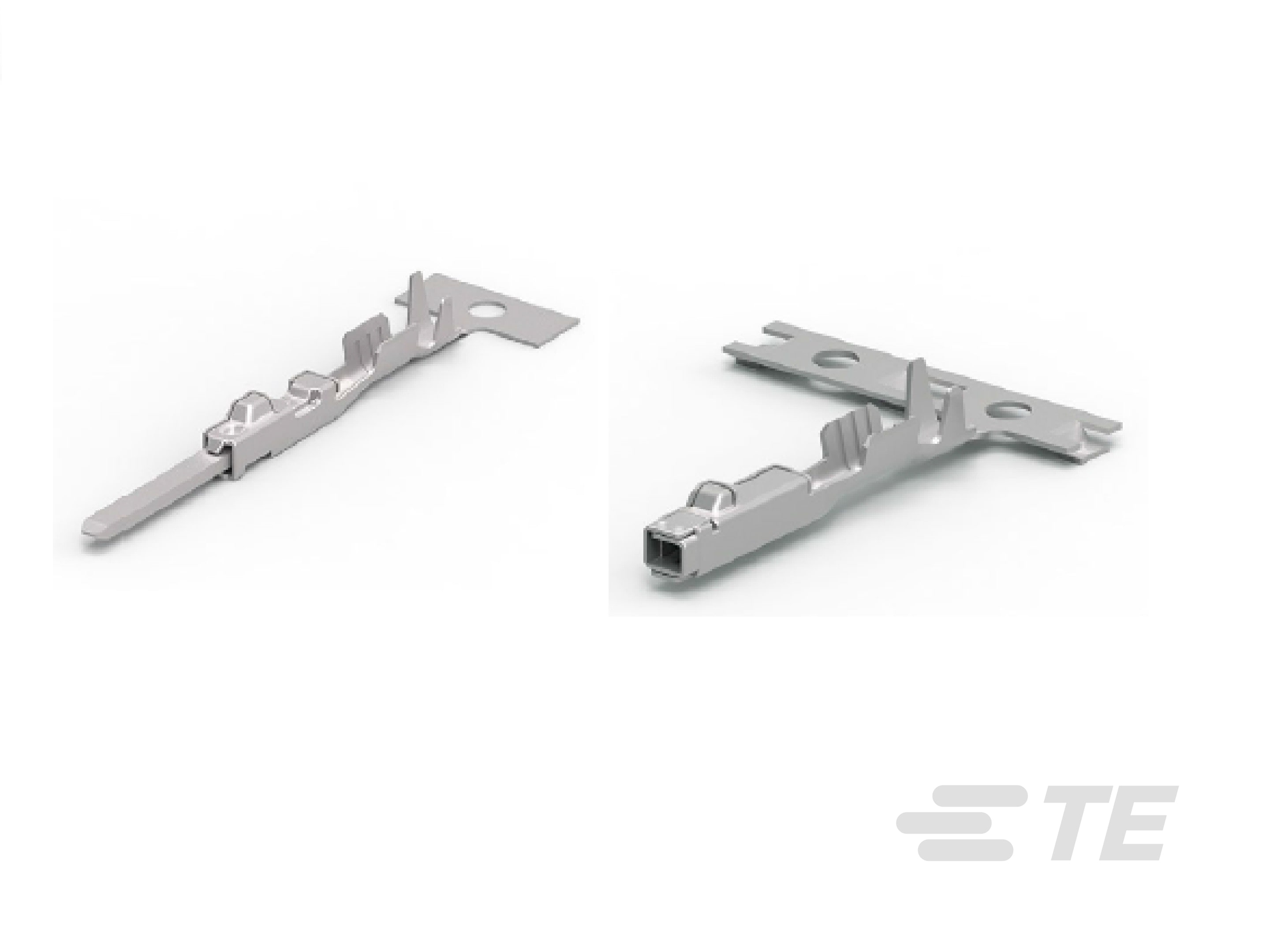

公端和母端端子

MCON

MCON 是一系列端子系统，常用于乘用车和商用车的电气和电子应用。此端子设计符合汽车行业的标准化刀片尺寸和接口要求。

除小型化的 MCON 0.50 端子系统外，所有端子都采取两件端子设计策略，实现电气性能和机械性的分离。

MCON 端子系列适用于密封和非密封应用。为使端接过程快捷而经济，TE 应用工具提供了种类众多的应用设备产品组合。

优势

MCON

高性能铜合金
旨在提高可靠性的冗余接触点技术
支持高振动水平，能够满足未来设备的需要
为接触弹簧提供过应力保护
具有极化和辅助锁功能的端子盒*
受保护的锁定倒刺**
密封和非密封型号
温度范围：-40°C 至 +150°C***
三向辅助锁接入

* MCON 0.50、MCON 1.2、MCON 2.8 和 MCON 6.3 – 锁定倒刺和辅助功能级别相同

** 无尖刃主体版本除外

*** -40°C 到 180°C，提供创新的表面技术

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

插座种类 180°
主要锁定特性 无尖刃主体 | 锁定枪
可密封 否 | 是

主体特性

端子密封类型 单线密封 (SWS) | 非密封

接触件特性

端子制造 冲压成形
端子大小 1.15mm | 1.2mm | 9.5mm
典型额定电流 (A) 1 | 3 | 4 | 7 | 8.75 | 10 | 11.75 | 13.4 | 15 | 16 | 25 | 80
压接类型 F 型压接
导线端子端接区域电镀材料 金 | 银 | 锡
端子类型 公端 | 母端
对接公端宽度 (mm) .5 | 1.15 | 1.2 | 9.5
对接公端宽度 (in) .019 | .02 | .045 | .047 | .374
接触面电镀 金 (Au) | 银 (Ag) | 锡 (Sn)
对接公端厚度 (mm) .4 | .6 | .62 | .63 | .64 | .8
对接公端厚度 (in) .015 | .023 | .024 | .025 | .031

端接特性

线缆端接方法压接
产品端接到 导线 | 线缆

尺寸

兼容的绝缘直径范围 (mm) .85 – 1.05 | .85 – 1.1 | .85 – 1.2 | .95 – 1.3 | 1.1 – 1.4 | 1.1 – 1.6 | 1.1 – 1.75 | 1.3 – 1.9 | 1.4 – 1.9 | 1.45 – 1.9 | 1.55 – 2.1 | 1.9 – 2.4 | 2.6
兼容的绝缘直径范围 (in) .03 – .043 | .033 – .041 | .033 – .047 | .037 – .051 | .043 – .069 | .043 – .055 | .043 – .063 | .043 – .05 | .05 – .07 | .051 – .075 | .051 – .074 | .055 – .075 | .055 – .074 | .063 – .075 | .075 – .094 | .102 | .62 – .9
兼容的绝缘直径范围 (mm) .85 – 1.05 | .85 – 1.1 | .85 – 1.2 | .95 – 1.3 | 1.1 – 1.4 | 1.1 – 1.6 | 1.1 – 1.75 | 1.3 – 1.9 | 1.4 – 1.9 | 1.45 – 1.9 | 1.55 – 2.1 | 1.9 – 2.4 | 2.6
线径 (AWG) 5 | 17 – 15 | 18 – 17 | 20 – 18 | 22 | 23 – 22 | 24 – 22 | 26 | 26 – 24 | 26 – 25
线径 (mm²) .13 | .13 – .17 | .13 – .22 | .22 – .35 | .25 – .35 | .35 | .5 – .75 | .75 – 1 | 1 – 1.5 | 16
线径查找 (mm²) .13 | .15 | .2 | .25 | .3 | .35 | .5 | .6 | .75 | 1 | 1.25 | 1.5 | 16
线径查找 (AWG) 15 | 16 | 17 | 18 | 19 | 20 | 22 | 23 | 24 | 25 | 26 | 5
公端长度 (mm) 15 | 15.23 | 16 | 16.5 | 24.5 | 25.5 | 25.6 | 26
公端长度 (in) .6 | .63 | .65 | .964 | 1 | 1.003 | 1.023

使用环境

绝缘选项 非绝缘
工作温度（最大值） (°C) 105 | 125 | 130 | 150 | 170
工作温度（最大值） (°F) 212 | 221 | 257 | 266 | 302 | 338
工组温度范围 (°C) -40 – 125 | -40 – 130 | -40 – 170 | -40 – 150 | -40 – 105
工组温度范围 (°F) -40 – 302 | -40 – 257 | -40 – 221 | -40 – 266 | -40 – 338

操作/应用

与电线基础材料兼容铜
符合自动化指南 是的，DIN 72036 会根据版本自动保护线束，2024 年 6 月 | 是的，KOMAX 电气连接自动元件插入指南，5.0 版（2018 年 3 月）

行业标准

与机构/标准产品兼容 IEC 664/664A (DIN VDE 0110) | LV214 | USCAR | USCAR-21

包装特性

封装方法 Box | Reel
封装数量 1 | 450 | 6000 | 6500 | 7000 | 7500 | 8000 | 9000 | 10000 | 17000

其他

客户首选端子否
端子传导 0 – 24 A（低功率） | 25 – 40 A（正常功率） | 41 – 100 A（高功率）

参考编号

TE 内部编号 CAT-M4595-T273
