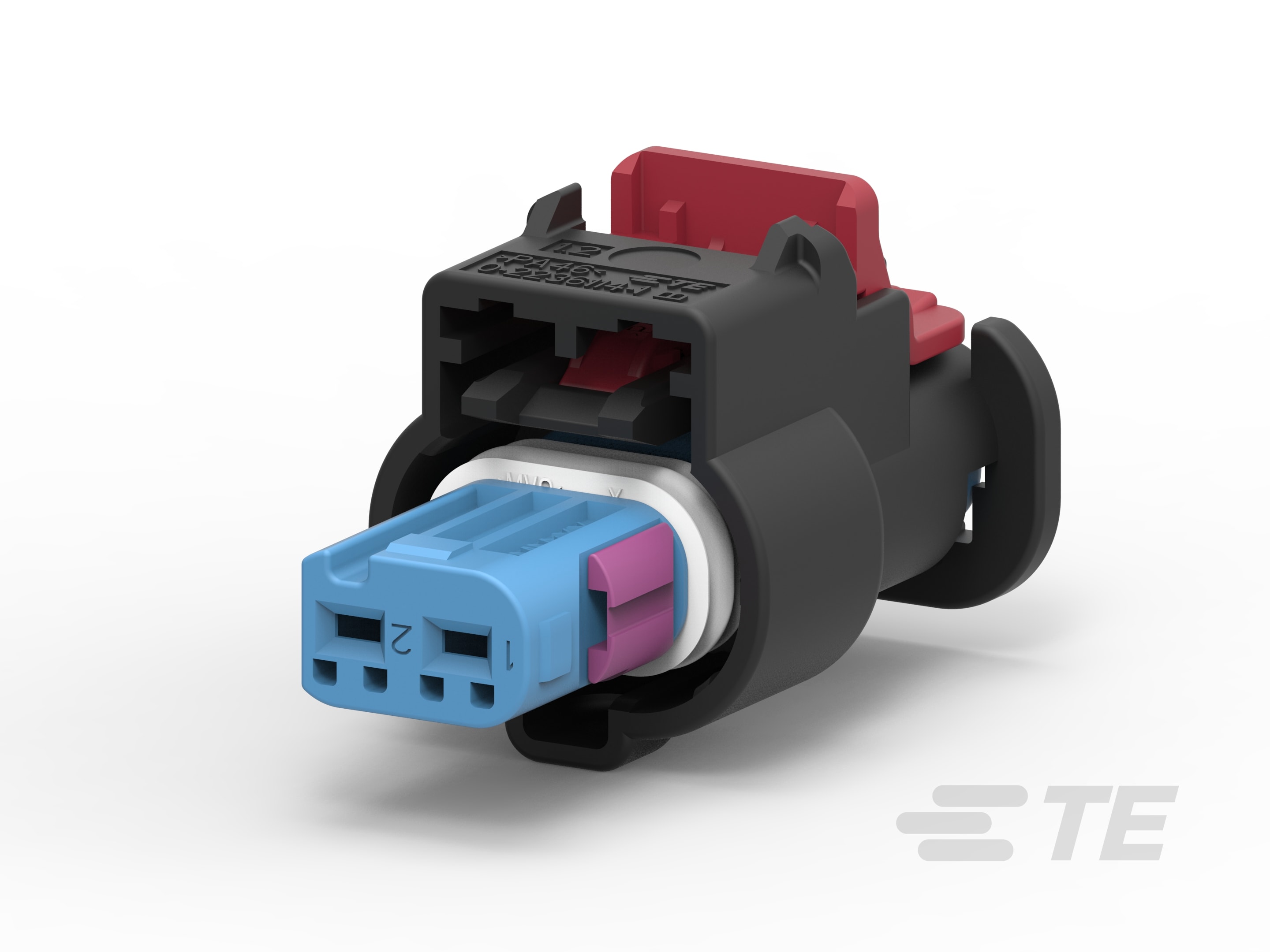

HPF 1.2，连接器壳体

HPF 1.2mm

产品特性

连接器和壳体类型: 母端子护套
可密封: 是
行数: 1
连接器安装类型: 电缆安装（自由悬挂）
能够保证连接器位置: 是

产品	TE 产品编号	文档	连接器系统	位数	中心线（间距）	对接公端宽度	主要产品颜色	连接器和端子端接到	端子额定电流（最大值）	电路应用	工作温度（最大值）	标称电压架构	主要锁定特性	连接器和键控代码
2POS,HPF 1.2,REC HSG,ASSY,SLD	5-2297790-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	线到板, 线到线	2	4 mm	1.2 mm	黑色	电线和电缆	15 A	电源	150 °C	12 V	端子上	A
2POS,HPF 1.2,REC HSG,ASSY,SLD	5-2297790-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	线到板, 线到设备	2	4 mm	1.2 mm	蓝色	-	-	Signal	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C, 130 °C, 140 °C, 145 °C, 150 °C	12 V	端子上	C
2POS,HPF 1.2,REC HSG,ASSY,SLD	5-2297794-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	线到板, 线到设备	2	4 mm	1.2 mm	黑色	-	-	Signal	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C, 130 °C, 140 °C, 145 °C, 150 °C	12 V	端子上	A
2POS,HPF 1.2,REC HSG,ASSY,SLD	5-2297794-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	线到板, 线到设备	2	4 mm	1.2 mm	褐色	-	-	Signal	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C, 130 °C, 140 °C, 145 °C, 150 °C	12 V	端子上	B
2POS,HPF 1.2,REC HSG,ASSY,SLD	5-2297794-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	线到板, 线到设备	2	4 mm	1.2 mm	蓝色	-	-	Signal	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C, 130 °C, 140 °C, 145 °C, 150 °C	12 V	端子上	C
2POS,HPF 1.2,REC HSG,ASSY,SLD	5-2297795-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	线到板, 线到设备	2	4 mm	1.2 mm	黑色	电线和电缆	15 A	电源	150 °C	12 V, 48 V	端子上	A
2POS,HPF 1.2,REC HSG,ASSY,SLD	5-2297795-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	线到板, 线到设备	2	4 mm	1.2 mm	褐色	电线和电缆	15 A	电源	150 °C	12 V, 48 V	端子上	B
2POS,HPF 1.2,REC HSG,ASSY,SLD	5-2297795-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	线到板, 线到设备	2	4 mm	1.2 mm	淡蓝色	电线和电缆	15 A	电源	150 °C	12 V, 48 V	端子上	C
2POS,HPF 1.2,REC HSG,ASSY,SLD	5-2297796-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	线到板, 线到设备	2	4 mm	1.2 mm	黑色	-	-	Signal	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C, 130 °C, 140 °C, 145 °C, 150 °C	12 V	端子上	A
2POS,HPF 1.2,REC HSG,ASSY,SLD	5-2297796-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	线到板, 线到设备	2	4 mm	1.2 mm	褐色	-	-	Signal	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C, 130 °C, 140 °C, 145 °C, 150 °C	12 V	端子上	B
2POS,HPF 1.2,REC HSG,ASSY,SLD	5-2297796-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	线到板, 线到设备	2	4 mm	1.2 mm	蓝色	-	-	Signal	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C, 130 °C, 140 °C, 145 °C, 150 °C	12 V	端子上	C
3POS,HPF 1.2,REC HSG,ASSY,SLD	5-2297807-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	线到板, 线到设备	3	4 mm	1.2 mm	黑色	-	-	Signal	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C, 130 °C, 140 °C, 145 °C, 150 °C	12 V	端子上	A
3POS,HPF 1.2,REC HSG,ASSY,SLD	5-2297807-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	线到板, 线到设备	3	4 mm	1.2 mm	褐色	-	-	Signal	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C, 130 °C, 140 °C, 145 °C, 150 °C	12 V	端子上	B
3POS,HPF 1.2,REC HSG,ASSY,SLD	5-2297807-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	线到板, 线到设备	3	4 mm	1.2 mm	蓝色	-	-	Signal	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C, 130 °C, 140 °C, 145 °C, 150 °C	12 V	端子上	C
3POS,HPF 1.2,REC HSG,ASSY,SLD	5-2297810-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	线到板, 线到设备	3	4 mm	1.2 mm	黑色	-	-	Signal	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C, 130 °C, 140 °C, 145 °C, 150 °C	12 V	端子上	A
3POS,HPF 1.2,REC HSG,ASSY,SLD	5-2297810-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	线到板, 线到设备	3	4 mm	1.2 mm	褐色	-	-	Signal	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C, 130 °C, 140 °C, 145 °C, 150 °C	12 V	端子上	B
3POS,HPF 1.2,REC HSG,ASSY,SLD	5-2297810-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	线到板, 线到设备	3	4 mm	1.2 mm	蓝色	-	-	Signal	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C, 130 °C, 140 °C, 145 °C, 150 °C	12 V	端子上	C
3POS,HPF 1.2,REC HSG,ASSY,SLD	5-2297811-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	线到板, 线到设备	3	4 mm	1.2 mm	黑色	电线和电缆	15 A	电源	130 °C	12 V, 24 V	端子上	A
3POS,HPF 1.2,REC HSG,ASSY,SLD	5-2297811-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	线到板, 线到设备	3	4 mm	1.2 mm	褐色	电线和电缆	15 A	电源	130 °C	12 V, 24 V	端子上	B
3POS,HPF 1.2,REC HSG,ASSY,SLD	5-2297812-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	线到板, 线到设备	3	4 mm	1.2 mm	黑色	-	-	Signal	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C, 130 °C, 140 °C, 145 °C, 150 °C	12 V	端子上	A
3POS,HPF 1.2,REC HSG,ASSY,SLD	5-2297812-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	线到板, 线到设备	3	4 mm	1.2 mm	褐色	-	-	Signal	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C, 130 °C, 140 °C, 145 °C, 150 °C	12 V	端子上	B
3POS,HPF 1.2,REC HSG,ASSY,SLD	5-2297812-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	线到板, 线到设备	3	4 mm	1.2 mm	蓝色	-	-	Signal	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C, 130 °C, 140 °C, 145 °C, 150 °C	12 V	端子上	C
4POS,HPF 1.2,REC HSG ASSY,SLD	5-2307329-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	线到板, 线到线	4	4 mm	1.2 mm	黑色	电线和电缆	15 A	电源	150 °C	12 V	端子上	A
4POS,HPF 1.2,REC HSG ASSY,SLD	5-2307330-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	线到板, 线到设备	4	4 mm	1.2 mm	黑色	-	-	Signal	150 °C	12 V	锁定枪	A
5POS,HPF 1.2,REC HSG ASSY,SLD	5-2307334-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	线到板, 线到线	5	4 mm	1.2 mm	黑色	电线和电缆	15 A	电源	150 °C	12 V, 24 V	端子上	A
5POS,HPF 1.2,REC HSG ASSY,SLD	5-2307335-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	线到板, 线到设备	5	4 mm	1.2 mm	黑色	-	-	Signal	150 °C	12 V	锁定枪	A

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

连接器形状矩形
连接器系统 线到板, 线到线, 线到设备
连接器和壳体类型 母端子护套
可密封是
连接器和端子端接到 电线和电缆
主要锁定特性 端子上, 锁定枪
混合型连接器否

结构特性

位数 2, 3, 4, 5
行数 1
空白孔位 0

电气特征

标称电压架构 (V) 12, 24, 48

主体特性

出线角度 180°
主要产品颜色 淡蓝色, 蓝色, 褐色, 黑色
连接器和键控代码 A, B, C

接触件特性

端子类型母端
端子大小 1.2mm
对接公端宽度 1.2 mm [ .047 in ]
端子额定电流（最大值） (A) 15

机械附件

接合对准带有
接合对准类型键控
应力消除不带
连接器安装类型 电缆安装（自由悬挂）
端子位置保证是

壳体特性

外壳材料 PA
中心线（间距） 4 mm [ .157 in ]

尺寸

产品长度 (mm) 15, 19
产品长度 (in) .59, .748, .75
产品宽度 (mm) 17.5, 30
产品宽度 (in) .689, 1.18
连接器高度 (mm) 17.5, 24.3, 28.3, 30
连接器高度 (in) .689, .956, 1.18

使用环境

工作温度（最大值） (°C) 70, 75, 80, 85, 90, 100, 105, 110, 120, 125, 130, 140, 145, 150
工作温度（最大值） (°F) 158, 167, 176, 185, 194, 212, 221, 230, 248, 257, 266, 284, 293, 302
工作温度范围 -40 – 150 °C [ -40 – 302 °F ]

操作/应用

电路应用 Signal, 电源

行业标准

UL 阻燃性等级 UL 94HB
IP 等级 IPX9K
与机构/标准产品兼容 LV214

包装特性

封装方法 Bag
封装数量 2000

其他

能够保证连接器位置是
可维修是

参考编号

TE 内部编号 CAT-M4596-CH8172

HPF 1.2，连接器壳体

产品特性

连接器和壳体类型: 母端子护套

可密封: 是

行数: 1

连接器安装类型: 电缆安装（自由悬挂）

能够保证连接器位置: 是

产品类型特性

连接器形状 矩形

连接器系统 线到板, 线到线, 线到设备

连接器和壳体类型 母端子护套

可密封 是

连接器和端子端接到 电线和电缆

主要锁定特性 端子上, 锁定枪

混合型连接器 否

结构特性

位数 2, 3, 4, 5

行数 1

空白孔位 0

电气特征

标称电压架构 (V) 12, 24, 48

主体特性

出线角度 180°

主要产品颜色 淡蓝色, 蓝色, 褐色, 黑色

连接器和键控代码 A, B, C

接触件特性

端子类型 母端

端子大小 1.2mm

对接公端宽度 1.2 mm [ .047 in ]

端子额定电流（最大值） (A) 15

机械附件

接合对准 带有

接合对准类型 键控

应力消除 不带

连接器安装类型 电缆安装（自由悬挂）

端子位置保证 是

壳体特性

外壳材料 PA

中心线（间距） 4 mm [ .157 in ]

尺寸

产品长度 (mm) 15, 19

产品长度 (in) .59, .748, .75

产品宽度 (mm) 17.5, 30

产品宽度 (in) .689, 1.18

连接器高度 (mm) 17.5, 24.3, 28.3, 30

连接器高度 (in) .689, .956, 1.18

使用环境

工作温度（最大值） (°C) 70, 75, 80, 85, 90, 100, 105, 110, 120, 125, 130, 140, 145, 150

工作温度（最大值） (°F) 158, 167, 176, 185, 194, 212, 221, 230, 248, 257, 266, 284, 293, 302

工作温度范围 -40 – 150 °C [ -40 – 302 °F ]

操作/应用

电路应用 Signal, 电源

行业标准

UL 阻燃性等级 UL 94HB

IP 等级 IPX9K

与机构/标准产品兼容 LV214

包装特性

封装方法 Bag

封装数量 2000

其他

能够保证连接器位置 是

可维修 是

参考编号

TE 内部编号 CAT-M4596-CH8172
