2377860-1

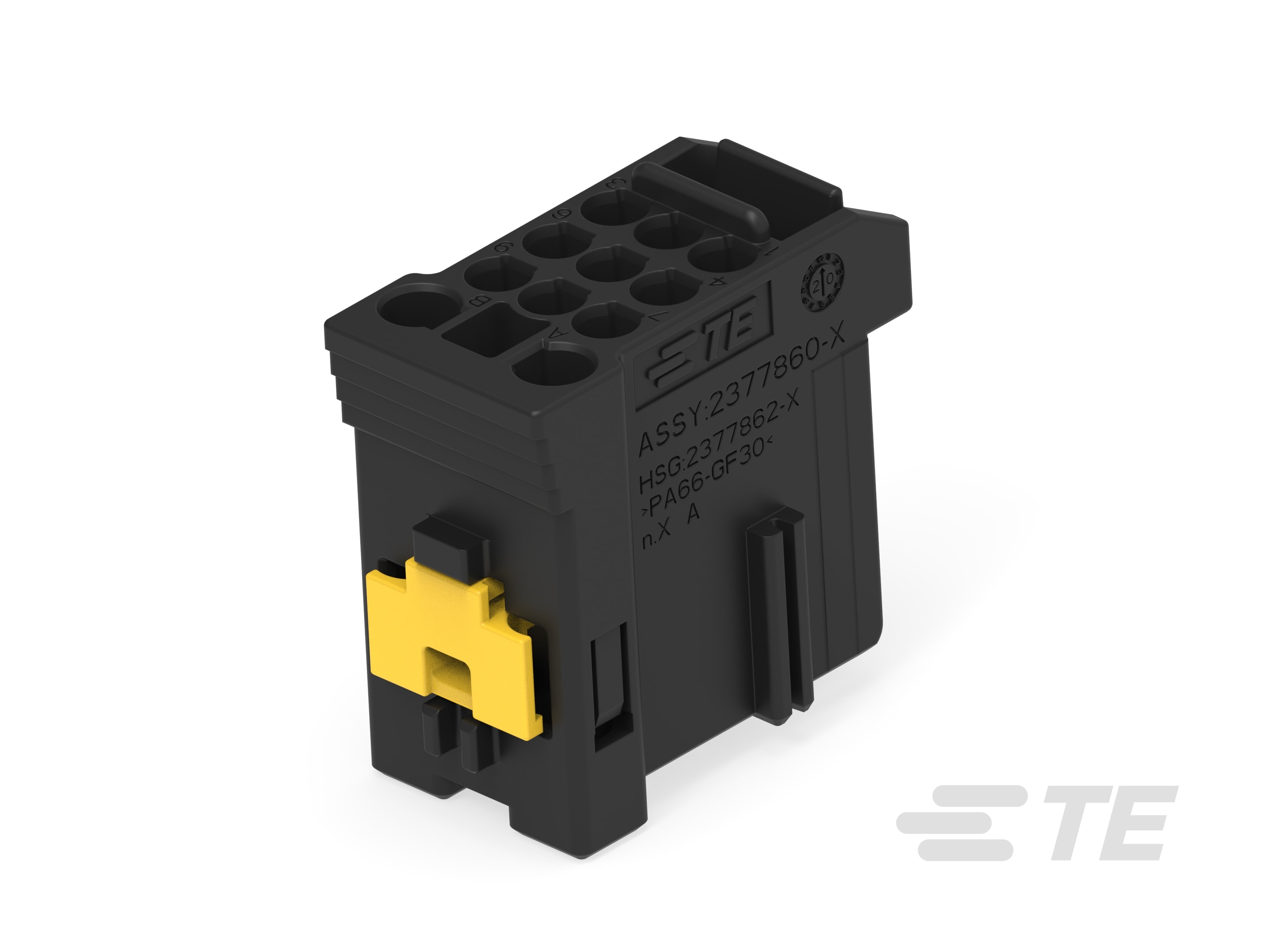

11 Position, Automotive Housing for Female Terminals, Cable-to-Cable / Wire-to-Wire, Black, Wire & Cable, Power, Cable Mount (Free-Hanging), Hybrid
2377860-1
11 Position, Automotive Housing for Female Terminals, Cable-to-Cable / Wire-to-Wire, Black, Wire & Cable, Power, Cable Mount (Free-Hanging), Hybrid
-
- AMP
- AMP MCP 混合同轴电缆 ,
- AMP MCP Hybrids
- TE 内部编号 2377860-1
- TE 内部产品描述 11POS,HYBRID,REC HSG ASSY,UNSLD,COD A
-
连接器和壳体类型 : 母端子护套
-
位数 : 11
-
可密封 : 否
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
-
行数 : 4
文档
产品图纸
- 11POS,HYBRID,PLUG CONNECTOR MCON1.2 CB +MATE-AX CONTACTS ENG_CD_C-2377860_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2377860-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2377860-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2377860-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2377860-1_A.3d_stp.zip 英文版本
数据表/目录页
- NTSEAL Sealed Wire-to-Wire Connectors ENG_DS_ict-ntseal-ds-a4-en_A.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-160052_A.pdf 英文版本
- 产品规格 ENG_SS_108-160086_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
混合型连接器 : 是
-
连接器形状 : 矩形
-
连接器和壳体类型 : 母端子护套
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器系统 : 线到线 | 缆到缆
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 11
-
行数 : 4
电气特征
-
工作电压 (VDC): 24
-
标称电压架构 (V): 12 | 24
主体特性
-
主要产品颜色 : 黑色
-
连接器和键控代码 : A
接触件特性
-
端子类型 : 母端
-
端子大小 : .4mm | 1.2mm
-
对接公端宽度 : 1.2 mm [ .047 in ]
-
接合插针直径 : .4 mm [ .016 in ]
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
连接器安装类型 : 电缆安装（自由悬挂）
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
-
工作温度（最大值） : 105 °C [ 221 °F ]
操作/应用
-
电路应用 : 电源
包装特性
-
封装数量 : 600
-
封装方法 : Carton
其他
-
能够保证连接器位置 : 否
