2301238-1

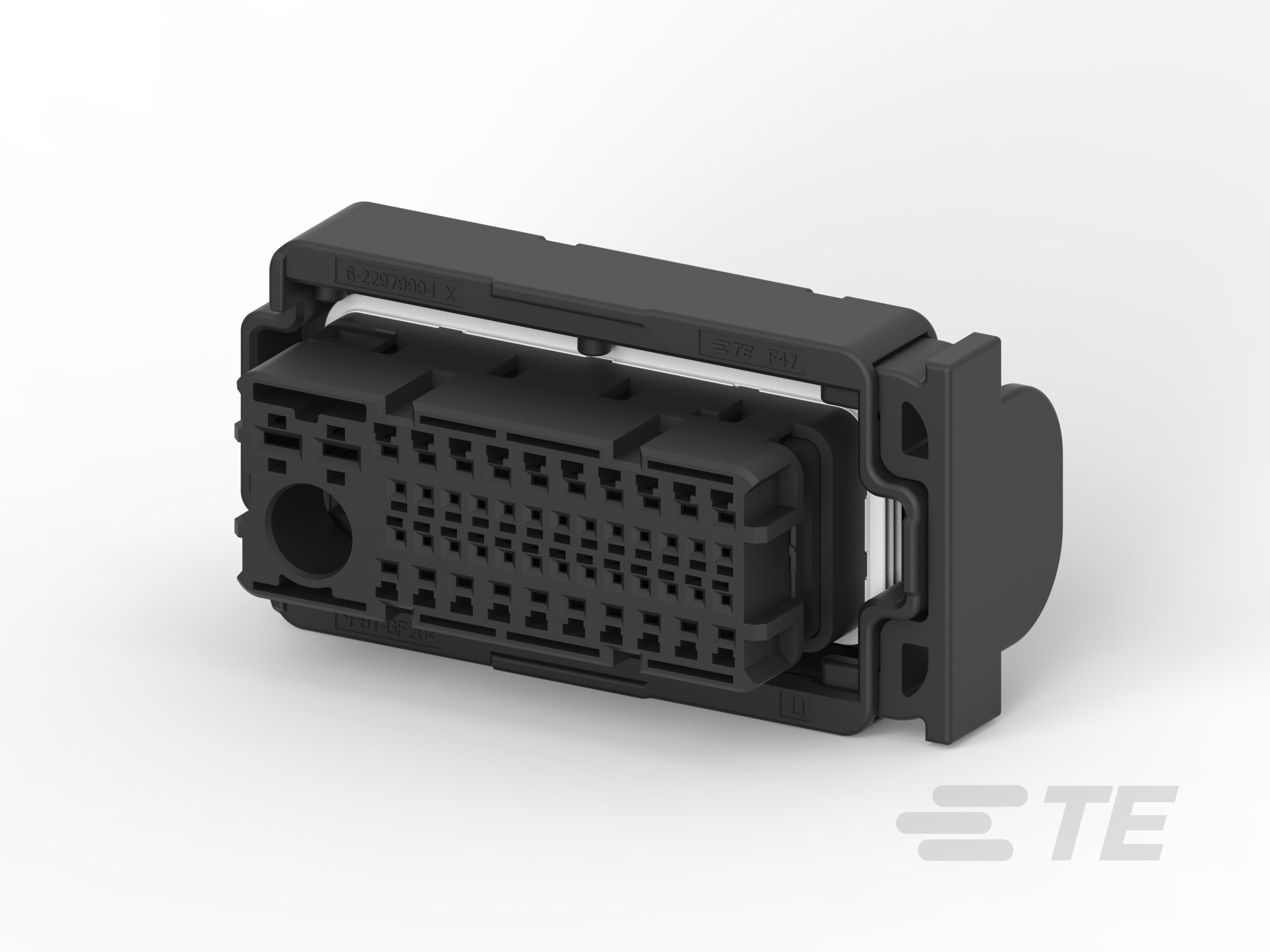

49 Position Housing, Housing for Female Terminals, Wire-to-Wire, MCON Interconnection System
2301238-1
49 Position Housing, Housing for Female Terminals, Wire-to-Wire, MCON Interconnection System
-
- MCON 互连系统
- TE 内部编号 2301238-1
- TE 内部产品描述 DTB PLUG HSG ASSY, 49POSN., FAKRA TYPE
-
位数 : 49
-
连接器和壳体类型 : 母端子护套
-
对接公端宽度 : .63 mm [ .024 in ]
-
连接器系统 : 线到线
-
中心线（间距） (mm): 2.54, 3.5, 5.5
-
中心线（间距） (in): .1, .14, .21
文档
产品图纸
- PLUG HOUSING ASS'Y, 49POSN. FAKRA TYPE ENG_CD_2301238_B2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2301238-1_A1.pdf 3D
- 下载查看 ENG_CVM_CVM_2301238-1_A1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2301238-1_A1.3d_stp.zip 英文版本
- ENG_CVM_CVM_2301238-1_A1.3d_igs.zip 英文版本
产品规格
- 108-101436 ENG_SS_108-101436_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 是
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到线
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器和端子端接到 : 电线和电缆
结构特性
-
空白孔位 : 0
-
位数 : 49
-
行数 : 4
主体特性
-
主要产品颜色 : 黑色
-
连接器和键控代码 : A
接触件特性
-
端子类型 : 母端
-
端子大小 : .5mm, .63mm, 1.2mm, 2.8K
-
对接公端宽度 : .63 mm [ .024 in ]
机械附件
-
接合对准 : 带有
-
接合对准类型 : 极化
-
端子位置保证 : 否
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT GF
-
中心线（间距） (mm): 2.54, 3.5, 5.5
-
中心线（间距） (in): .1, .14, .21
尺寸
-
连接器高度 : 32.2 mm [ 1.27 in ]
-
产品长度 : 67.2 mm [ 2.64 in ]
-
产品宽度 : 33.6 mm [ 1.32 in ]
-
行间距 (mm): 4.1, 8.05, 10.05
-
行间距 (in): .16, .31, .4
使用环境
-
工组温度范围 : -40 – 90 °C [ -40 – 194 °F ]
操作/应用
-
电路应用 : 电源和信号
其他
-
能够保证连接器位置 : 否
