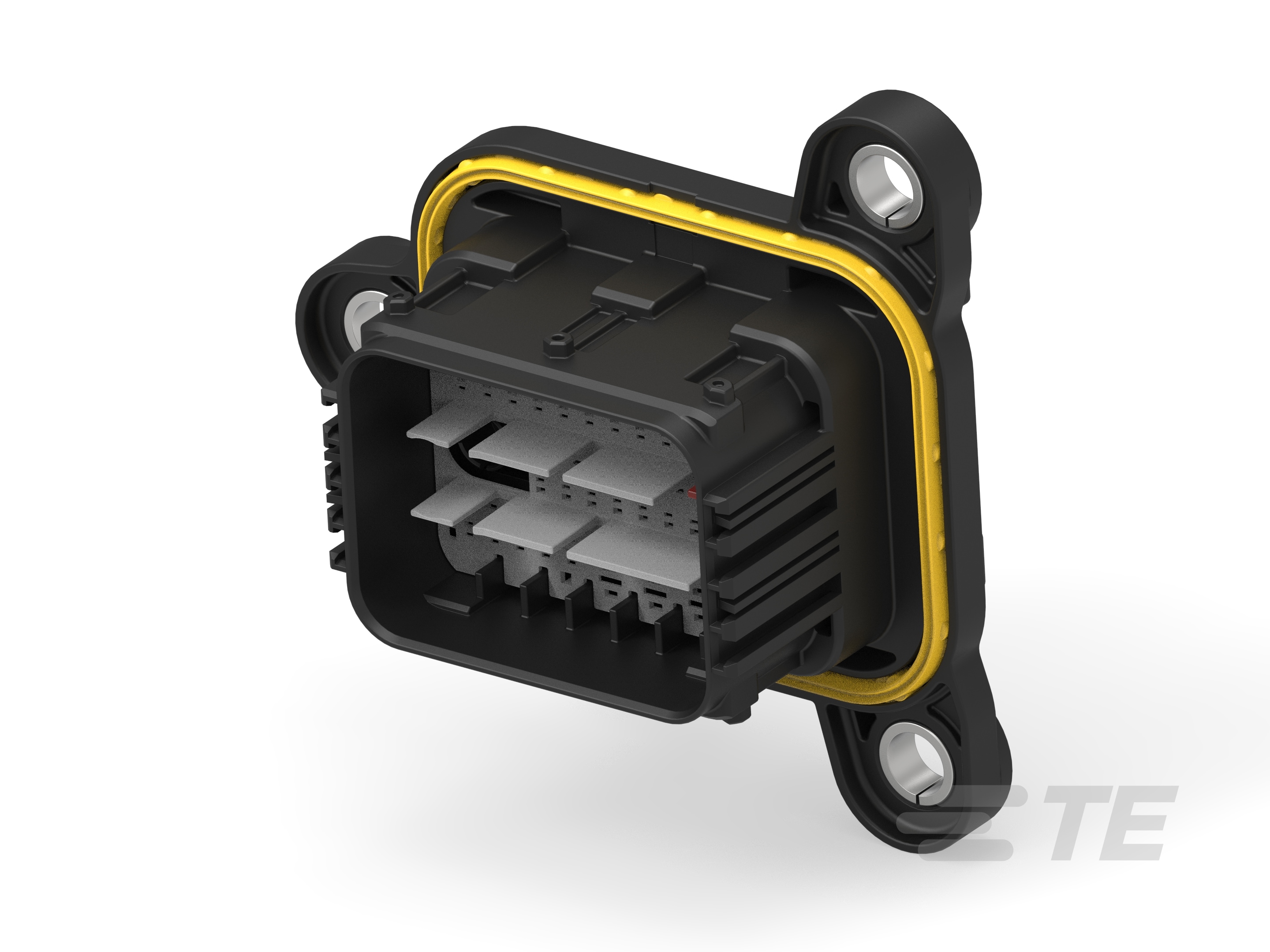

58 Position Housing, Housing for Male Terminals, Wire-to-Wire, 4 mm [.157 in] Centerline, Sealable, Black, Wire & Cable, Power
2336170-1
58 Position Housing, Housing for Male Terminals, Wire-to-Wire, 4 mm [.157 in] Centerline, Sealable, Black, Wire & Cable, Power
- TE 内部编号 2336170-1
- TE 内部产品描述 58WAY MALE CONN, PANEL MT, 1.2/2.8/FAKRA
-
位数 : 58
-
连接器和壳体类型 : 公端子护套
-
对接公端宽度 (mm): 1.2, 2.8
-
对接公端宽度 (in): .047, .11
-
连接器系统 : 线到线
-
中心线（间距） : 4 mm [ .157 in ]
文档
产品图纸
- MALE CAP ASSEMBLY, 58 WAY HYBRID 1.2mm (51X), 2.8mm (6X), FAKRA (1X) ENG_CD_2336170-C_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2336170-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2336170-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2336170-1_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_2336170-1_A.2d_dxf.zip 英文版本
产品规格
- 工艺规范 ENG_SS_101-32107_A.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-32261_B.pdf 英文版本
- ENG_SS_408-160038_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 是
-
连接器和壳体类型 : 公端子护套
-
连接器系统 : 线到线
-
可密封 : 是
-
主要锁定特性 : 无尖刃主体, 锁定枪
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 58
-
行数 : 6
主体特性
-
主要产品颜色 : 黑色
-
连接器和键控代码 : A
接触件特性
-
端子类型 : 公端
-
端子大小 : 1.2mm, 2.8mm
-
对接公端宽度 (mm): 1.2, 2.8
-
对接公端宽度 (in): .047, .11
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
端子位置保证 : 否
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT GF30
-
中心线（间距） : 4 mm [ .157 in ]
尺寸
-
连接器高度 : 104.2 mm [ 4.1 in ]
-
产品长度 : 103.4 mm [ 4.07 in ]
-
产品宽度 : 4 mm [ .157 in ]
-
行间距 : 4 mm [ .15 in ]
操作/应用
-
电路应用 : 电源
包装特性
-
封装方法 : Tray
-
封装数量 : 27
其他
-
可维修 : 是
-
能够保证连接器位置 : 否
